Nivellierbare Kassette für Tubus, RKFN, Edelstahl 105 | 150 | 20 | 105 | 4

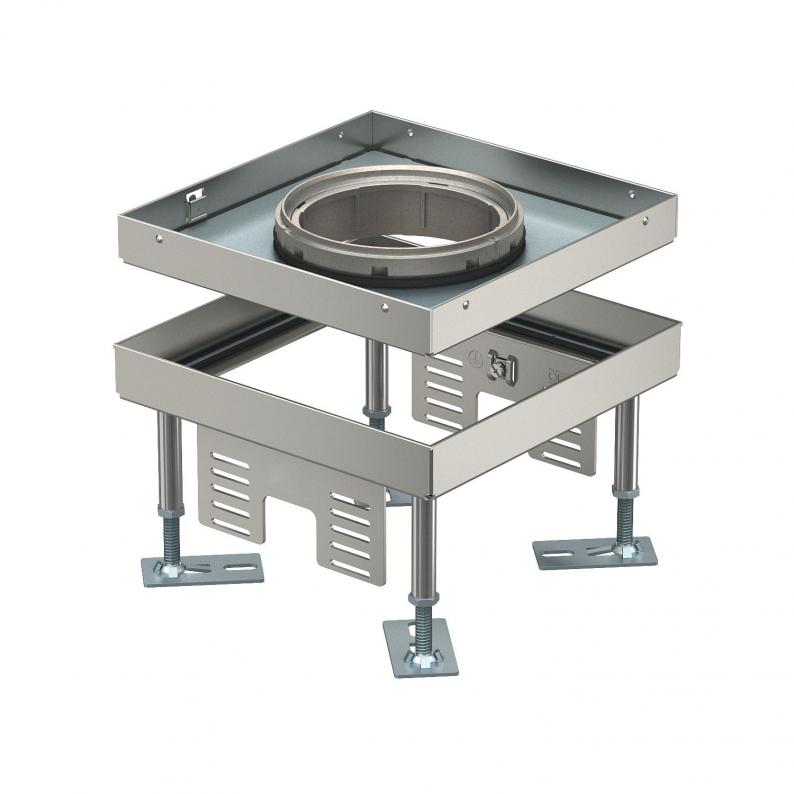

Nivellierbare Kassette für Tubus, RKFN, Edelstahl

Art.Nr. 7408960 | EAN 4012197278137

Art.Nr. / Typ

Fußbodenhöhe min.

Fußbodenhöhe max.

Bodenbelagdicke

Maß h

Nenngröße für Geräteeinbaueinheiten	4

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Nivellierbare quadratische Kassette für Tubus der Nenngröße 4 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Schutzklasse: IP X5.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden. Der Tubus ist nicht im Lieferumfang enthalten.

Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte	6
Anzahl der Leitungsauslässe	1
Anzahl Universalträger	2 x UT3
Ausführung	quadratisch
Ausführung Leitungsauslass	Versenkbarer Tubus
Bodenausschnitt/Montageöffnung	201x201
Bodenbelagdicke	20 mm
Bodenpflege	nass
Breite	199 mm
Breite Einbaumaß	201 mm

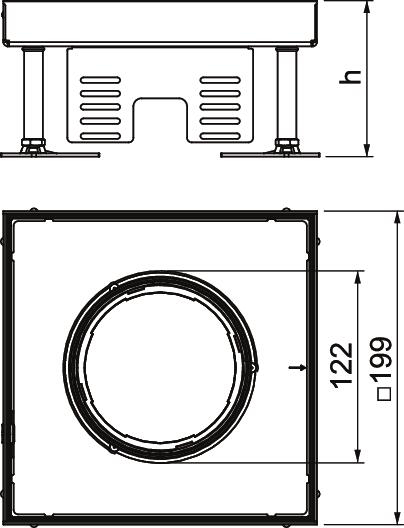

Dimension	199x199x100
Einbautiefe	105 mm
Entkoppelbar	nein
Fußbodenhöhe max.	150 mm
Fußbodenhöhe min.	105 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für Hohlbodeneinbau	ja
Geräteträger zur Aufnahme von Gerätebechern	nein

Höhe	105 mm
Länge	199 mm
Länge Einbaumaß	201 mm
Maß h	105 mm
Nenngröße für Geräteeinbaueinheiten	4
Nivellierbereich max.	150 mm
Nivellierbereich min.	105 mm
Norm	EN 50085-2-2
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP55
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT3
Vertikale Last, große Fläche	bis 10.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Edelstahl, rostfrei
Zulassungen	VDE

Alle Typen

Alle Typen

Typ	Fußbodenhöhe min.	Fußbodenhöhe max.	Bodenbelagdicke	Maß h	Nenngröße für Geräteeinbaueinheiten	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Stück	1 Stück	697,95 € Preis / 1 Stück
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Stück	1 Stück	718,25 € Preis / 1 Stück

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Tubus mit Deckblech, mit Griffbügel, für Rahmenkassette und nivellierbare Kassette	TUK2 GV	7428140	Stück	1 Stück	206,10 € Preis / 1 Stück
Tubus mit Deckblech, ohne Griffbügel, für Rahmenkassette und nivellierbare Kassette	TUK2 V	7428141	Stück	1 Stück	199,00 € Preis / 1 Stück
Tubus mit Bodenbelagaussparung, mit Griffbügel, für Rahmenkassette und nivellierbare Kassette	TUK2 G4	7428142	Stück	1 Stück	201,60 € Preis / 1 Stück
