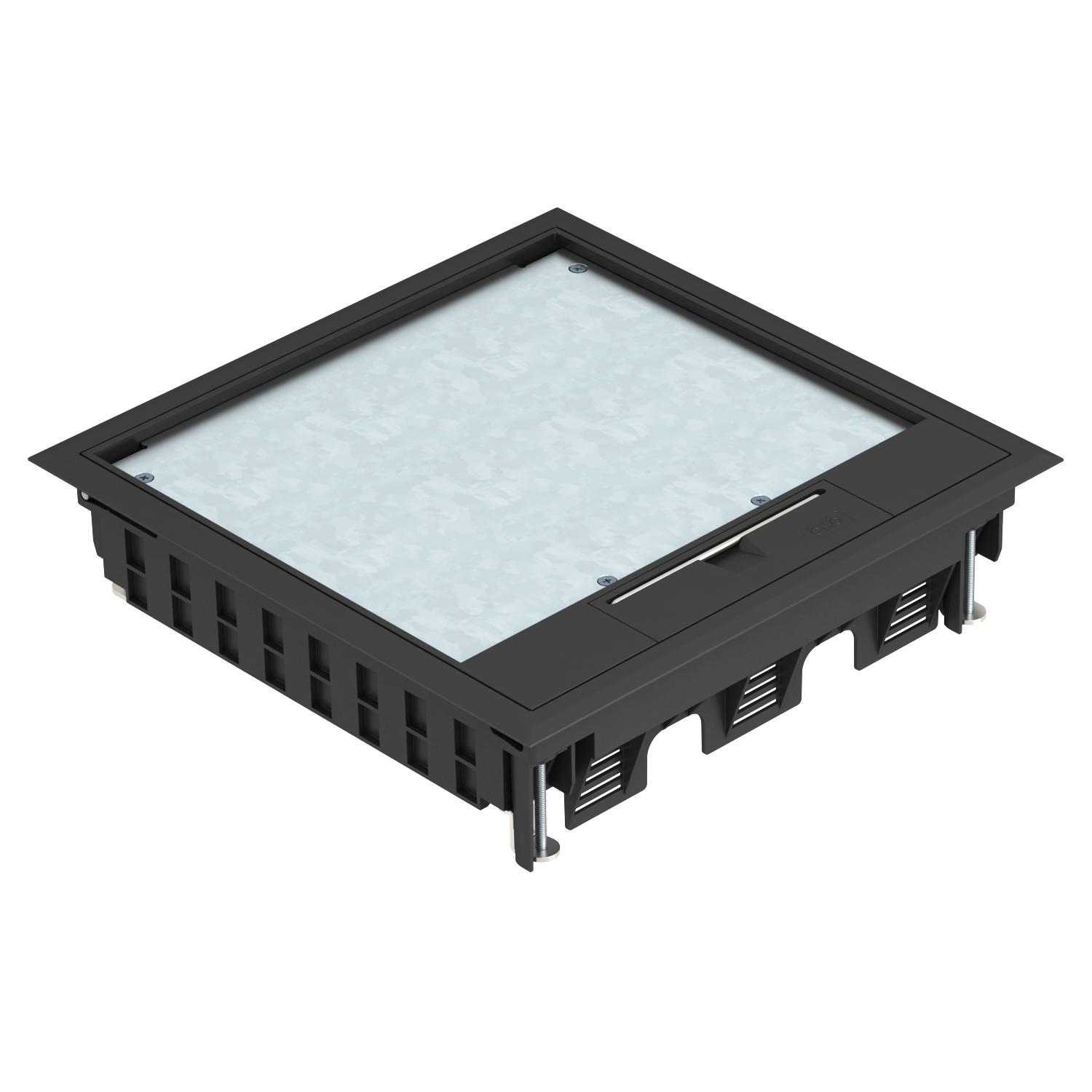

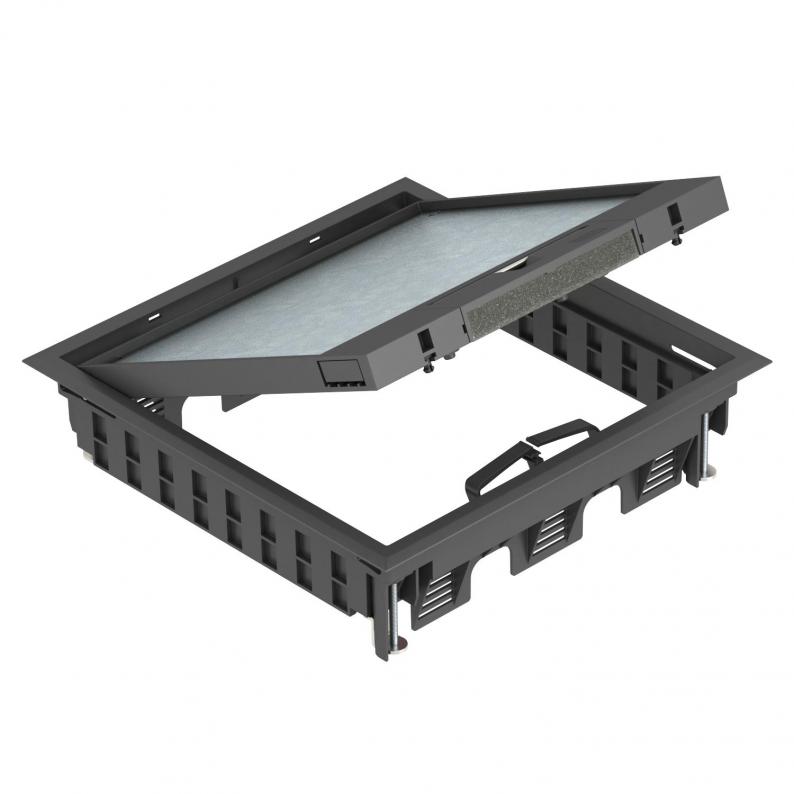

Geräteeinsatz GES9-3B mit Griffbügel
Art.Nr. 7405079 | EAN 4012196460502
- Produktbeschreibung
-
ProduktbeschreibungGeräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträgern UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden. Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar 10 mm.
-
- Technische Daten
-
Technische Daten

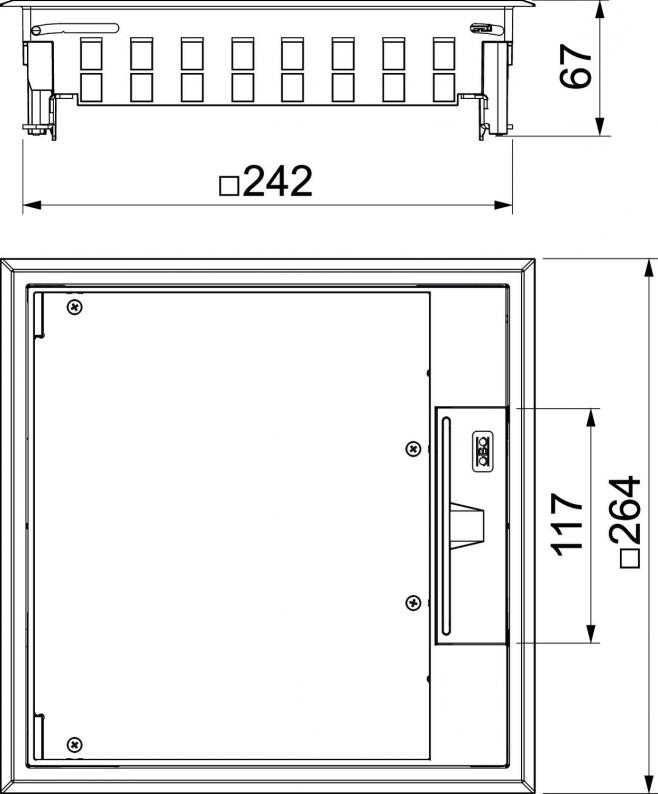

Anzahl der einbaubaren Geräte 12 Anzahl der Gerätebecher 3 Ausführung quadratisch Ausführung Leitungsauslass Schwenkbarer Schnurauslass Bodenbelagdicke 5 mm Bodenbelagsschutzrahmen ja Bodenpflege trocken Breite 264 mm Breite Außenmaß 264 mm Breite Einbaumaß 244 mm Dichtungseinbaumöglichkeit nein Dimension 264x264x67 Einbautiefe 73 mm Farbe graphitschwarz; RAL 9011 Fußbodenhöhe min. 73 mm Geeignet für Doppelbodeneinbau ja Geeignet für estrichbündigen geschlossenen Unterflurkanal nein Geeignet für estrichüberdeckten Unterflurkanal ja Geeignet für Hohlbodeneinbau ja Geeignet für Nasspflege nein Geeignet für Unterflurkanal ja Geräteträger zur Aufnahme von Gerätebechern ja Höhe 67 mm Länge 264 mm Länge Außenmaß 264 mm Länge Einbaumaß 244 mm Mit Bodenbelagsaussparung ja Nenngröße für Geräteeinbaueinheiten 9 Öffnungsmechanismus Griffbügel Rahmenausführung Teppichschutzrahmen Schutzart (IP) im genutzten Zustand IP20 Schutzart (IP) im ungenutzten Zustand IP40 Schutzgrad IK-Code IK08 Schwerlastausführung nein Typ des Einbausystems UT4 Vertikale Last, große Fläche bis 5.000 N Vertikale Last, kleine Fläche bis 3.000 N Werkstoff Polyamid Zulassungen VDE - Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Rastleiterverlängerung
GES RV 7407536 2 Stück 3,70 € Preis / 1 Stück
Trägerplatte 2 x Typ C für Montageträger
MTM 2C 7407788 1 Stück 18,20 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm
MTU 3 7407840 1 Stück 68,30 € Preis / 1 Stück
Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm
UT4 45 4 7408727 1 Stück 18,20 € Preis / 1 Stück - Downloads
-
Datenblatt GES9-3B U 9011 / 7405079 , 0.28MB , pdfEU-Konformitätserklärung GES9-3B U 9011 / 7405079 , 0.16MB , pdfUK-Konformitätserklärung GES9-3B U 9011 / 7405079 , 0.14MB , pdfZeichengenehmigung VDE-Zeichengenehmigung GES , 0.12MB , pdf
