Montagedeckel 350 Nenngröße 4
Art.Nr. 7400505 | EAN 4012195431398
- Produktbeschreibung
-

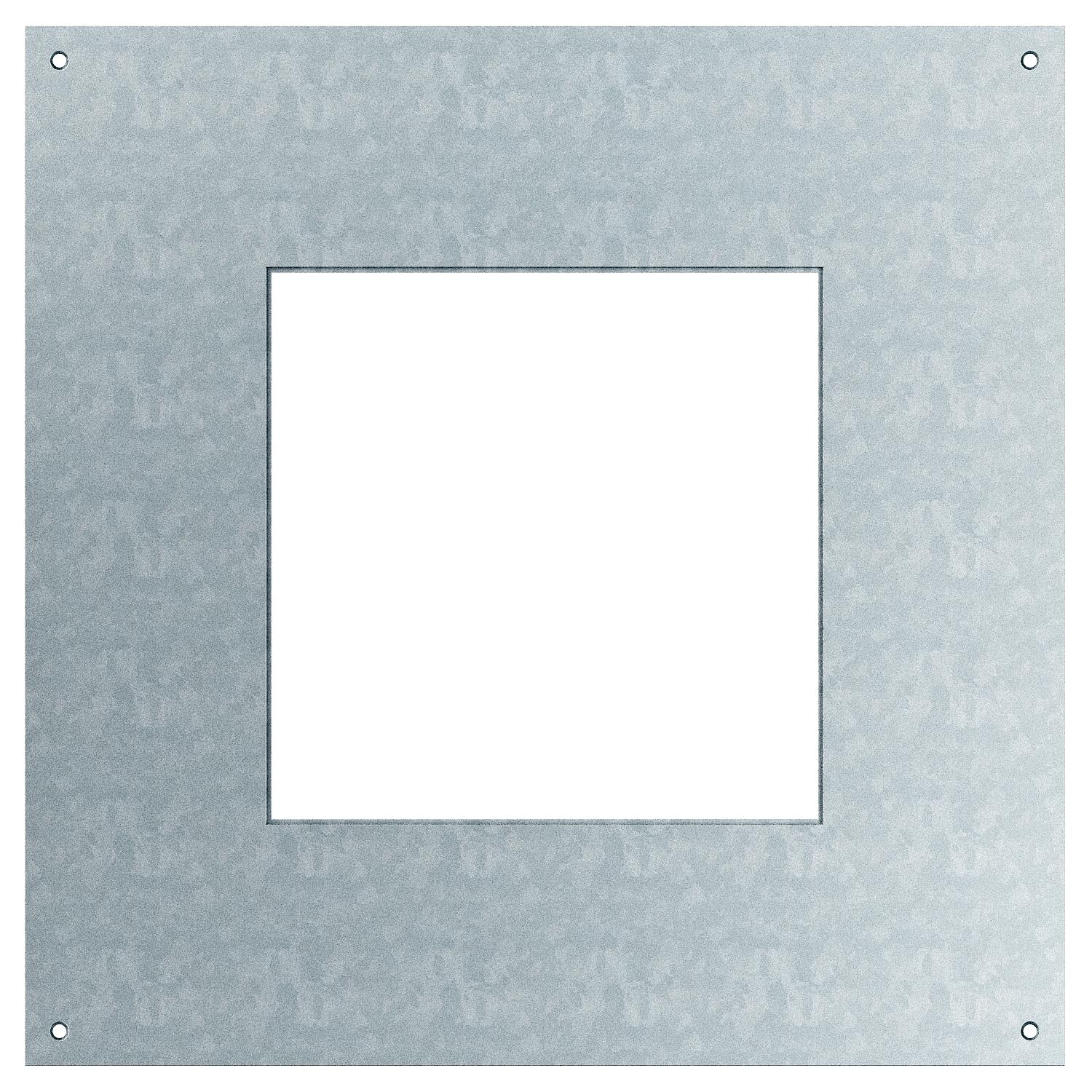

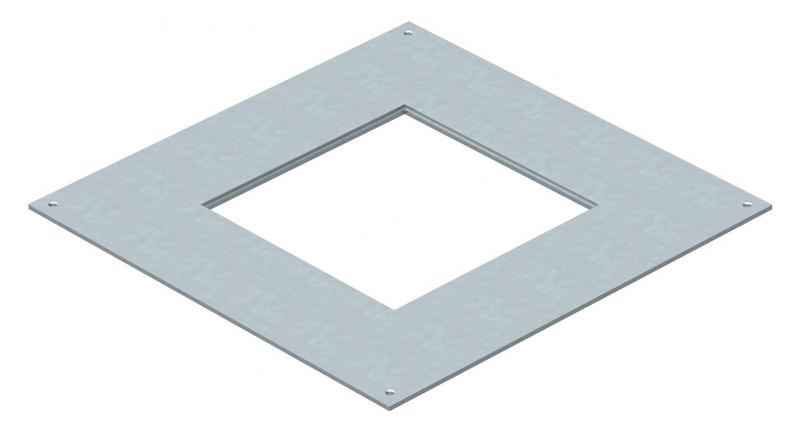

ProduktbeschreibungMontagedeckel für Unterflur-Zug- und Abzweigdosen vom Typ UZD350-3 und UZD350-4 zum Einbau oder Aufbau einer Einbaueinheit. Einbauöffnung 3 mm vertieft zum nachträglichen Blindverschluss mit Deckelblindplatte.
-
- Technische Daten
-
Technische Daten

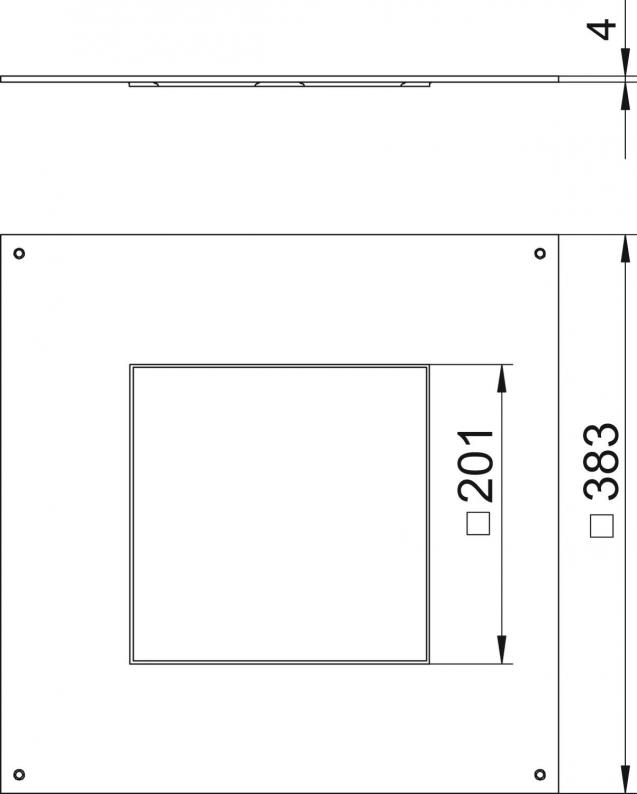

Abdeckung Montageöffnung nein Bodenpflege trocken Breite 383 mm Dichtungseinbaumöglichkeit nein Dimension 383x383x4 Einbauöffnung für Aufflurtank nein Geeignet für estrichbündigen geschlossenen Unterflurkanal nein Geeignet für estrichüberdeckten Unterflurkanal ja Kanalbreite max. 350 mm Kanalbreite min. 190 mm Länge 383 mm Maß A 383 mm Maß a 201 mm Materialstärke 4 mm Montageöffnung quadratisch Nenngröße 350 mm Nenngröße für Geräteeinbaueinheiten 4 Oberfläche bandverzinkt Schwerlastausführung nein Werkstoff Stahl - Alle Typen
- Downloads
-
Datenblatt DUG 350-3 4 / 7400505 , 0.16MB , pdfEU-Konformitätserklärung DUG 350-3 4 / 7400505 , 0.16MB , pdfMontageanleitung Estrichüberdecktes Kanalsystem EÜK Generation 3 , 76.05MB , pdfMontageanleitung Estrichüberdecktes Kanalsystem EÜK Generation 4 , 19.88MB , pdf
