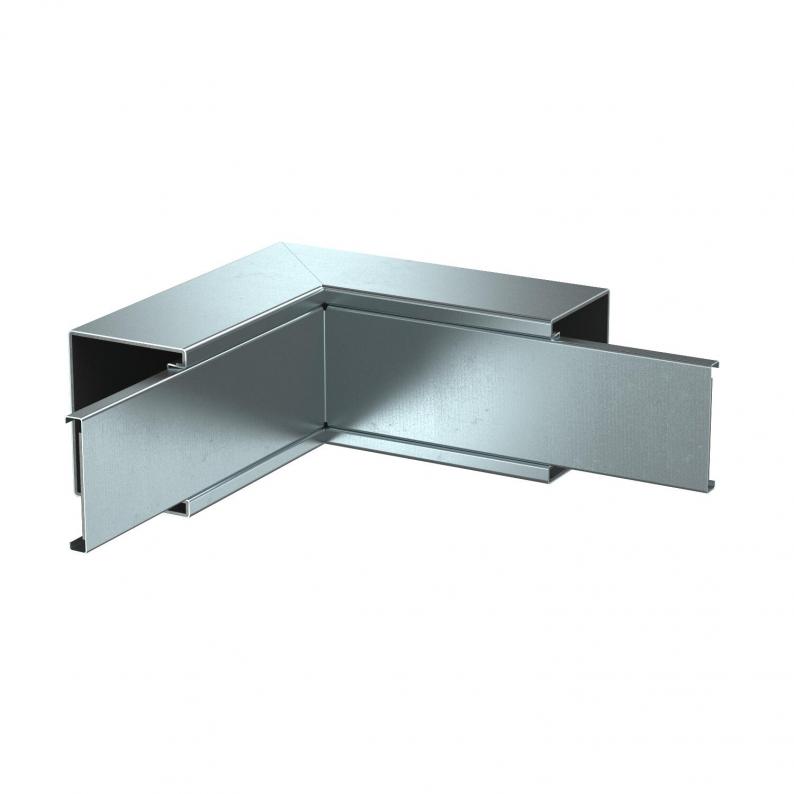

Inneneck, Kanalhöhe 80 mm, FS

…

Art.Nr. 7218054 | EAN 4012197332099

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

7218054 / PLM IC 0810 FS

Maß A

230 mm

Farbe

zink

Maß B

100 mm

Maß H

80 mm

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Inneneck mit intumeszierendem Brandschutzgewebe für Installationskanal PYROLINE® Rapid PLM. Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Deckelüberstand ermöglicht versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke.
Kein elektrischer Funktionserhalt nach DIN 4102 Teil 12!

Technische Daten

Anzahl der beflammbaren Seiten	4
Deckelbefestigung	sonstige
Dimension	330x100x330
Farbe	zink
Mit Lochung	ja
Nutzquerschnitt	5180 mm²
Oberfläche	bandverzinkt
Trennwände möglich	nein
Ummantelung	Stahl
Werkstoff	Stahl
Winkel des Bogens	90 °

Abmessungen

Maß A	230 mm
Maß B	100 mm
Maß H	80 mm
