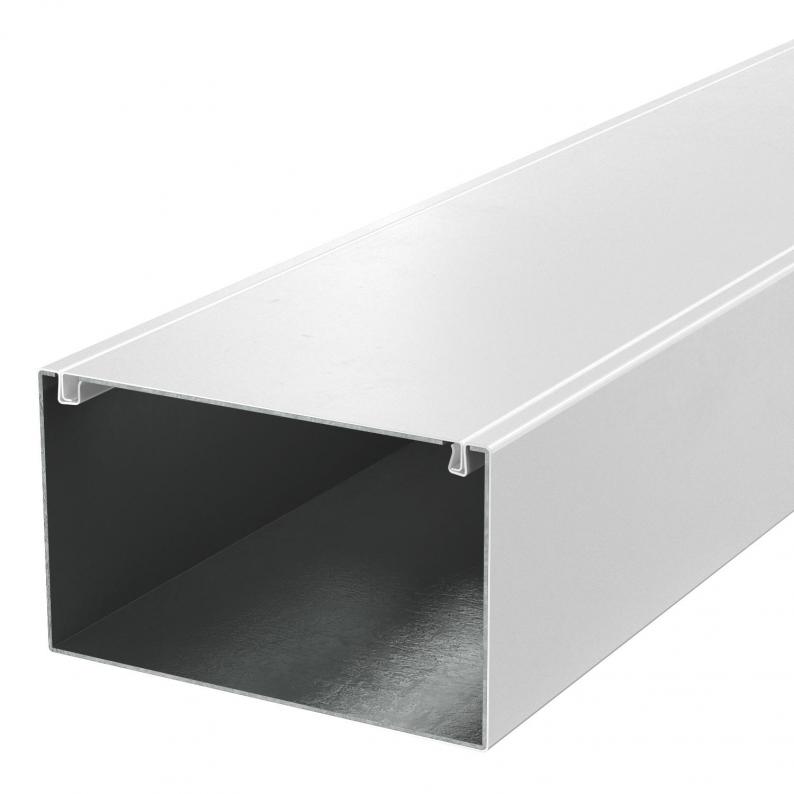

Installationskanal mit Brandschutzgewebe PYROLINE® Rapid PLM, Kanalhöhe 120 mm, reinweiß
Art.Nr. 7218014 | EAN 4012197351311
- Produktbeschreibung
-
Produktbeschreibung
Installationskanal aus Metall mit intumeszierendem Brandschutzgewebe zur brandsicheren Verlegung von Kabeln. Klassifiziert als Installationskanal EI30, EI60 und EI90 gemäß EN 13501-2, geprüft nach EN 1366-5. Der Kanal verhindert über den klassifizierten Zeitraum die Brandweiterleitung und schützt vor den Auswirkungen eines Kabelbrandes.
Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Es dürfen ausschließlich zugelassene vorkonfektionierte Formteile verwendet werden. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke möglich.
-
- Technische Daten
-
Technische Daten
Anzahl der beflammbaren Seiten 4 Deckelbefestigung sonstige Dimension 120x200x2000 Farbe reinweiß; RAL 9010 Klassifizierung EI - Installationskanal 90 Maß i 162 mm Mit Lochung ja Nutzquerschnitt 18500 mm² Oberfläche pulverbeschichtet Trennwände möglich ja Ummantelung Stahl Werkstoff Stahl Abmessungen
Breite 200 mm Höhe 120 mm Innenbreite 194 mm Innenhöhe 114 mm Länge 2000 mm Maß B 200 mm Maß H 120 mm - Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Stoßstellenverbinder-Set, Kanalhöhe 120 mm
PLM SI 1220 7218032 1 Stück 25,35 € Preis / 1 Stück
Außeneck, Kanalhöhe 120 mm, reinweiß
PLM EC 1220 RW 7218048 1 Stück 315,00 € Preis / 1 Stück
Inneneck, Kanalhöhe 120 mm, reinweiß
PLM IC 1220 RW 7218060 1 Stück 261,30 € Preis / 1 Stück
Flachwinkel, Kanalhöhe 120 mm, reinweiß
PLM FA 1220 RW 7218072 1 Stück 302,70 € Preis / 1 Stück
Vertikalbogen steigend, Kanalhöhe 120 mm, reinweiß
PLM BR 1220 RW 7218120 1 Stück 532,10 € Preis / 1 Stück
Vertikalbogen fallend, Kanalhöhe 120 mm, reinweiß
PLM BF 1220 RW 7218112 1 Stück 532,10 € Preis / 1 Stück
T-Abzweig, Kanalhöhe 120 mm, reinweiß
PLM TB 1220 RW 7218084 1 Stück 354,30 € Preis / 1 Stück
Reduzierstück gerade, von Kanalhöhe 120 mm auf 80 mm, reinweiß
PLM RP 1220 RW 7218104 1 Stück 183,50 € Preis / 1 Stück
Wandanschluss-Set 2-seitig, für Eckmontage, Kanalhöhe 120 mm, reinweiß
PLM CC 1220 RW 7218144 1 Stück 171,20 € Preis / 1 Stück
Wandanschlusskragen 3- und 4-seitig, Kanalhöhe 120 mm, reinweiß
PLM WC 1220 RW 7218132 1 Stück 247,55 € Preis / 1 Stück
Endstück, Kanalhöhe 120 mm, reinweiß
PLM EP 1220 RW 7218096 1 Stück 114,05 € Preis / 1 Stück
Deckelunterstützung, Kanalbreite 200 mm
PLM LS 200 7218036 1 Stück 26,60 € Preis / 1 Stück
Schaumstoffdichtung, Kanalhöhe 120 mm
PLM CO 1220 7218162 1 Stück 8,20 € Preis / 1 Stück
Kabelbügel für Wandmontage, Kanalhöhe 120 mm
PLM WB 1220 FS 7218156 10 Stück 12,25 € Preis / 1 Stück
Kabelbügel für Deckenmontage, Kanalhöhe 120 mm
PLM CB 1220 FS 7218150 10 Stück 10,95 € Preis / 1 Stück
Installationskanaldeckel, Kanalbreite 200 mm, reinweiß
PLM LI 200 RW 7218026 2 m 86,35 € Preis / 1 m
Auflager, Kanalbreite 200 mm, reinweiß
PLM SU 200 RW 7218170 1 Stück 37,10 € Preis / 1 Stück
Trennsteg 110 FS
TSG 110 FS 6062122 3 m 28,60 € Preis / 1 m Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Ablationsbeschichtung PYROCOAT® in Kartusche
ASX-K 7202310 1 Stück 20,30 € Preis / 1 Stück
Verbinderschraube
PLM SF 4x8 3498092 100 Stück 41,20 € Preis / 100 Stück
Rastklammer RKV3V
RKV3V 6288700 20 Stück 1,15 € Preis / 1 Stück - Downloads
-
Datenblatt PLM D 1220 RW / 7218014 , 0.19MB , pdfKatalog Brandschutzkanäle , 9.89MB , pdfZulassungsbescheinigung Brandschutzkanäle PYROLINE® Rapid PLM , 1.66MB , pdfSicherheitsdatenblatt Dämmschichtbildender Baustoff FSB , 0.06MB , pdf
