Installationskanal mit Brandschutzgewebe PYROLINE® Rapid PLM, Kanalhöhe 120 mm, FS
Art.Nr. 7218012 | EAN 4012197351236
- Produktbeschreibung
-
Produktbeschreibung
Installationskanal aus Metall mit intumeszierendem Brandschutzgewebe zur brandsicheren Verlegung von Kabeln. Klassifiziert als Installationskanal EI30, EI60 und EI90 gemäß EN 13501-2, geprüft nach EN 1366-5. Der Kanal verhindert über den klassifizierten Zeitraum die Brandweiterleitung und schützt vor den Auswirkungen eines Kabelbrandes.
Geeignet für die direkte Wand- und Deckenmontage, Montage unterhalb von Systemböden und auf Tragsystemen. Werkzeuglose Stoßstellenmontage mit Stoßstellenverbinder PLM SI. Es dürfen ausschließlich zugelassene vorkonfektionierte Formteile verwendet werden. Der Deckel wird werkzeuglos aufgerastet und ermöglicht eine schnelle Revision und Nachbelegung. Versetzte Deckelmontage für durchgängigen Potentialausgleich der gesamten Kanalstrecke möglich.
-
- Technische Daten
-
Technische Daten

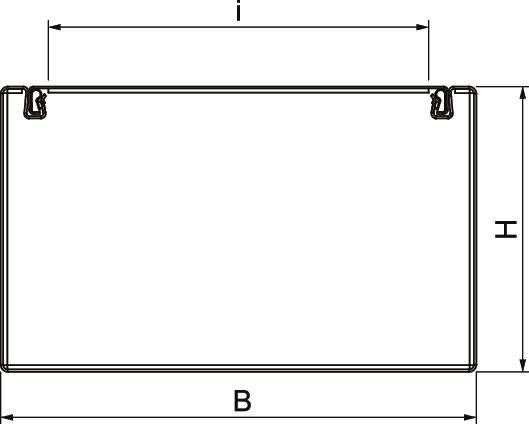

Anzahl der beflammbaren Seiten 4 Breite 200 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 1,675 kg CO₂e / 1 Meter Deckelbefestigung sonstige Dimension 120x200x2000 Höhe 120 mm Innenbreite 194 mm Innenhöhe 114 mm Klassifizierung EI - Installationskanal 90 Länge 2000 mm Maß B 200 mm Maß H 120 mm Maß i 162 mm Mit Lochung ja Nutzquerschnitt 18500 mm² Oberfläche bandverzinkt Trennwände möglich ja Ummantelung Stahl Werkstoff Stahl - Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Stoßstellenverbinder-Set, Kanalhöhe 120 mm
PLM SI 1220 7218032 1 Stück 25,35 € Preis / 1 Stück
Außeneck, Kanalhöhe 120 mm, FS
PLM EC 1220 FS 7218046 1 Stück 286,05 € Preis / 1 Stück
Inneneck, Kanalhöhe 120 mm, FS
PLM IC 1220 FS 7218058 1 Stück 237,55 € Preis / 1 Stück
Flachwinkel, Kanalhöhe 120 mm, FS
PLM FA 1220 FS 7218070 1 Stück 252,25 € Preis / 1 Stück
Vertikalbogen steigend, Kanalhöhe 120 mm, FS
PLM BR 1220 FS 7218118 1 Stück 462,70 € Preis / 1 Stück
Vertikalbogen fallend, Kanalhöhe 120 mm, FS
PLM BF 1220 FS 7218110 1 Stück 462,70 € Preis / 1 Stück
T-Abzweig, Kanalhöhe 120 mm, FS
PLM TB 1220 FS 7218082 1 Stück 308,10 € Preis / 1 Stück
Reduzierstück gerade, von Kanalhöhe 120 mm auf 80 mm, FS
PLM RP 1220 FS 7218102 1 Stück 160,10 € Preis / 1 Stück
Wandanschluss-Set 2-seitig, für Eckmontage, Kanalhöhe 120 mm, FS
PLM CC 1220 FS 7218142 1 Stück 136,20 € Preis / 1 Stück
Wandanschlusskragen 3- und 4-seitig, Kanalhöhe 120 mm, FS
PLM WC 1220 FS 7218130 1 Stück 181,55 € Preis / 1 Stück
Endstück, Kanalhöhe 120 mm, FS
PLM EP 1220 FS 7218094 1 Stück 108,15 € Preis / 1 Stück
Deckelunterstützung, Kanalbreite 200 mm
PLM LS 200 7218036 1 Stück 26,60 € Preis / 1 Stück
Schaumstoffdichtung, Kanalhöhe 120 mm
PLM CO 1220 7218162 1 Stück 8,20 € Preis / 1 Stück
Kabelbügel für Wandmontage, Kanalhöhe 120 mm
PLM WB 1220 FS 7218156 10 Stück 12,25 € Preis / 1 Stück
Kabelbügel für Deckenmontage, Kanalhöhe 120 mm
PLM CB 1220 FS 7218150 10 Stück 10,95 € Preis / 1 Stück
Installationskanaldeckel, Kanalbreite 200 mm, FS
PLM LI 200 FS 7218024 2 m 72,05 € Preis / 1 m
Auflager, Kanalbreite 200 mm, FS
PLM SU 200 FS 7218168 1 Stück 22,35 € Preis / 1 Stück
Trennsteg 110 FS
TSG 110 FS 6062122 3 m 28,60 € Preis / 1 m Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Ablationsbeschichtung PYROCOAT® in Kartusche
ASX-K 7202310 1 Stück 20,30 € Preis / 1 Stück
Verbinderschraube
PLM SF 4x8 3498092 100 Stück 41,20 € Preis / 100 Stück
Rastklammer RKV3V
RKV3V 6288700 20 Stück 1,15 € Preis / 1 Stück - Downloads
-
Datenblatt PLM D 1220 FS / 7218012 , 0.16MB , pdfKatalog Brandschutzkanäle , 9.89MB , pdfKonformitätserklärung PLM D 1220 FS / 7218012 , 0.22MB , pdfZulassungsbescheinigung Brandschutzkanäle PYROLINE® Rapid PLM , 1.66MB , pdf
