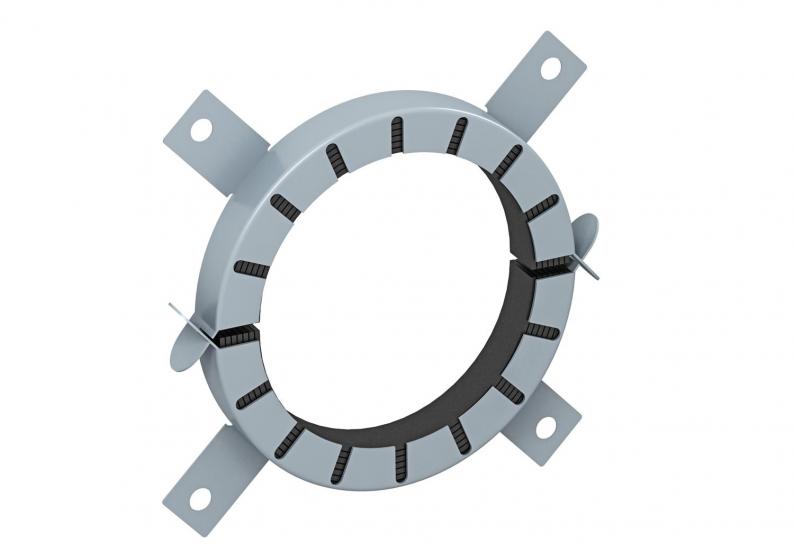

Rohrmanschette mit 4 Befestigungslaschen
Art.Nr. 7202205 | EAN 4012195856610
- Produktbeschreibung
-
ProduktbeschreibungRohrmanschette für brennbare Rohre.
Im Stahlblechgehäuse eingefasste Brandschutzeinlagen drücken im Brandfall die abbrennenden thermoplastischen Rohre mit sehr hohem Blähdruck zu. Anwendung im Innenbereich. Befestigung mit Dübeln oder Gewindestangen M6 bis Größe 75, danach M8.
-
- Technische Daten
-

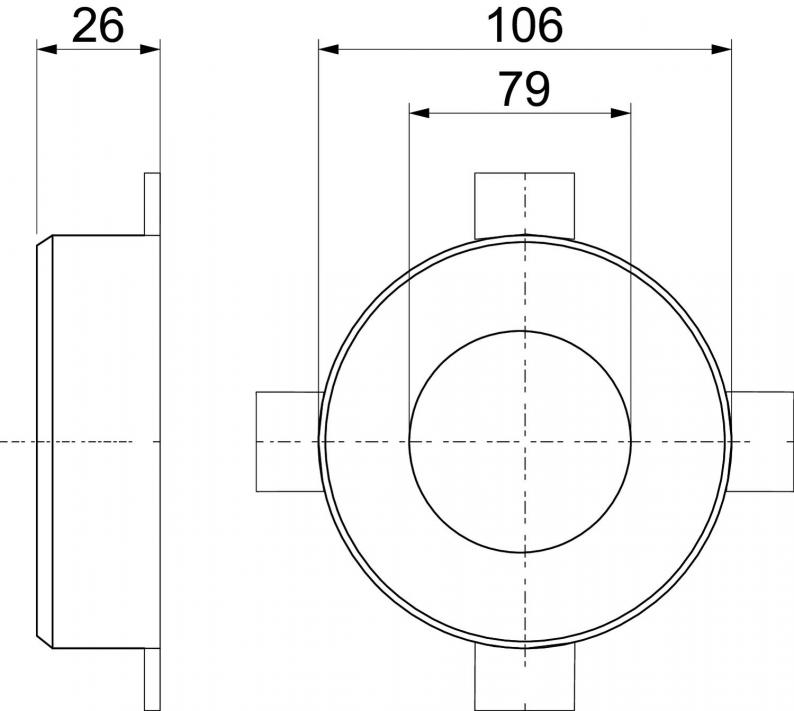

Abmessungen
Breite 106 mm Dimension Ø75mm Farbe grau für Rohrdurchmesser max. 77 mm für Rohrdurchmesser min. 75 mm Höhe 26 mm Länge 106 mm Maß d 79 mm Maß D min. 106 mm Maß h 26 mm Werkstoff Intumeszierender Baustoff Zubehör erforderlich ja - Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Dämmschichtbildner in Kartusche
DSX-K 7202300 1 Stück 20,30 € Preis / 1 Stück
Kennzeichnungsschild DE
KS-S DE 7205425 1 Stück 5,75 € Preis / 1 Stück - Downloads
-
