90°-Bogen mit Trapez-Sprosse FT 300 | 5

morepic-1

morepic-2

90°-Bogen mit Trapez-Sprosse FT

Art.Nr. 7098898 | EAN 4012196510795

Art.Nr. / Typ

Breite

Holmstärke	5 mm

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

90° Bogen für Schiffsbau-Kabelleiter Typ SL 62 mit der Seitenhöhe 40 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen.

Technische Daten

Technische Daten

Abbiegung (Winkel)	90°
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Ausführung Verbinder	ohne Verbinder
Breite	300 mm
Dimension	B310mm
Funktionserhalt	nein
Höhe	40 mm

Holmstärke	5 mm
Oberfläche	tauchfeuerverzinkt
Richtungsänderung	horizontal
Rostfreier Stahl, gebeizt	nein
Scharnierend	nein
Seitenlochung	nein
Weitspann-Ausführung	nein
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Breite	Holmstärke	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SLB 90 62 100 FT	100 mm	5 mm	7098855	Stück	1 Stück	206,15 € Preis / 1 Stück
SLB 90 62 200 FT	200 mm	5 mm	7098871	Stück	1 Stück	216,90 € Preis / 1 Stück
SLB 90 62 300 FT	300 mm	5 mm	7098898	Stück	1 Stück	263,00 € Preis / 1 Stück
SLB 90 62 400 FT	400 mm	5 mm	7098901	Stück	1 Stück	283,35 € Preis / 1 Stück
SLB 90 62 500 FT	500 mm	5 mm	7098928	Stück	1 Stück	294,00 € Preis / 1 Stück
SLB 90 62 600 FT	600 mm	5 mm	7098936	Stück	1 Stück	298,10 € Preis / 1 Stück

Downloads

Datenblatt SLB 90 62 300 FT / 7098898 , 0.23MB , pdf

Katalog Lösungen für Schiffbau und Offshore , 2.99MB , pdf

Konformitätserklärung SLB 90 62 300 FT / 7098898 , 0.16MB , pdf

Montageanleitung Allgemeine Informationen zur Montage von Kabeltragsystemen , 2.62MB , pdf

Technische Info Erläuterung GOST-Norm 15150-69 und übersetzter Auszug , 0.07MB , pdf

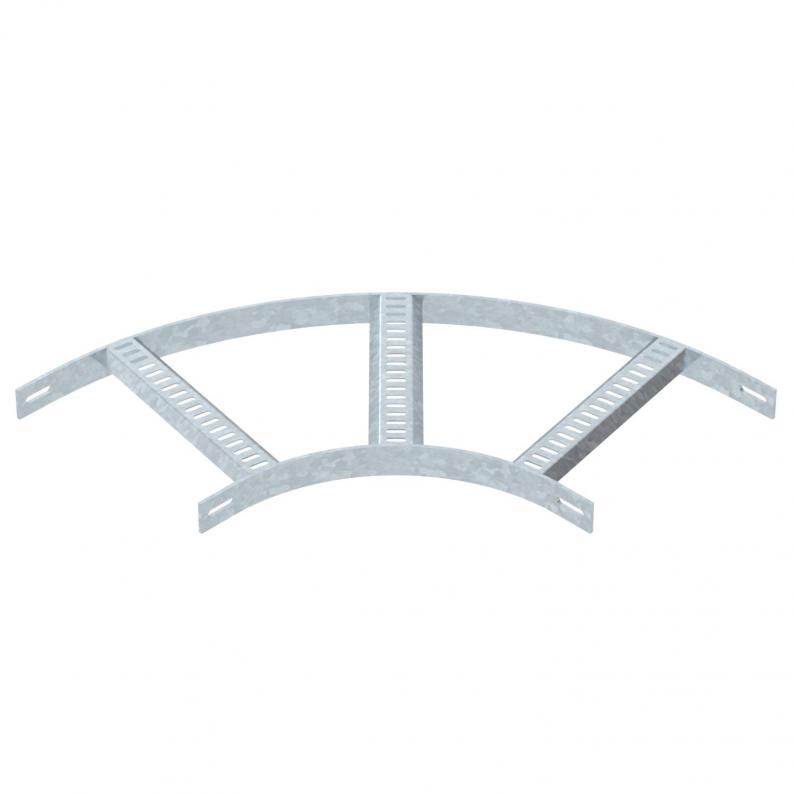

Produktgrafik SLB 90 62 300 FT / 7098898, 48.01 kB, jpg

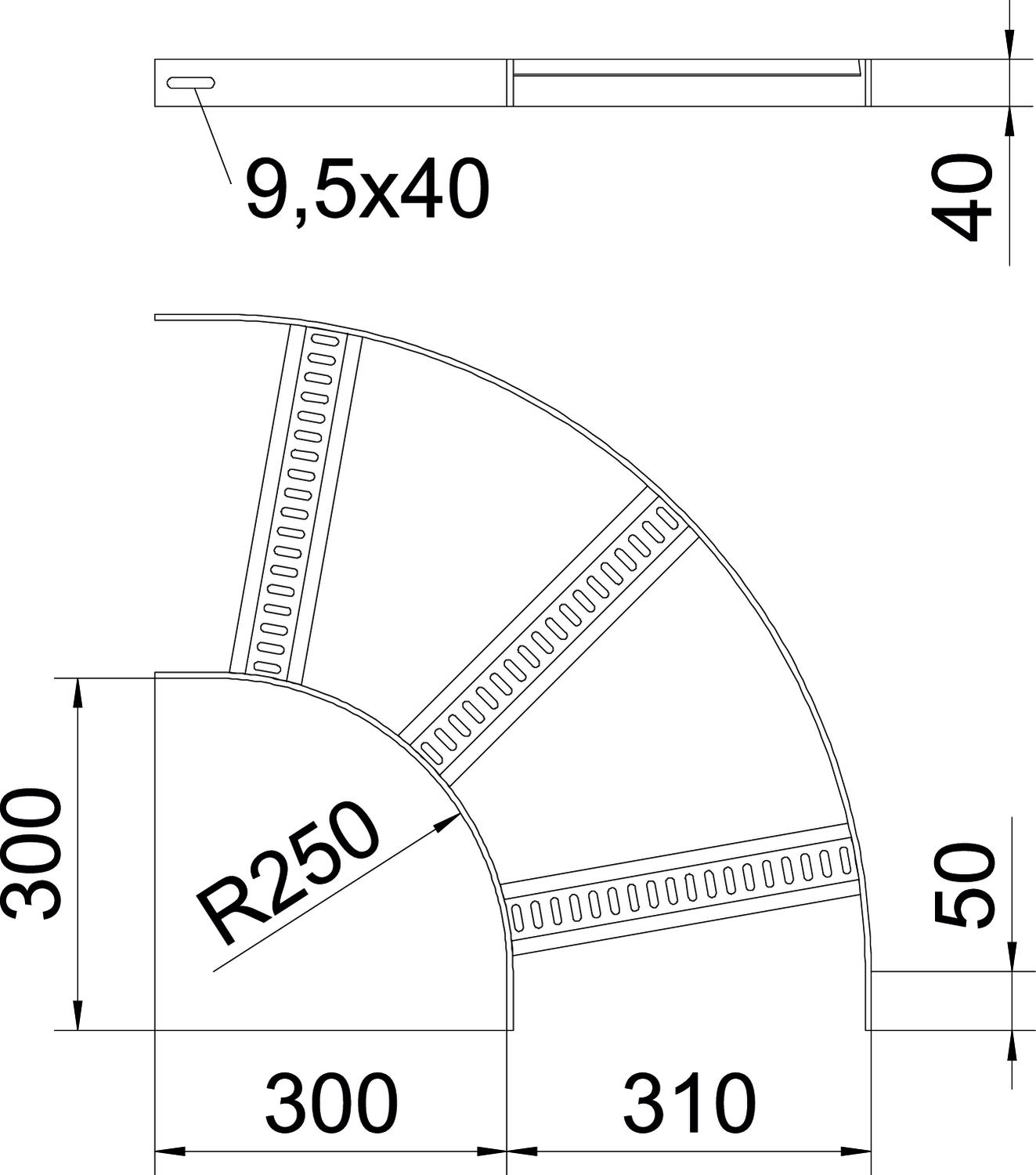

Maßzeichnung SLB 90 62 300 FT / 7098898, 117.03 kB, jpg

SLB 90 62 300 FT / 7098898
