Wand-und Stielausleger AW 30 A4
Art.Nr. 6443625 | EAN 4012195021094
- Produktbeschreibung
-
Produktbeschreibung

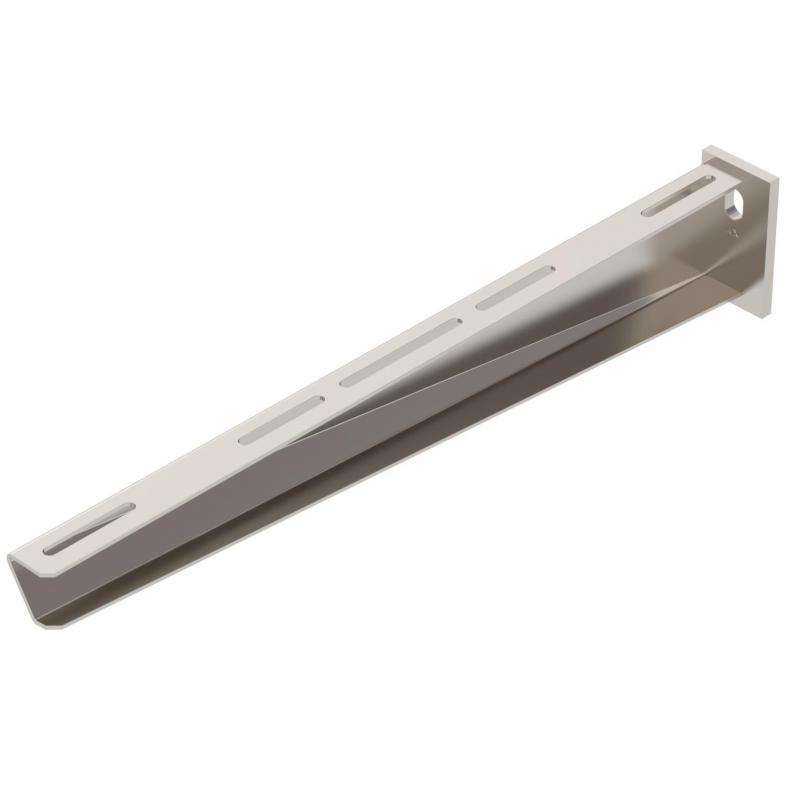

Mittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B510mm F in kN 3 kN Funktionserhalt nein Lochdurchmesser 13 mm Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt nein Werkstoff Edelstahl, rostfrei 1.4571 Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

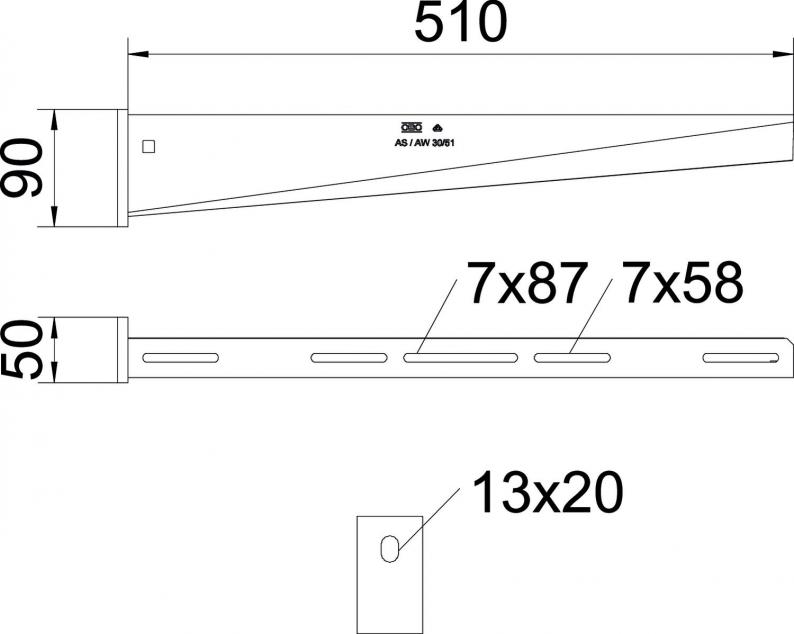

Breite 510 mm Höhe 90 mm Länge 50 mm Maß A 50 mm Maß B 510 mm Maß H 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 30
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
