Wand-und Stielausleger AW 30 A4
Art.Nr. 6443621 | EAN 4012196955879
- Produktbeschreibung
-
Produktbeschreibung

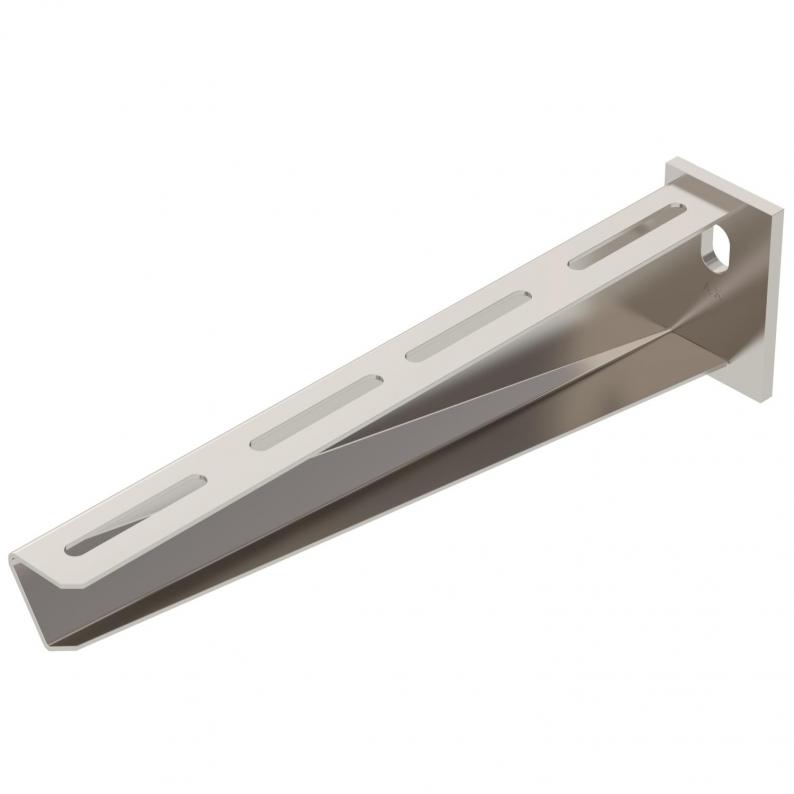

Mittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B310mm F in kN 3 kN Funktionserhalt nein Lochdurchmesser 13 mm Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt nein Werkstoff Edelstahl, rostfrei 1.4571 Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

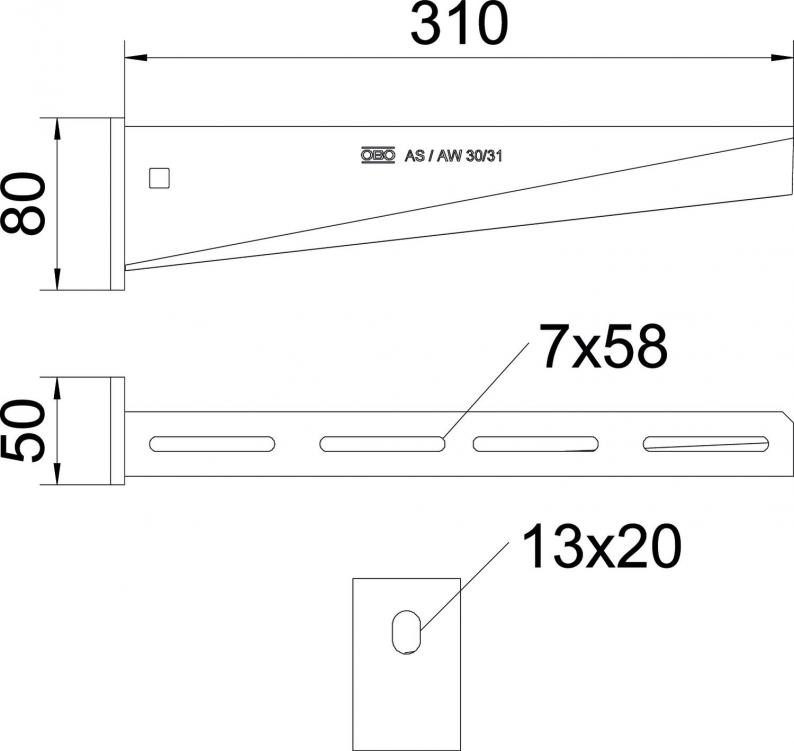

Breite 310 mm Höhe 80 mm Länge 50 mm Maß A 50 mm Maß B 310 mm Maß H 80 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 30
- Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
- Zulässige Auslegerbelastung in kN ohne Mannlast
- Belastungskurve mit Auslegerlängen in mm
- Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt AW 30 31 A4 / 6443621 , 0.24MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfKonformitätserklärung AW 30 31 A4 / 6443621 , 0.16MB , pdfNachhaltigkeits-Report Nachhaltigkeits-Report Kabeltrag-Systeme , 2.00MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 0.04MB , pdf
