Wand- und Stielausleger AW 55 A2
Art.Nr. 6443075 | EAN 4012196661091
Art.Nr. / Typ
Breite
F in kN
5,5 kN
Farbe
edelstahl
kl. VKE: 1 Stück
1Stück
Beschreibung

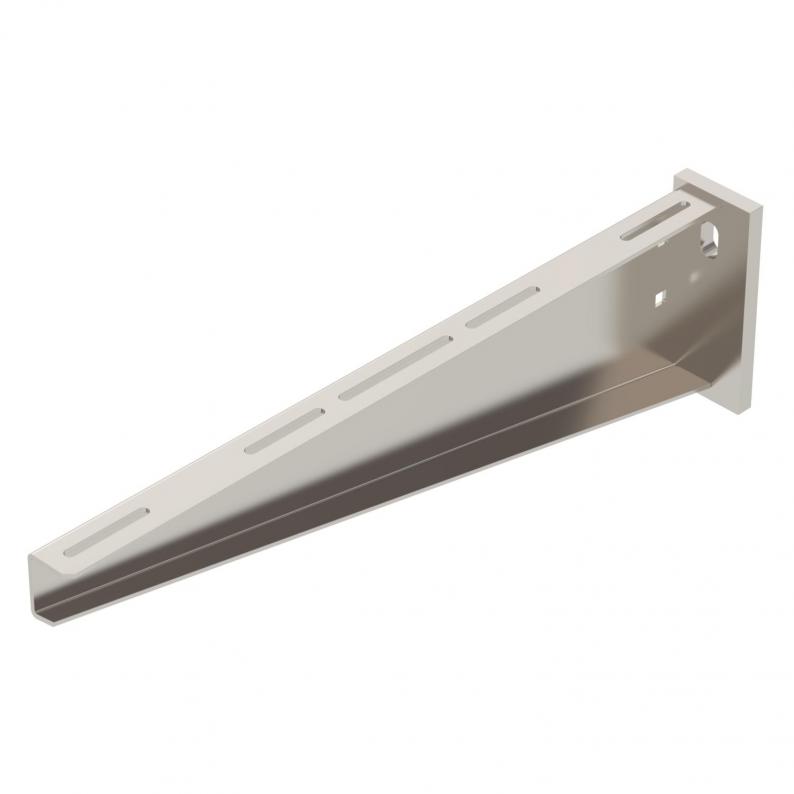

Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| Dimension | B510mm |
| F in kN | 5,5 kN |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Lochdurchmesser | 13,5 mm |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |

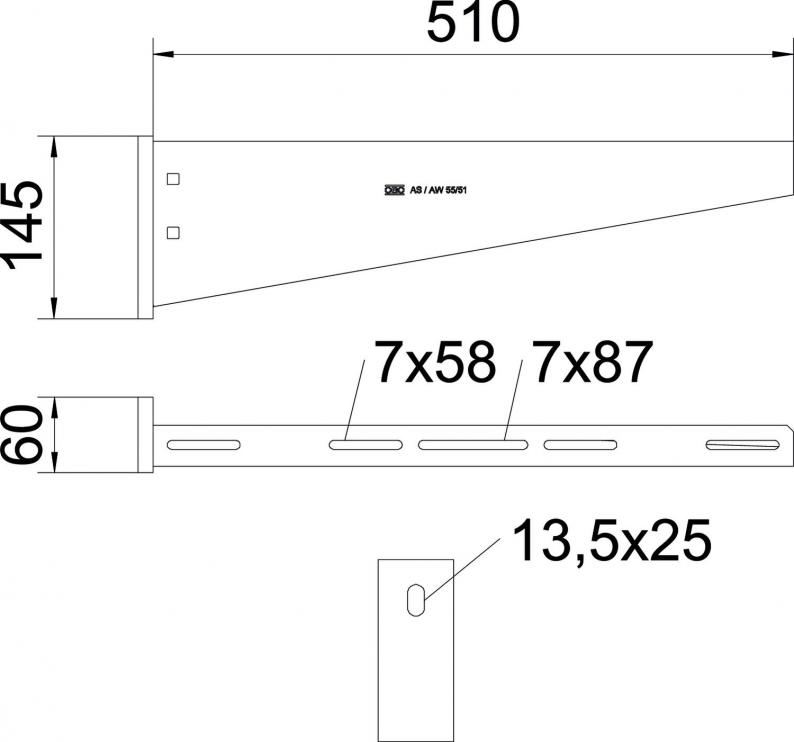

Abmessungen
| Breite | 510 mm |
|---|---|
| Höhe | 145 mm |
| Länge | 60 mm |
| Maß A | 60 mm |
| Maß B | 510 mm |
| Maß H | 145 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
F in kN
Farbe
Art.Nr.
AW 55 21 A2
210 mm
5,5 kN
edelstahl
6443063
AW 55 31 A2
310 mm
5,5 kN
edelstahl
6443067
AW 55 41 A2
410 mm
5,5 kN
edelstahl
6443071
AW 55 51 A2
510 mm
5,5 kN
edelstahl
6443075
AW 55 61 A2
610 mm
5,5 kN
edelstahl
6443079
AW 55 71 A2
710 mm
5,5 kN
edelstahl
6443083
Breite
AW 55 21 A2
Art.Nr.
6443063
Breite
210 mm
F in kN
5,5 kN
Farbe
edelstahl
AW 55 31 A2
Art.Nr.
6443067
F in kN
5,5 kN
Farbe
edelstahl
Breite
310 mm
AW 55 41 A2
Art.Nr.
6443071
F in kN
5,5 kN
Breite
410 mm
Farbe
edelstahl
AW 55 51 A2
Art.Nr.
6443075
Farbe
edelstahl
F in kN
5,5 kN
Breite
510 mm
AW 55 61 A2
Art.Nr.
6443079
Farbe
edelstahl
Breite
610 mm
F in kN
5,5 kN
AW 55 71 A2
Art.Nr.
6443083
Breite
710 mm
Farbe
edelstahl
F in kN
5,5 kN
