Wand-und Stielausleger AW 30 A2
Art.Nr. 6442897 | EAN 4012196209231
- Produktbeschreibung
-

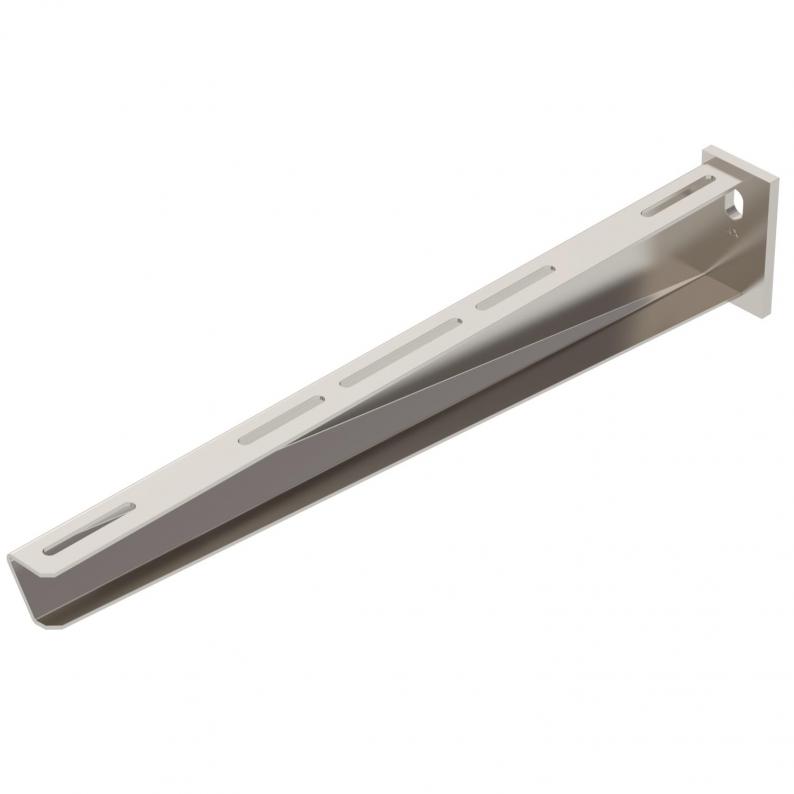

ProduktbeschreibungMittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
-
- Technische Daten
-
Technische Daten

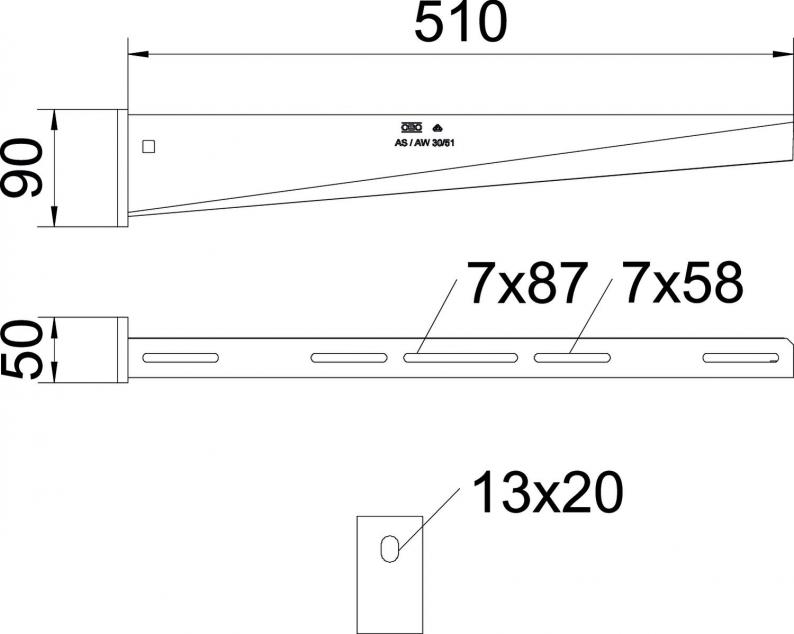

Ausführung Wand- und Stielausleger Breite 510 mm Dimension B510mm F in kN 3 kN Farbe edelstahl Funktionserhalt nein Höhe 90 mm Länge 50 mm Lochdurchmesser 13 mm Maß A 50 mm Maß B 510 mm Maß H 90 mm Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt ja Werkstoff Edelstahl, rostfrei 1.4301 Winkelbereich max. 90 mm Winkelbereich min. 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 30
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter A2
FRSB 6x12 A2 6406138 100 Stück 95,60 € Preis / 100 Stück - Downloads
-
Datenblatt AW 30 51 A2 / 6442897 , 0.24MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfEU-Konformitätserklärung AW 30 51 A2 / 6442897 , 0.16MB , pdfUmwelterklärung Umweltproduktdeklaration (EPD) , 1.38MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 0.04MB , pdf
