Wand- und Stielausleger MWA 12 FS

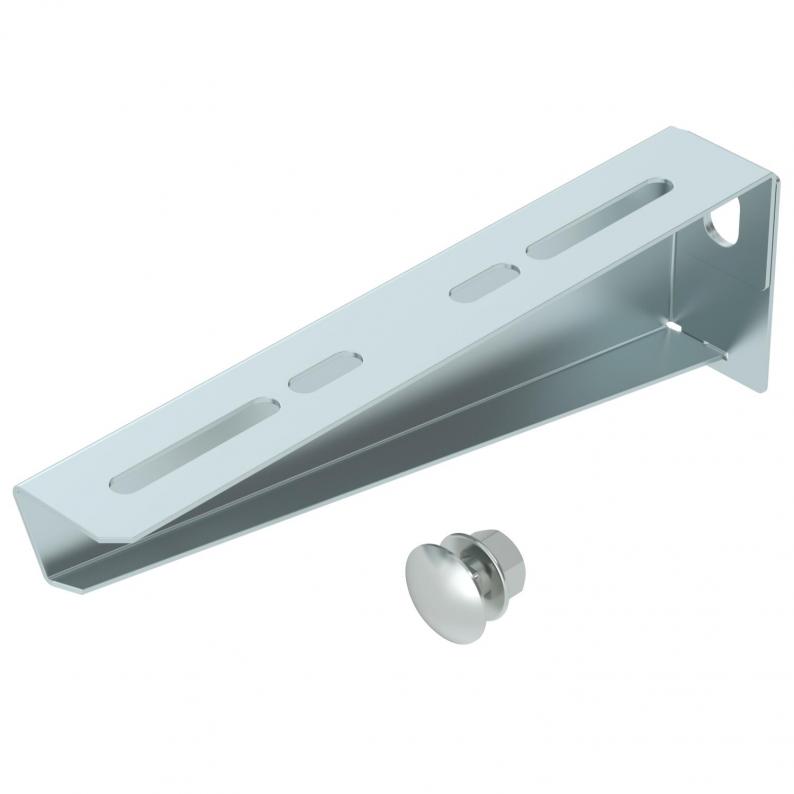

Wand- und Stielausleger MWA 12 FS
Art.Nr. 6424732 | EAN 4012196636976
Art.Nr. / Typ
Breite
F in kN
1,2 kN
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Leichter Wand- und Stielausleger in gefalteter Ausführung.
Technische Daten
Technische Daten
| Ausführung | Wand- und Stielausleger |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,653 kg CO₂e / 1 Stück |
| Dimension | B210mm |
| F in kN | 1,2 kN |
| Farbe | zink |
| Funktionserhalt | ja |
| Lochdurchmesser | 11 mm |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkelbereich max. | 90 mm |
| Winkelbereich min. | 90 mm |
Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 65 mm |
| Länge | 32,5 mm |
| Maß A | 32,5 mm |
| Maß B | 210 mm |
| Maß H | 65 mm |
| Maß W | 210 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
F in kN
Breite
Farbe
Art.Nr.
MWA 12 11S FS
1,2 kN
110 mm
zink
6424716
MWA 12 21S FS
1,2 kN
210 mm
zink
6424732
MWA 12 31S FS
1,2 kN
310 mm
zink
6424740
MWA 12 41S FS
1,2 kN
410 mm
zink
6424759
Breite
MWA 12 11S FS
Art.Nr.
6424716
F in kN
1,2 kN
Breite
110 mm
Farbe
zink
MWA 12 21S FS
Art.Nr.
6424732
F in kN
1,2 kN
Farbe
zink
Breite
210 mm
MWA 12 31S FS
Art.Nr.
6424740
F in kN
1,2 kN
Breite
310 mm
Farbe
zink
MWA 12 41S FS
Art.Nr.
6424759
Breite
410 mm
F in kN
1,2 kN
Farbe
zink
