Wand- und Stielausleger AW 30 FT
Art.Nr. 6419747 | EAN 4012196206773
- Produktbeschreibung
-
Produktbeschreibung

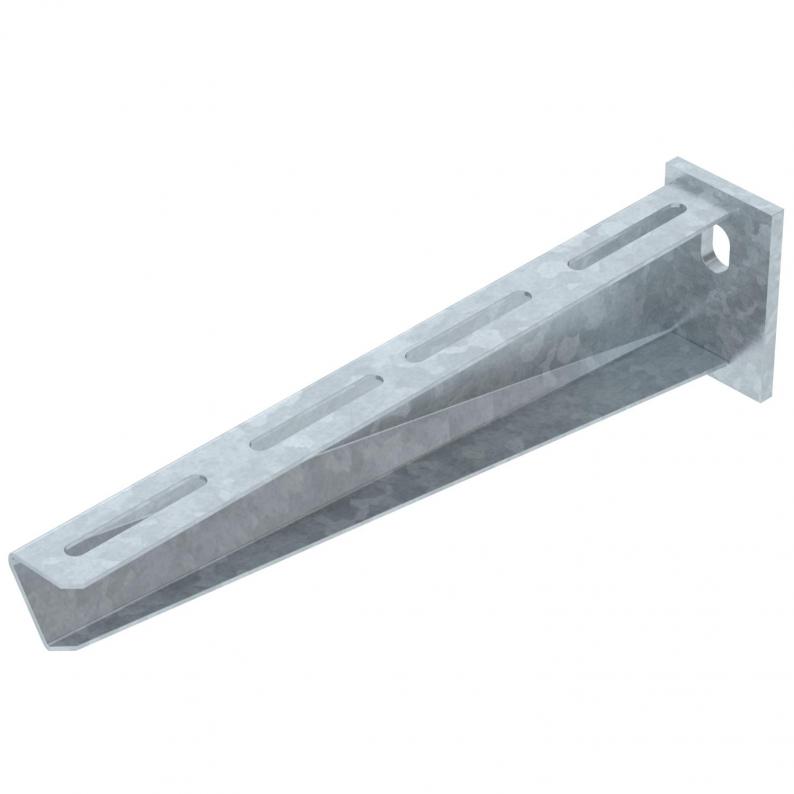

Mittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B310mm EPD-Artikel ja F in kN 3 kN Funktionserhalt ja Lochdurchmesser 13 mm Oberfläche tauchfeuerverzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

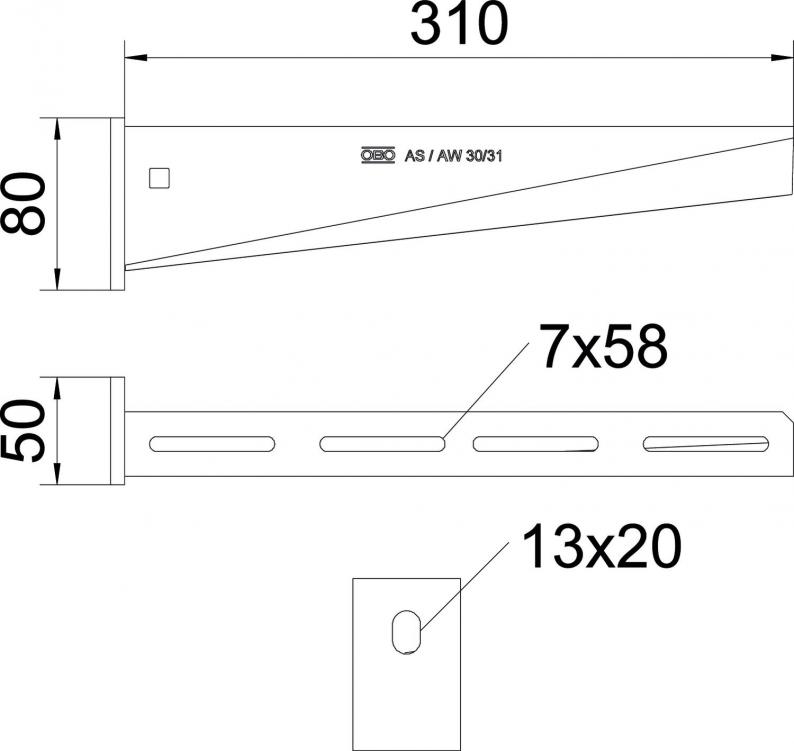

Breite 310 mm Höhe 80 mm Länge 50 mm Maß A 50 mm Maß B 310 mm Maß H 80 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 30
- Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
- Zulässige Auslegerbelastung in kN ohne Mannlast
- Belastungskurve mit Auslegerlängen in mm
- Alle Typen
-
Alle Typen
