Wand- und Klemmausleger AWSS A4 410 | 10
morepic-1 morepic-2

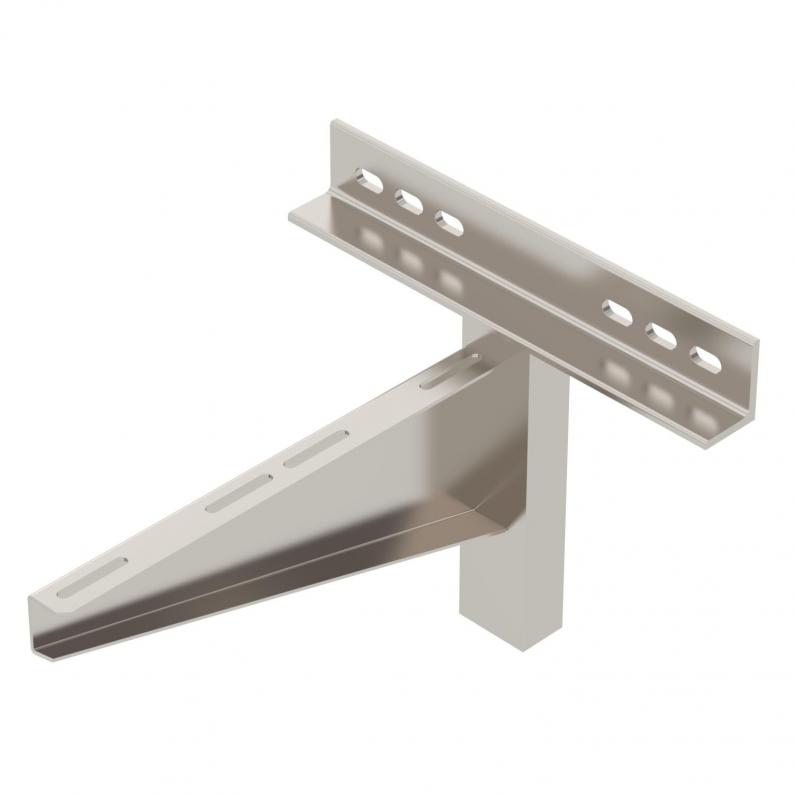

Wand- und Klemmausleger AWSS A4

Art.Nr. 6417975 | EAN 4012196803958

10 kN
Finden Sie ihren Fachhändler
Brauchen Sie Hilfe?
Produktbeschreibung

Produktbeschreibung

Wandausleger in schwerer Bauform.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Wand- und Stielausleger
Technische Daten

Technische Daten

Ausführung Wandausleger
Breite 410 mm
Dimension B410mm
F in kN 10 kN
Funktionserhalt nein
Höhe 335 mm
Länge 400 mm
Lochdurchmesser 14 mm
Maß A 400 mm
Maß B 410 mm
Maß b 160 mm
Maß b1 240 mm
Maß b2 320 mm
Maß H 335 mm
Oberfläche blank, nachbehandelt
Rostfreier Stahl, gebeizt nein
Werkstoff Edelstahl, rostfrei 1.4571

Technische Daten

Belastungsdiagramm Ausleger Typ AWSS

Belastungsdiagramm Ausleger Typ AWSS
  • Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
  • Zulässige Auslegerbelastung in kN ohne Mannlast Zulässige Auslegerbelastung in kN ohne Mannlast
  • Belastungskurve mit Auslegerlängen in mm Belastungskurve mit Auslegerlängen in mm
Alle Typen

Alle Typen

Typ Breite F in kN Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
AWSS 21 A4 210 mm 10 kN 6417971
1 Stück 474,10 € Preis / 1 Stück
AWSS 31 A4 310 mm 10 kN 6417973
1 Stück 734,70 € Preis / 1 Stück
AWSS 41 A4 410 mm 10 kN 6417975
1 Stück 786,30 € Preis / 1 Stück
AWSS 51 A4 510 mm 10 kN 6417977
1 Stück 874,90 € Preis / 1 Stück
AWSS 61 A4 610 mm 10 kN 6417979
1 Stück 1.006,00 € Preis / 1 Stück
Zubehör

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter A4 Flachrundschraube mit Kombimutter A4 FRSB 6x12 A4 6406142
100 Stück 215,80 € Preis / 100 Stück
