Wand- und Stielausleger AW 15 A4
Art.Nr. 6392059 | EAN 4012196817931
- Produktbeschreibung
-

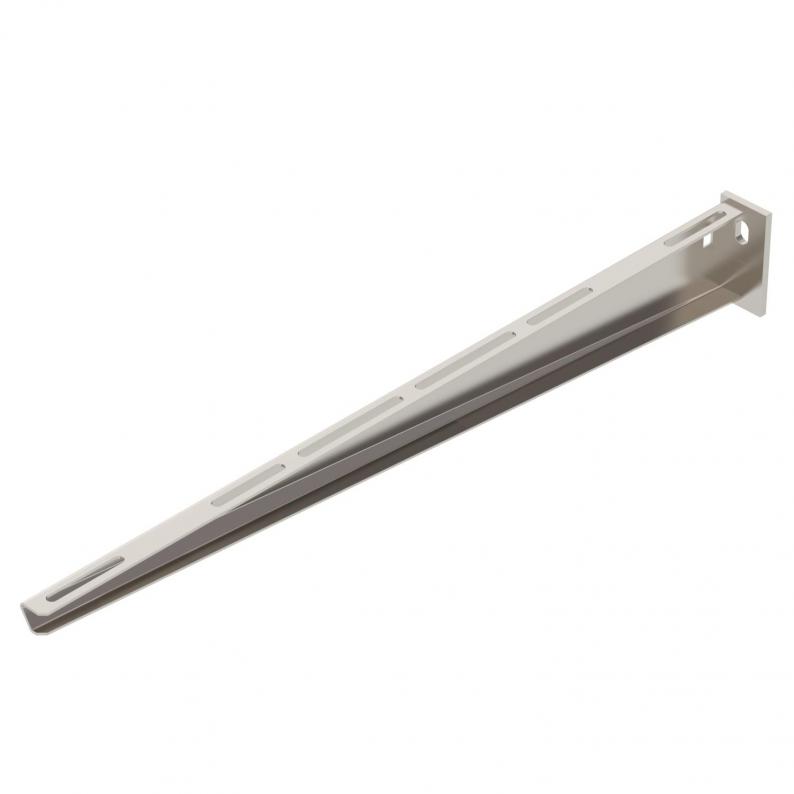

ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
-
- Technische Daten
-
Technische Daten

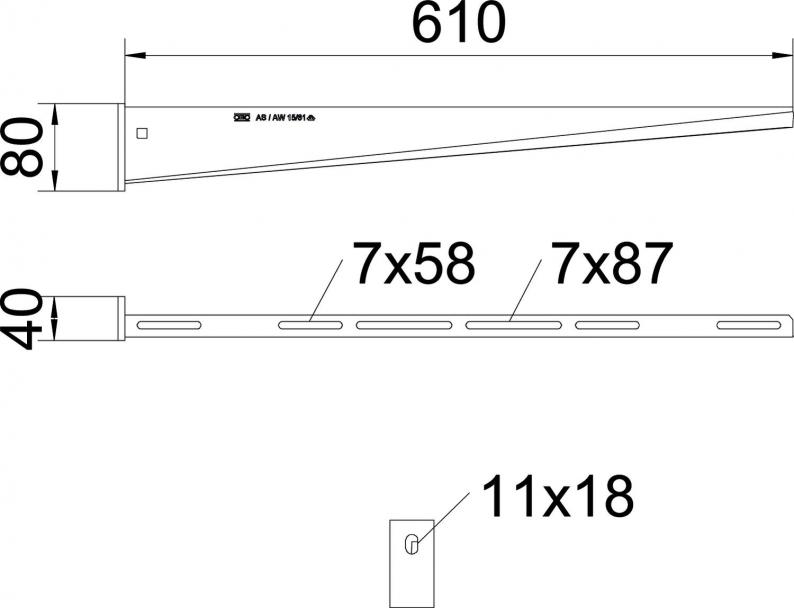

Ausführung Wand- und Stielausleger Breite 610 mm Dimension B610mm F in kN 1,5 kN Farbe edelstahl Funktionserhalt nein Höhe 80 mm Länge 40 mm Lochdurchmesser 11 mm Maß A 40 mm Maß B 610 mm Maß H 80 mm Maß L 610 mm Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt ja Werkstoff Edelstahl, rostfrei 1.4571 Winkelbereich max. 90 mm Winkelbereich min. 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter A4
FRSB 6x12 A4 6406142 100 Stück 215,80 € Preis / 100 Stück - Downloads
-
Datenblatt AW 15 61 A4 / 6392059 , 0.28MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfEU-Konformitätserklärung AW 15 61 A4 / 6392059 , 0.16MB , pdfUmwelterklärung Umweltproduktdeklaration (EPD) , 1.38MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 0.04MB , pdf
