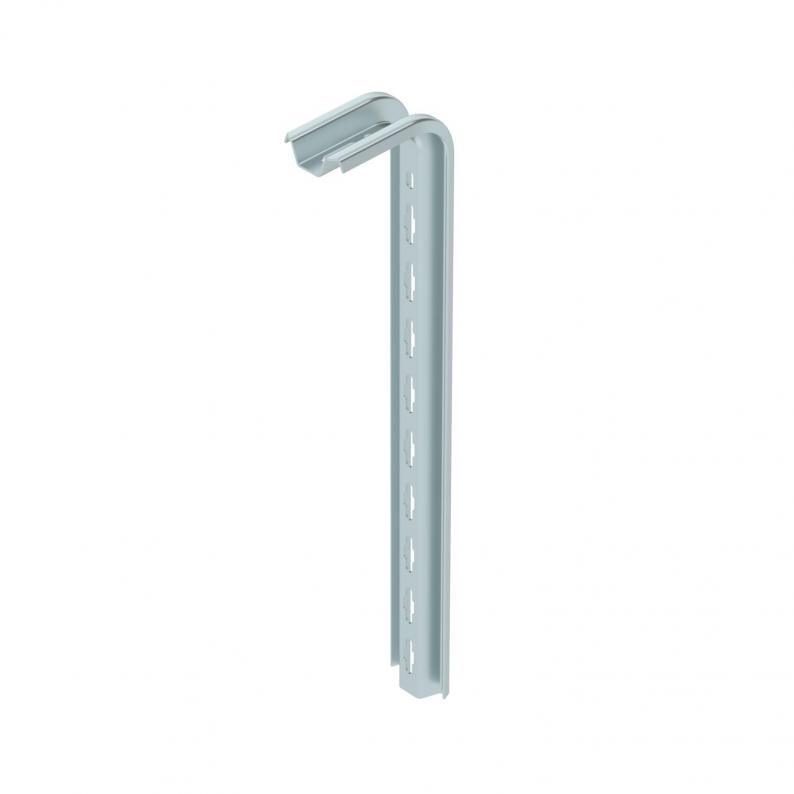

TP-Hängestiel FS
Art.Nr. 6364349 | EAN 4012196199396
- Produktbeschreibung
-
Produktbeschreibung
TP-Stiel zur Befestigung an waagerechten Betondecken.
-
- Technische Daten
-
Technische Daten

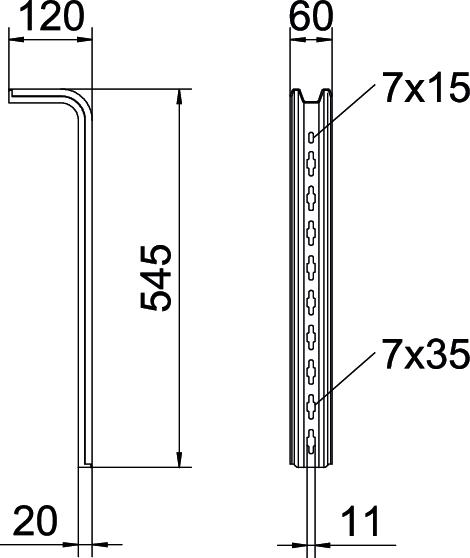

Ausführung S-Profil Breite 60 mm Dimension L545mm Funktionserhalt nein Höhe 120 mm Länge 545 mm Maß H 120 mm Maß L 545 mm Oberfläche bandverzinkt Werkstoff Stahl Technische Daten
Belastungsdiagramm TP-Stiel Typ TPS
-
Durchbiegung des Hängestielendes bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Auslegerlänge in mm
-
Belastungskurve mit Stiellängen in mm
-
- Alle Typen
-
Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Schutzkappe
TPS KS OR 6364625 10 Stück 3,20 € Preis / 1 Stück
Flachrundschraube mit Scheibe und Mutter F
FRS 10x25 TPS F 6407536 50 Stück 374,05 € Preis / 100 Stück
Sechskantschraube M10 F
SKS 10x60 F 6408516 20 Stück 480,90 € Preis / 100 Stück
Distanzstück FS
DS 4 FS 6416551 20 Stück 4,15 € Preis / 1 Stück - Downloads
-
