Montage- und Verbindungsprofil für Konvektionsgitter, Kanalhöhe 70 mm
Art.Nr. 6279820 | EAN 4012195680765
- Produktbeschreibung
-
Produktbeschreibung
Montage- und Verbindungsprofil für die Konsolenmontage von Geräteeinbaukanälen in Verbindung mit vertikal angeordneten Konvektionsgittern. Das Montage- und Verbindungsprofil wird an der Befestigungskonsole eingerastet und nimmt senkrecht den Profilverbinder Typ PVV N2… auf. Bitte beachten Sie die Kanalabmessungen.
Die Gitterlamellen werden einfach nur auf die Lamellenhalter aufgesteckt.
-
- Technische Daten
-
Technische Daten

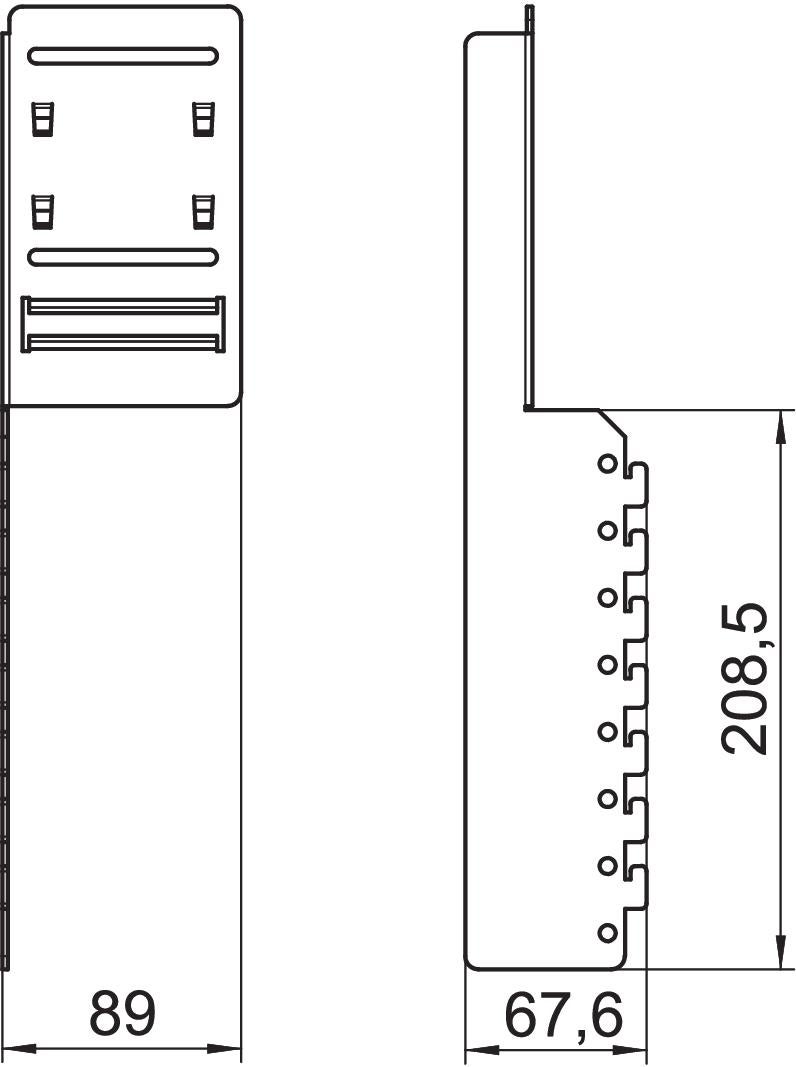

Ausführung Wandmontage Befestigungsart aufrastbar Breite 99 mm Dimension 99x320x68 für Kanal-Abmessung 70x130 Höhe 68 mm Kanalmontage einhängen und verschrauben Länge 320 mm Oberfläche bandverzinkt Werkstoff Stahl - Alle Typen
