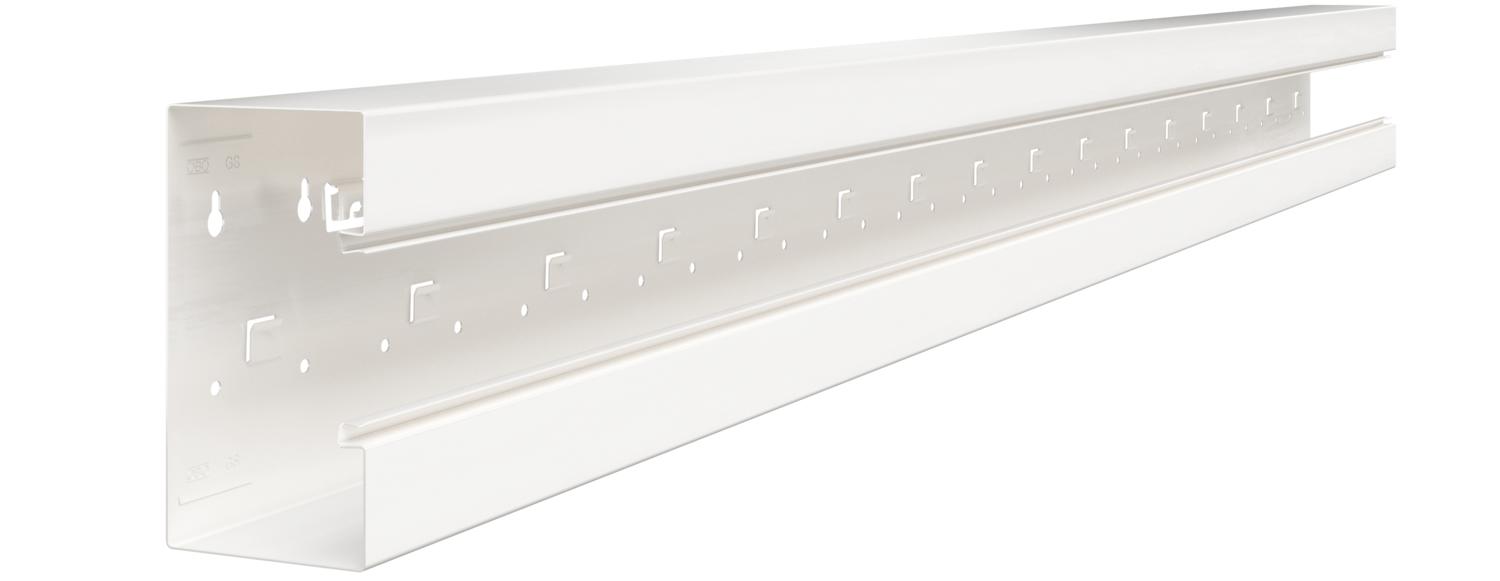

Geräteeinbaukanal Rapid 80, Kanalbreite 170, Kanalhöhe 90, symmetrisch 2000

Geräteeinbaukanal Rapid 80, Kanalbreite 170, Kanalhöhe 90, symmetrisch

Art.Nr. 6277700 | EAN 4012195662518

Art.Nr. / Typ	6277700 / GS-S90170RW

Länge	2000 mm

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

GS Geräteeinbaukanal zur Montage auf der Wand oder an Befestigungskonsolen. Der GS Geräteeinbaukanal verfügt über selbstkontaktierende Rastlaschen zur Aufnahme einer Trennwand aus Stahlblech. Der Potentialausgleich zwischen den Kanalunterteilen erfolgt über die Kupplung. Zwischen Oberteil und Unterteil wird die Schutzmaßnahme und der Potentialausgleich durch die patentierte, selbstkontaktierende Kanalabdeckung gewährleistet. Die Systemöffnung beträgt real 76,5 mm. Das Oberteil muss separat bestellt werden.

Überlängen bis 3000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben können auf Anfrage realisiert werden. Die Sichtflächen der lackierten Geräteeinbaukanäle sind foliert.

Technische Daten

Technische Daten

Antibakterielle Behandlung	nein
Anzahl der Oberteile	1
Anzahl der steckbaren Trennwände	1
Ausführung Rückwand (Innenseite)	mit Rastnasen
Bauform rechteckig	ja
Bodenlochung	mit Bodenlochung
Breite	170 mm

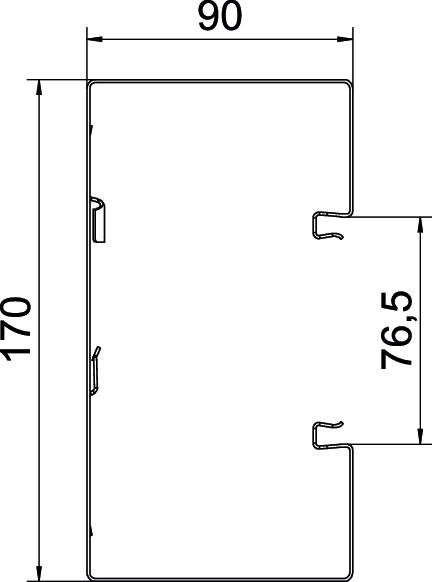

Dimension	90x170x2000
Farbe	reinweiß; RAL 9010
Halogenfrei	ja
Höhe	90 mm
Kabelhalteklammer	nein
Kanalverbinder	nein

Länge	2000 mm
Montageart der Oberteile	innenliegend
Montagelochung im Boden	ja
Nutzquerschnitt	13450 mm²
Oberteil mitgeliefert	nein
Oberteilbreite	76,5 mm
Schutzart	IP30
Schutzfolie	ja
Schutzgrad IK-Code	IK10
Symmetrisch	ja
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-25 °C
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Länge	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GS-S90170RW	2000 mm	6277700	m	2 m	64,90 € Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Kupplung GS-KUP90	GS-KUP90	6277294	VPE	1 VPE	9,65 € Preis / 1 VPE
Geräteeinbaudose 71GD6, 1-fach	71GD6	6288610	Stück	5 Stück	4,80 € Preis / 1 Stück
Geräteeinbaudose 71GD7-2, 2-fach	71GD7-2	6288608	Stück	2 Stück	9,35 € Preis / 1 Stück
Zugentlastung 7ZE	7ZE	6288790	Stück	50 Stück	2,50 € Preis / 1 Stück
Kanaloberteil Stahlblech	GS-OTRW	6279850	m	2 m	15,55 € Preis / 1 m
Rastklammer RKV3V	RKV3V	6288700	Stück	20 Stück	1,15 € Preis / 1 Stück
Stoßstellenabdeckung, Kanalhöhe 90 mm	G-SVS90170RW	6279784	Stück	1 Stück	18,10 € Preis / 1 Stück
Endstück, für Geräteeinbaukanal Rapid 80 Typ GS-90170	GS-E90170RW	6277770	Stück	1 Stück	43,30 € Preis / 1 Stück
Trennwand GS-TW90	GS-TW90	6277095	m	2 m	9,75 € Preis / 1 m
Außeneck, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S90170	GS-SA90170RW	6277710	Stück	1 Stück	117,40 € Preis / 1 Stück
Außeneckoberteil Stahlblech	GS-OTARW	6279870	Stück	1 Stück	29,70 € Preis / 1 Stück
Flachwinkel, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S90170	GS-SFS90170RW	6277720	Stück	1 Stück	133,95 € Preis / 1 Stück
Flachwinkeloberteil Stahlblech	GS-OTFRW	6279860	Stück	1 Stück	29,70 € Preis / 1 Stück
Inneneck, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S90170	GS-SI90170RW	6277740	Stück	1 Stück	63,60 € Preis / 1 Stück
T-Stück, symmetrisch, für Geräteeinbaukanal Rapid 80 Typ GS-S90170	GS-ST90170RW	6277760	Stück	1 Stück	108,50 € Preis / 1 Stück
Kanalklammer KL80A	KL80A	6288640	Stück	20 Stück	3,35 € Preis / 1 Stück
Schutzleiteranschlusswinkel	8AWR	6288704	Stück	10 Stück	3,80 € Preis / 1 Stück
Steckdoseneinheit AR45, 2-fach	SDE-RW D0RW2	6119407	Stück	1 Stück	49,60 € Preis / 1 Stück
Sägekerne	SK GS-S90170	6288739	Stück	1 Stück	76,15 € Preis / 1 Stück
