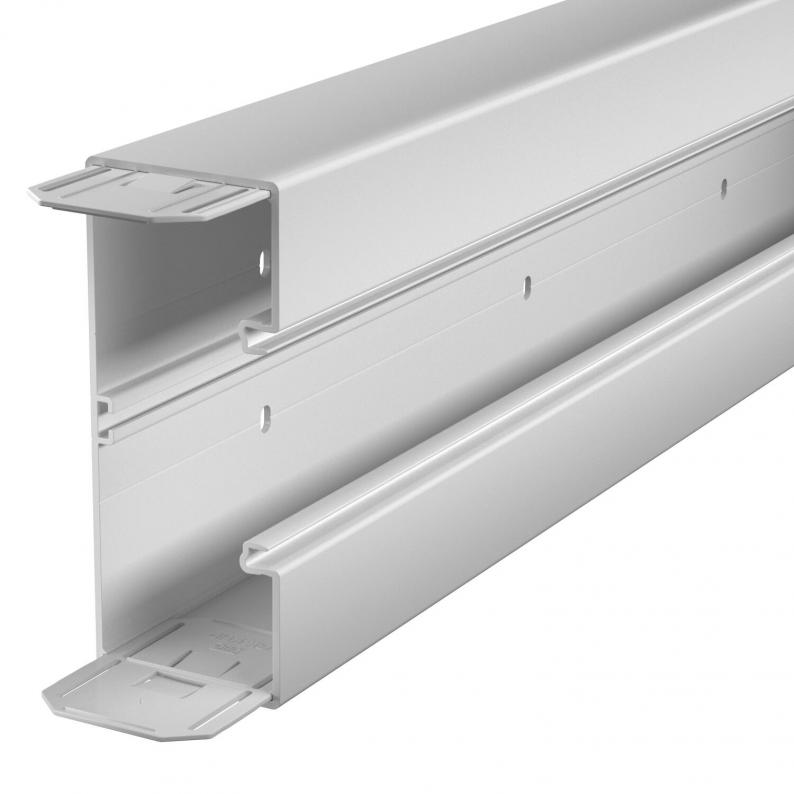

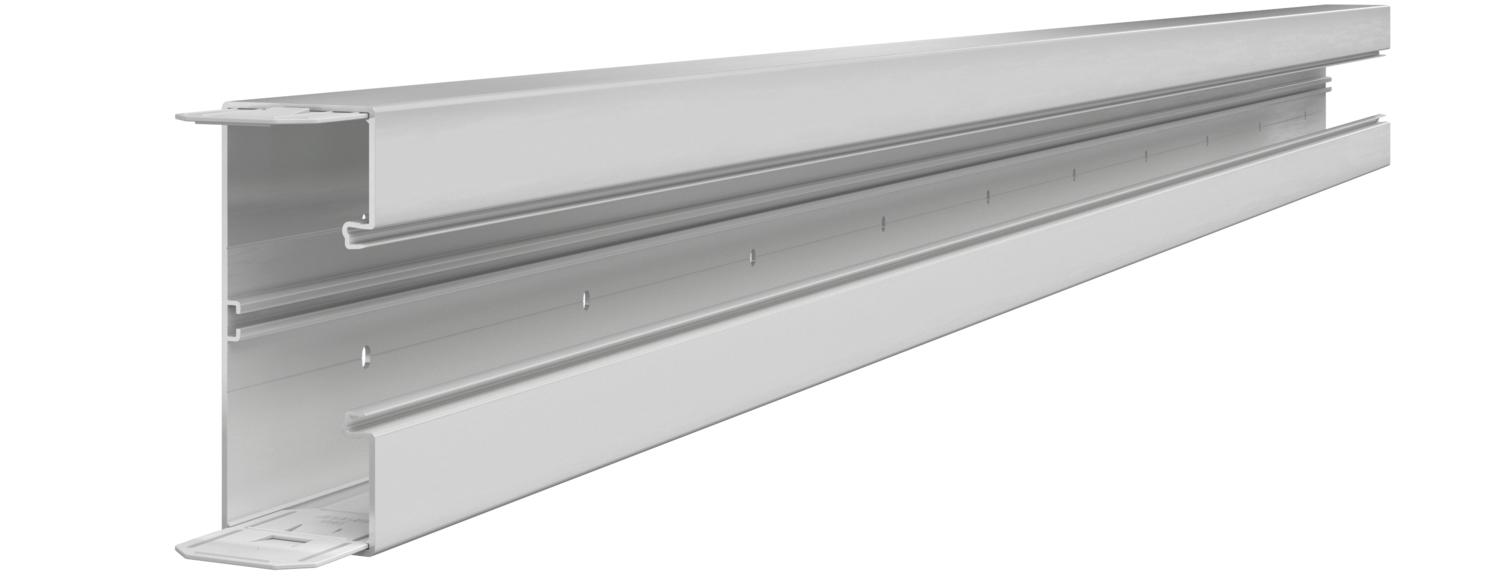

Geräteeinbaukanal Rapid 80, Kanalbreite 170, Kanalhöhe 70

Art.Nr. 6274702 | EAN 4012195657064

2000 mm
Produktbeschreibung
Produktbeschreibung
GK Geräteeinbaukanal aus bleifreiem Polyvinylchlorid, geeignet zur Montage direkt auf der Wand oder an Wandkonsolen. Die Befestigung erfolgt über die Regellochung im Kanal. Der GK Geräteeinbaukanal verfügt über ein C-Profil am Boden zur Aufnahme einer Trennwand aus Kunststoff. In den Geräteeinbaudosen der Serie 71GD... können alle Schalterprogramme in Tragring- und Tragbügelbauweise sowie Modul 45-Installationsgeräte installiert werden. Die Systemöffnung beträgt 76,5 mm. Je Kanallänge ist einseitig ein Kupplungspaar vormontiert. Das Oberteil muss separat bestellt werden.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • GEK-K-Geräteeinbaukanal, Kanaltiefe 70 mm
  • Wandmontage
  • Konsolenmontage
  • Spurweite 80 mm
  • Einbaugeräte
  • Schutzkontaktsteckdose
Technische Daten

Technische Daten

Antibakterielle Behandlung nein
Anzahl der Oberteile 1
Anzahl der steckbaren Trennwände 1
Ausführung Rückwand (Innenseite) durchlaufendes C-Profil
Bauform rechteckig ja
Bodenlochung mit Bodenlochung
Breite 170 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 2,9675 kg CO₂e / 1 Meter

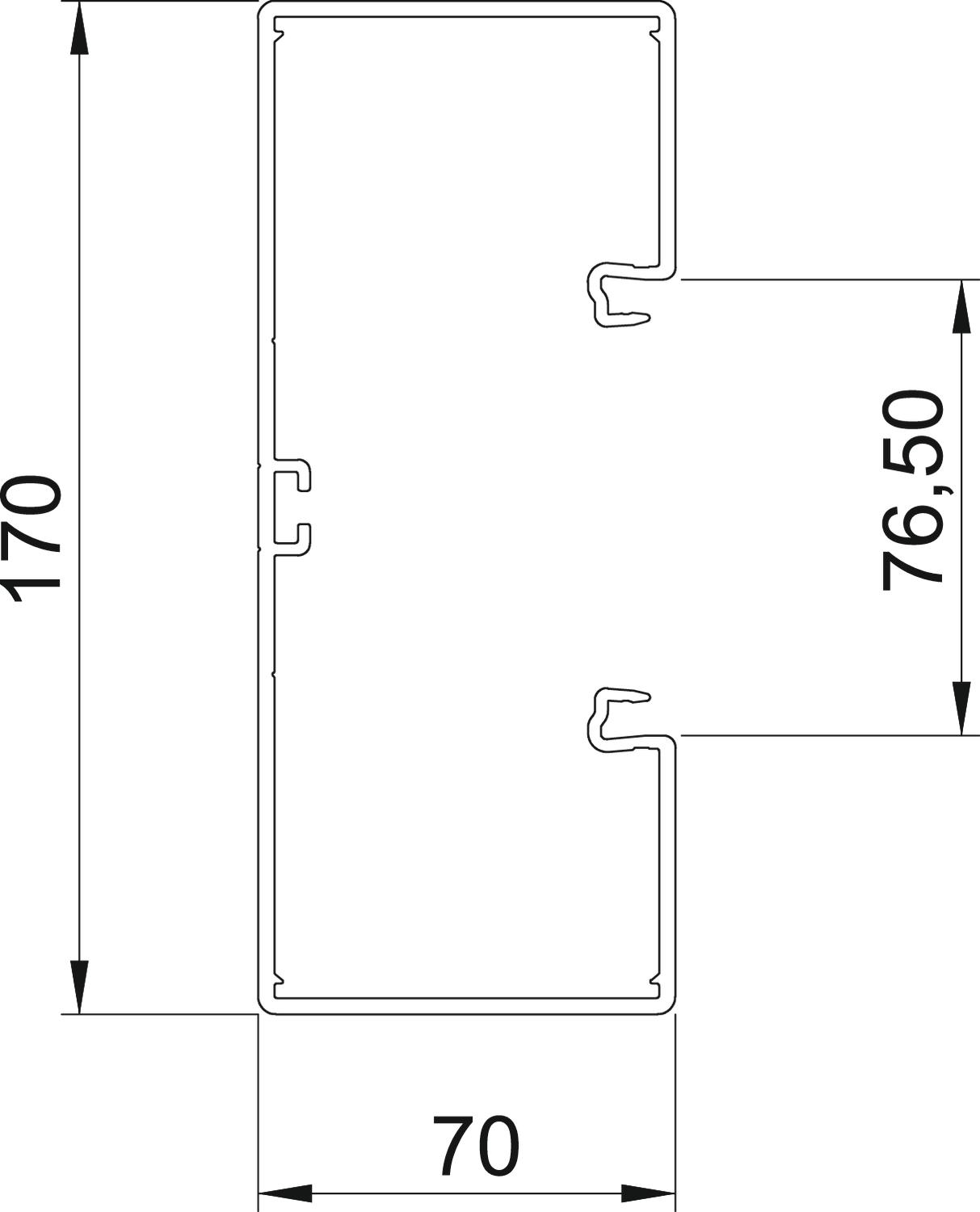

Dimension 70x170x2000
Farbe lichtgrau; RAL 7035
Halogenfrei nein
Höhe 70 mm
Kabelhalteklammer nein
Kanalverbinder ja
Länge 2000 mm
Montageart der Oberteile innenliegend
Montagelochung im Boden ja
Nutzquerschnitt 10100 mm²
Oberteil mitgeliefert nein
Oberteilbreite 76,5 mm
Schutzart IP30
Schutzfolie ja
Schutzgrad IK-Code IK08
Symmetrisch ja
Temperatureinsatzbereich max. 60 °C
Temperatureinsatzbereich min. -15 °C
Werkstoff Polyvinylchlorid
Alle Typen

Alle Typen

Typ Länge Farbe Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GK-70170RW 2000 mm reinweiß; RAL 9010 6274700
2 m 43,45 € Preis / 1 m
GK-70170CW 2000 mm cremeweiß; RAL 9001 6274701
2 m 43,45 € Preis / 1 m
GK-70170LGR 2000 mm lichtgrau; RAL 7035 6274702
2 m 43,45 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Geräteeinbaudose 71GD6, 1-fach Geräteeinbaudose 71GD6, 1-fach 71GD6 6288610
5 Stück 4,80 € Preis / 1 Stück
Geräteeinbaudose 71GD7-2, 2-fach Geräteeinbaudose 71GD7-2, 2-fach 71GD7-2 6288608
2 Stück 9,35 € Preis / 1 Stück
Zugentlastung 7ZE Zugentlastung 7ZE 7ZE 6288790
50 Stück 2,50 € Preis / 1 Stück
Kanaloberteil Kunststoff, glatt Kanaloberteil Kunststoff, glatt GK-OTGLGR 6278682
2 m 9,30 € Preis / 1 m
Endstück, für Geräteeinbaukanal Rapid 80 Typ 70170 Endstück, für Geräteeinbaukanal Rapid 80 Typ 70170 GK-E70170LGR 6274772
1 Stück 13,00 € Preis / 1 Stück
Trennwand GK-TW70 Trennwand GK-TW70 GK-TW70 6274900
2 m 8,75 € Preis / 1 m
Inneneckhaube, für Geräteeinbaukanal Rapid 80 Typ 70170 Inneneckhaube, für Geräteeinbaukanal Rapid 80 Typ 70170 GK-IH70170LGR 6274642
1 Stück 48,90 € Preis / 1 Stück
Inneneck, für Geräteeinbaukanal Rapid 80 Typ GK-70170 Inneneck, für Geräteeinbaukanal Rapid 80 Typ GK-70170 GK-I70170LGR 6274742
1 Stück 61,15 € Preis / 1 Stück
Außeneckhaube, für Geräteeinbaukanal Rapid 80 Typ 70170 Außeneckhaube, für Geräteeinbaukanal Rapid 80 Typ 70170 GK-AH70170LGR 6274612
1 Stück 49,05 € Preis / 1 Stück
Außeneck, für Geräteeinbaukanal Rapid 80 Typ GK-70170 Außeneck, für Geräteeinbaukanal Rapid 80 Typ GK-70170 GK-A70170LGR 6274712
1 Stück 61,25 € Preis / 1 Stück
Außeneckoberteil Kunststoff, glatt Außeneckoberteil Kunststoff, glatt GK-OTGALGR 6274792
1 Stück 20,60 € Preis / 1 Stück
Flachwinkelhaube, für Geräteeinbaukanal Rapid 80 Typ 70170 Flachwinkelhaube, für Geräteeinbaukanal Rapid 80 Typ 70170 GK-FH70170LGR 6274622
1 Stück 48,90 € Preis / 1 Stück
Flachwinkel, für Geräteeinbaukanal Rapid 80 Typ GK-70170 Flachwinkel, für Geräteeinbaukanal Rapid 80 Typ GK-70170 GK-F70170LGR 6274722
1 Stück 61,75 € Preis / 1 Stück
Flachwinkeloberteil Kunststoff, glatt Flachwinkeloberteil Kunststoff, glatt GK-OTGFLGR 6274492
1 Stück 20,60 € Preis / 1 Stück
T-Stück, für Geräteeinbaukanal Rapid 80 Typ GK-70170 T-Stück, für Geräteeinbaukanal Rapid 80 Typ GK-70170 GK-T70170LGR 6274762
1 Stück 65,50 € Preis / 1 Stück
Kanalklammer KL80A Kanalklammer KL80A KL80A 6288640
20 Stück 3,35 € Preis / 1 Stück
Steckdoseneinheit AR45, 2-fach Steckdoseneinheit AR45, 2-fach SDE-RW D0RW2 6119407
1 Stück 49,60 € Preis / 1 Stück
