Gelenkbogenelement 110 FS
Art.Nr. 6225498 | EAN 4012196445080
- Produktbeschreibung
-
Produktbeschreibung
Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 110 mm.
-
- Technische Daten
-
Technische Daten
Abbiegung (Winkel) verstellbar Ausführung der Sprossen Profil gelocht Ausführung des Seitenholms flaches Profil Ausführung Verbinder integrierter Verbinder Dimension 110x600 Funktionserhalt nein Holmstärke 1,5 mm Oberfläche bandverzinkt Richtungsänderung vertikal steigend/fallend Rostfreier Stahl, gebeizt nein Scharnierend ja Seitenlochung nein Weitspann-Ausführung nein Werkstoff Stahl Abmessungen

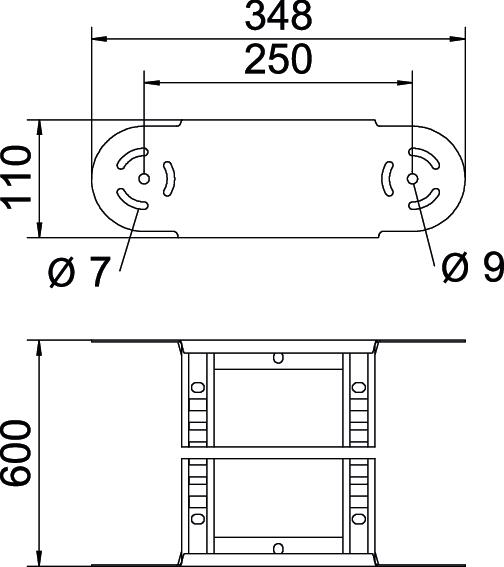

Breite 600 mm Höhe 110 mm Maß B 600 mm Maß R 600 mm - Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt LGBE 1160 FS / 6225498 , 0.16MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfKonformitätserklärung LGBE 1160 FS / 6225498 , 0.16MB , pdfUK-Konformitätserklärung LGBE 1160 FS / 6225498 , 0.09MB , pdfMontageanleitung Montageanleitung Kabelleitersysteme , 6.32MB , pdf
