Gelenkbogenelement 110 FS
Art.Nr. 6225494 | EAN 4012196445066
- Produktbeschreibung
-
Produktbeschreibung

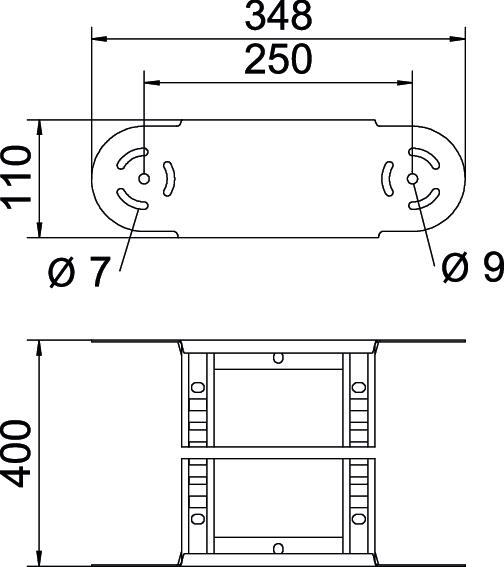

Gelenkbogenelement mit eingeschweißter Sprosse für den Einsatz bei den Kabelleitertypen mit der Seitenhöhe 110 mm.
-
- Technische Daten
-
Technische Daten
Abbiegung (Winkel) verstellbar Ausführung der Sprossen Profil gelocht Ausführung des Seitenholms flaches Profil Ausführung Verbinder integrierter Verbinder Dimension 110x400 Funktionserhalt nein Holmstärke 1,5 mm Oberfläche bandverzinkt Richtungsänderung vertikal steigend/fallend Rostfreier Stahl, gebeizt nein Scharnierend ja Seitenlochung nein Weitspann-Ausführung nein Werkstoff Stahl Abmessungen
Breite 400 mm Höhe 110 mm Maß B 400 mm Maß R 400 mm - Alle Typen
-
Alle Typen
