Kabelleiter LG 60, 3 m VS FS 3000 | 500 | 1,5 | nein | Stahl | bandverzinkt

Kabelleiter LG 60, 3 m VS FS

Art.Nr. 6208547 | EAN 4012195064077

Art.Nr. / Typ

Länge	3000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt

Werkstoff	Stahl

Oberfläche	bandverzinkt

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

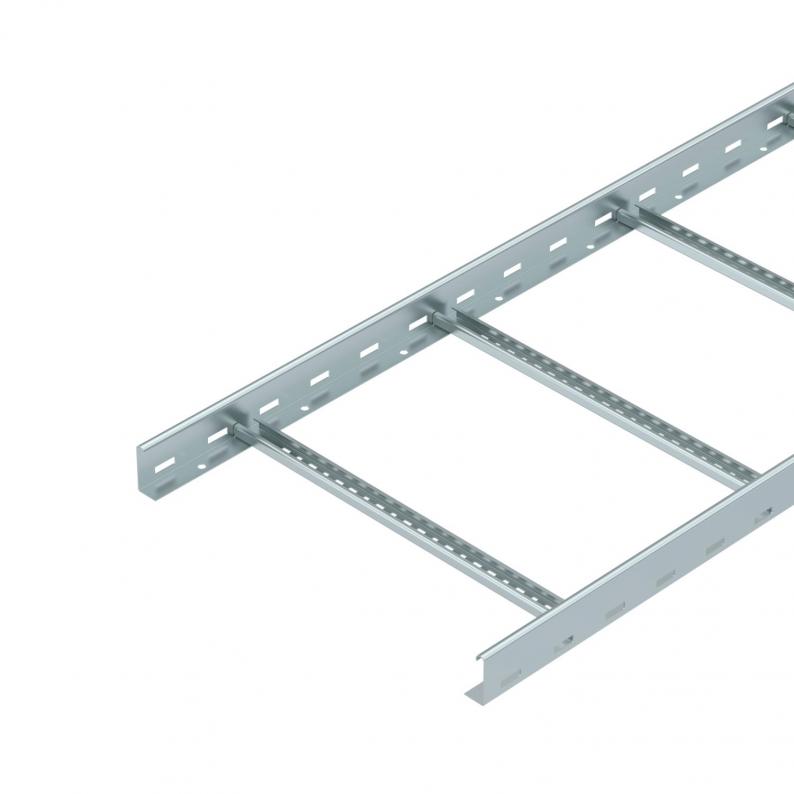

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Andere Breiten sind auf Anfrage erhältlich.

Technische Daten

Technische Daten

Abmessung	60x500x3000
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Breite	500 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	8,34 kg CO₂e / 1 Meter
Dimension	60x500x3000
Farbe	zink
Funktionserhalt	nein
Höhe	60 mm
Holmstärke	1,5 mm
Länge	3000 ft
Länge	3000 mm
Maß B	500 mm
Nutzquerschnitt	24800 mm²

Nutzquerschnitt	248 cm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	16,50
Seitenlochung	ja
Sprossenabstand	300 mm
Stützabstand 1,5m	3,1 kN/m
Stützabstand 2,0m	2,25 kN/m
Stützabstand 2,5m	1,5 kN/m
Stützabstand 3,0m	1,1 kN/m
Stützabstand 3,5m	0,75 kN/m
Stützabstand 4,0m	0,45 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	ja	Stahl	bandverzinkt	6208538	m	3 m	66,15 € Preis / 1 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	ja	Stahl	bandverzinkt	6208541	m	3 m	70,30 € Preis / 1 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	ja	Stahl	bandverzinkt	6208544	m	3 m	74,50 € Preis / 1 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	nein	Stahl	bandverzinkt	6208547	m	3 m	81,90 € Preis / 1 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	nein	Stahl	bandverzinkt	6208550	m	3 m	84,45 € Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FS	DRL 500 FS	6052509	m	3 m	142,15 € Preis / 1 m

Montagezubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 45 FS	TSG 45 FS	6062033	m	3 m	17,75 € Preis / 1 m
Klemmstück für Trennstegbefestigung A2	KS KL A2	6062284	Stück	30 Stück	72,90 € Preis / 100 Stück
Längsverbinder FS	LVG 60 FS	6208840	Stück	10 Stück	9,65 € Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	6222537	Paar	40 Paar	3,05 € Preis / 1 Paar
Multifunktionsverbinder FS	LMFV 650 FS	6225716	Stück	1 Stück	81,60 € Preis / 1 Stück
