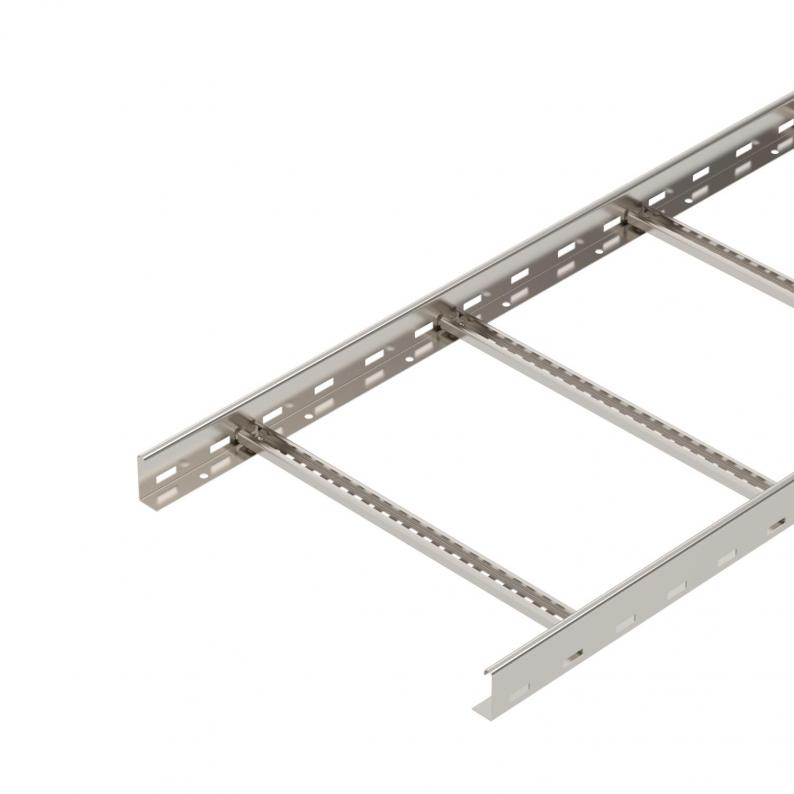

Kabelleiter LCIS 60, 6 m C30 A4
Art.Nr. 6207208 | EAN 4012196431991
- Produktbeschreibung
-
Produktbeschreibung
Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
-
- Technische Daten
-
Technische Daten
Ausführung der Sprossen Profil gelocht Ausführung des Seitenholms flaches Profil Befestigung der Sprosse geschweißt Dimension 60x500x6000 Funktionserhalt nein Holmstärke 1,5 mm Nutzquerschnitt 20000 mm² Nutzquerschnitt 200 cm² Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt ja Seitenlochung ja Sprossenabstand 300 mm Weitspann-Ausführung nein Werkstoff Edelstahl, rostfrei 1.4571 Abmessungen

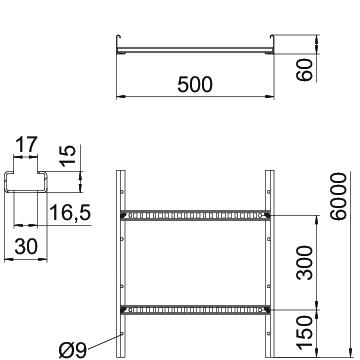

Breite 500 mm Höhe 60 mm Länge 6000 ft Länge 6000 mm Maß B 500 mm Schlitzmaß Sprosse 16,50 Belastungen
Stützabstand 1,5m 3,3 kN/m Stützabstand 2,0m 2 kN/m Stützabstand 2,5m 1,3 kN/m Stützabstand 3,0m 1 kN/m Stützabstand 3,5m 0,78 kN/m Stützabstand 4,0m 0,4 kN/m Technische Daten
Belastungsdiagramm Kabelleiter Typ LCIS 60
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
