Verdrahtungskanal, Typ LK4 N 80100
Art.Nr. 6178233 | EAN 4012196006298
- Produktbeschreibung
-
Produktbeschreibung

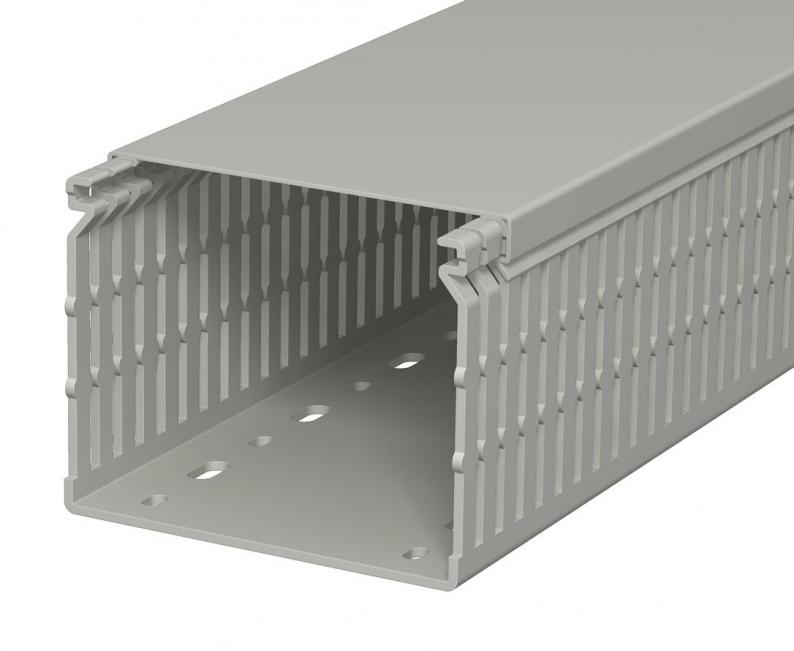

Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als metrischer Kanal. Das Nennmaß der Systemgröße entspricht dem Innenmaß der Kanäle. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Verjüngungen in den Seitenschlitzen verhindern das Herausfallen der Leitungen. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.
- Technische Daten
-
Technische Daten
Ausführung der Seitenwand geschlitzt Befestigungsart Bodenlochung Dimension 80x100x2000 Farbe steingrau; RAL 7030 Flexibel nein Halogenfrei nein Kriechstromfest ja Mit Oberteil ja Nutzquerschnitt 78,03 cm² Schlitzabstand 12,5 mm Schlitzbreite 5 mm Selbstverlöschend ja Temperatureinsatzbereich max. 60 °C Temperatureinsatzbereich min. -5 °C Werkstoff Polyvinylchlorid Abmessungen

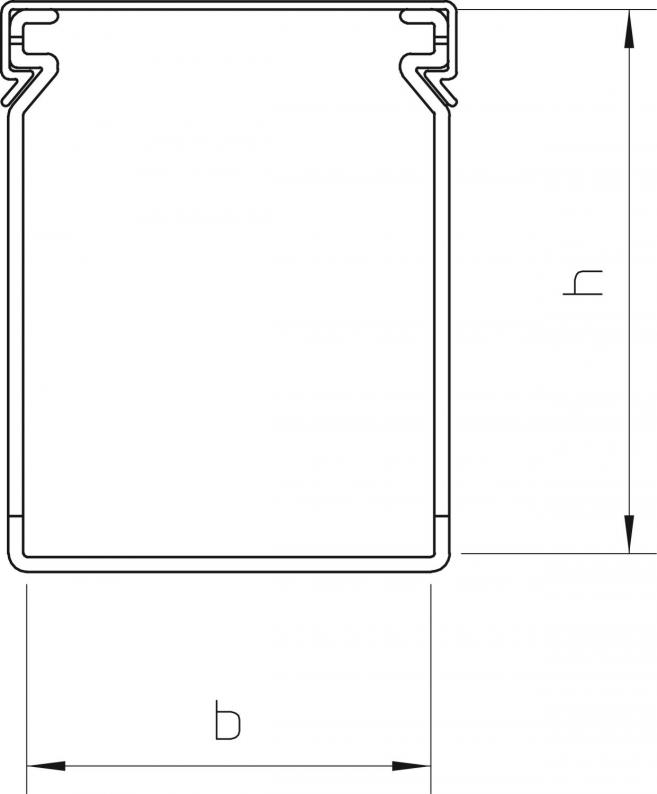

Breite 100 mm Höhe 80 mm Länge 2000 mm - Alle Typen
