Weitspannkabelrinne WKSG 110 FS
Art.Nr. 6098123 | EAN 4012196351619
- Produktbeschreibung
-

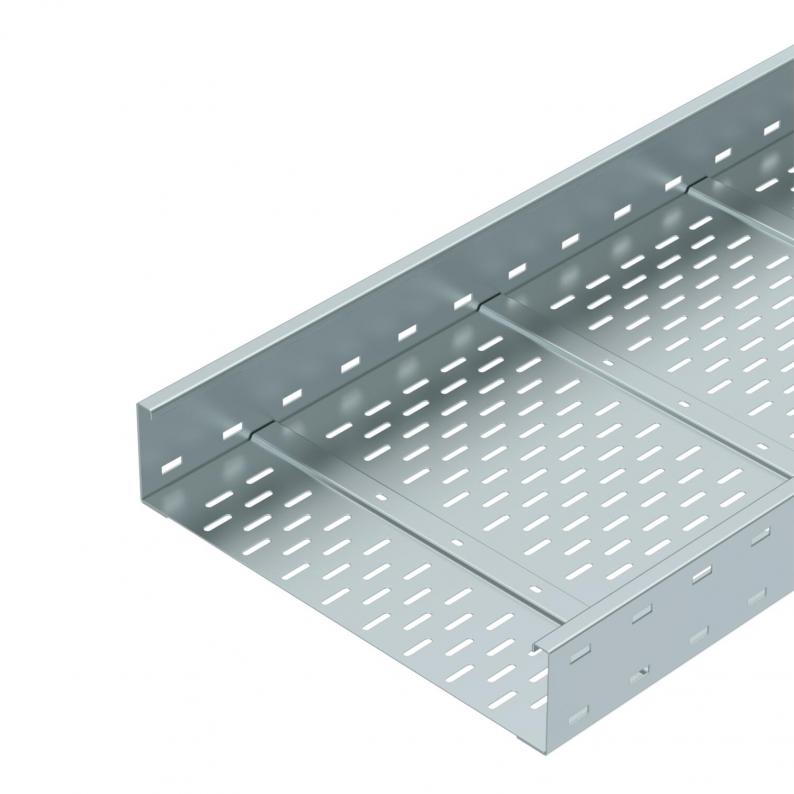

ProduktbeschreibungWeitspannkaberinnen-System, gelocht, mit der Seitenhöhe 110 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
-
- Technische Daten
-
Technische Daten

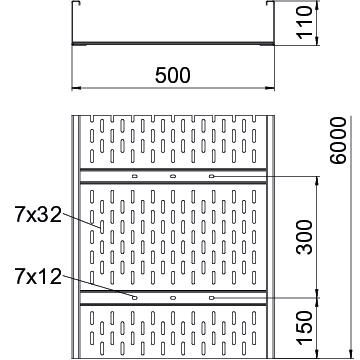

Abmessung 500 x 110 Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder ohne Verbinder Blechstärke 2 mm Breite 500 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 25,491 kg CO₂e / 1 Meter Dimension 110x500x6000 Farbe zink Funktionserhalt nein Höhe 110 mm Länge 6000 mm Magnetische Schirmdämpfung mit Deckel 50 dB Magnetische Schirmdämpfung ohne Deckel 20 dB Maß B 500 mm Maß H 10 mm Maß L 6000 mm Montagelochung im Boden ja Nutzlänge 6000 mm Nutzquerschnitt 511 cm² Nutzquerschnitt 51100 mm² Oberfläche bandverzinkt Rostfreier Stahl, gebeizt nein Seitenlochung ja Stützabstand 3,0m 2,9 kN/m Stützabstand 3,5m 2,43 kN/m Stützabstand 4,0m 2 kN/m Stützabstand 4,5m 1,72 kN/m Stützabstand 5,0m 1,5 kN/m Stützabstand 6,0m 1 kN/m Stützabstand 7,0m 0,7 kN/m Stützabstand 8,0m 0,4 kN/m Weitspann-Ausführung ja Werkstoff Stahl Technische Daten
Belastungsdiagramm Weitspannkabelrinne Typ WKSG 110
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längsverbinder FS
WRVL 110 FS 6091164 2 Stück 43,70 € Preis / 1 Stück
90°-Bogen 110 FS
WRB 90 150 FS 6098316 1 Stück 683,95 € Preis / 1 Stück
Deckel mit Drehriegel FS
WDRL 1116 50 FS 6227457 3 m 121,45 € Preis / 1 m
Trennsteg 85 FS
TSG 85 FS 6062114 3 m 25,25 € Preis / 1 m
Stoßstellenleiste FS
SSLB 500 FS 7070225 20 Stück 12,10 € Preis / 1 Stück - Downloads
-
