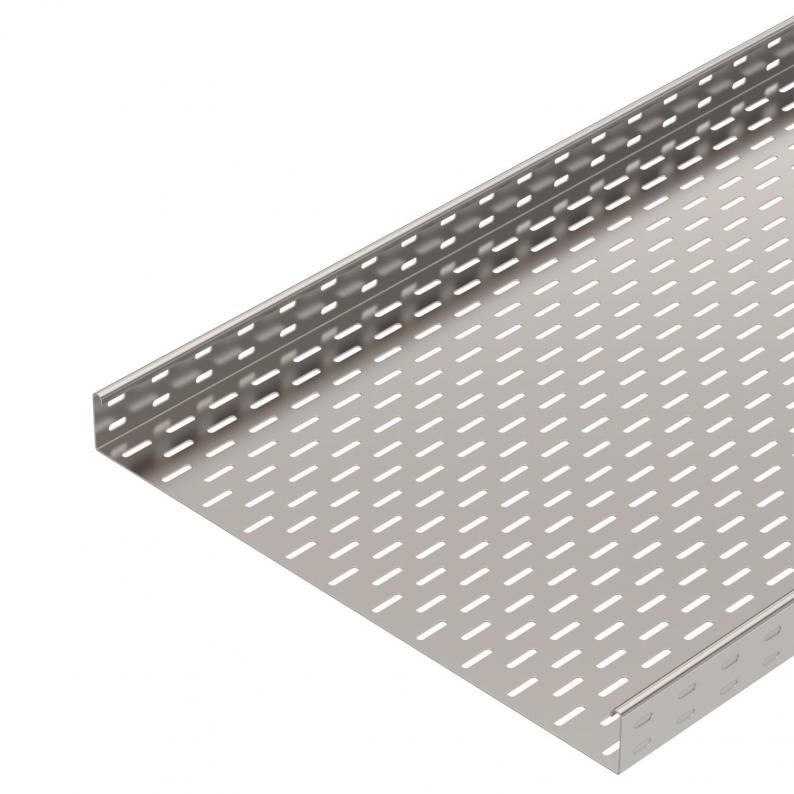

Kabelrinne SKS 60 A4
Art.Nr. 6056763 | EAN 4012196050529
- Produktbeschreibung
-
Produktbeschreibung
SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
- Technische Daten
-
Technische Daten
Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder ohne Verbinder Belastungstesttyp nach IEC 61537 Typ II Blechstärke 0,06 in Blechstärke 1,5 mm Breite 24 in Breite 600 mm Dimension 60x600x3000 Funktionserhalt ja Höhe 60 mm Höhe 2 in Länge 3000 mm Länge 10 ft Maß B 600 mm Mit Oberteil nein Montagelochung im Boden ja NATO Lochbild nein Nutzquerschnitt 358 cm² Nutzquerschnitt 35800 mm² Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt nein Seitenlochung ja Stützabstand 1,5m 2,65 kN/m Stützabstand 2,0m 1,8 kN/m Stützabstand 2,5m 1,15 kN/m Stützabstand 3,0m 0,5 kN/m Weitspann-Ausführung nein Werkstoff Edelstahl, rostfrei 1.4571 Technische Daten
Belastungsdiagramm Kabelrinne Typ SKS 60 VA
- Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
- Stützweite in m
- Holmdurchbiegung in mm bei zulässig kN/m
- Belastungsschema beim Prüfverfahren
- Belastungskurve mit Kabelrinne/-leiterbreite in mm
- Holmdurchbiegungskurve je nach Stützweite
- Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt SKS 660 A4 / 6056763 , 0.37MB , pdfLeitfaden Kabeltragsysteme , 1.65MB , pdfKatalog Kabeltragsysteme , 45.05MB , pdfKonformitätserklärung SKS 660 A4 / 6056763 , 0.16MB , pdfUK-Konformitätserklärung SKS 660 A4 / 6056763 , 0.09MB , pdfZeichengenehmigung UL-Zertifikat Kabelrinnen MKS, MKSU, DKS, SKS, SKSU , 0.24MB , pdfUmwelterklärung Umweltproduktdeklaration (EPD) , 1.38MB , pdfMontageanleitung Montageanleitung Schraubbare Kabelrinnensysteme , 9.41MB , pdf
