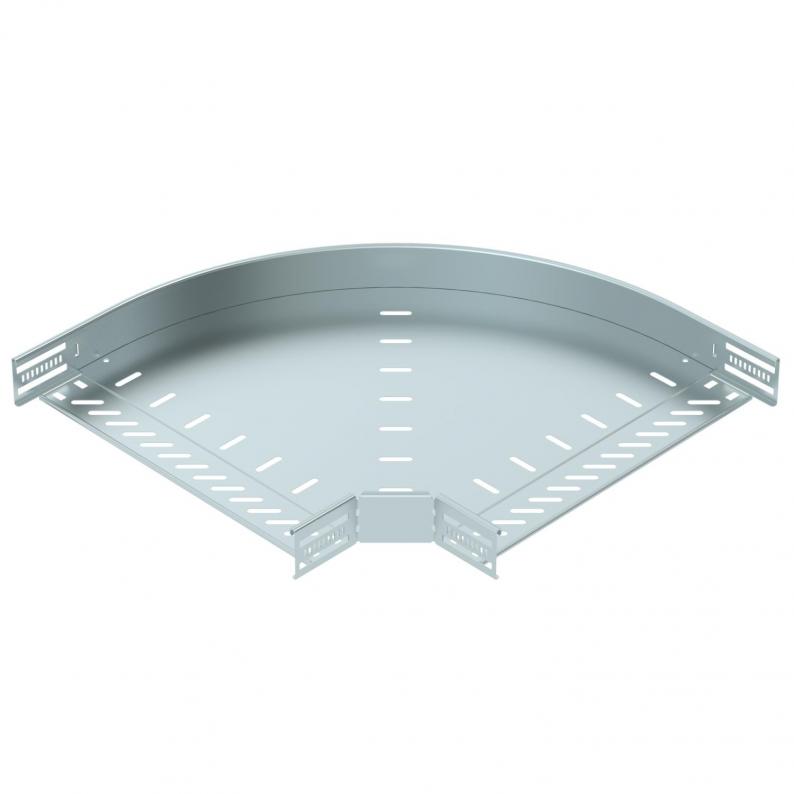

90°-Bogen 60 FS
Art.Nr. 6036568 | EAN 4012197343224
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 60x400 |
| Empfohlene Anzahl Schrauben | 14 St. |
| Farbe | zink |
| Funktionserhalt | ja |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

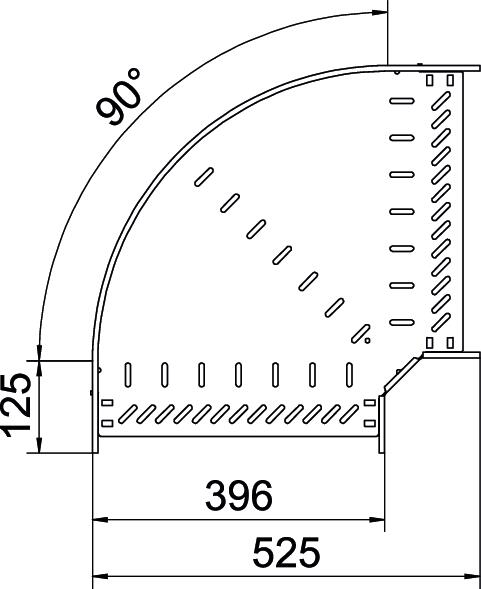

Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 400 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Farbe
Werkstoff
Art.Nr.
RB 90 610 FS
100 mm
bandverzinkt
zink
Stahl
6036560
RB 90 615 FS
150 mm
bandverzinkt
zink
Stahl
6036562
RB 90 620 FS
200 mm
bandverzinkt
zink
Stahl
6036564
RB 90 630 FS
300 mm
bandverzinkt
zink
Stahl
6036566
RB 90 640 FS
400 mm
bandverzinkt
zink
Stahl
6036568
RB 90 650 FS
500 mm
bandverzinkt
zink
Stahl
6036570
RB 90 660 FS
600 mm
bandverzinkt
zink
Stahl
6036572
