C-Gitterrinne CGR 50 FT
Art.Nr. 6017436 | EAN 4012196013999
- Produktbeschreibung
-
Produktbeschreibung
Gitterrinne in C-Form aus punktgeschweißten Stahldrähten mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung 15 dB.
- Technische Daten
-
Technische Daten
Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder ohne Verbinder Belastungstesttyp nach IEC 61537 Typ II Dimension 50x100x3000 Draht-Durchmesser 4,5 mm Funktionserhalt nein Integrierte Trennwand ohne Nutzquerschnitt 34 cm² Nutzquerschnitt 3400 mm² Oberfläche tauchfeuerverzinkt Profilform C-Form Rostfreier Stahl, gebeizt nein Weitspann-Ausführung nein Werkstoff Stahl Abmessungen

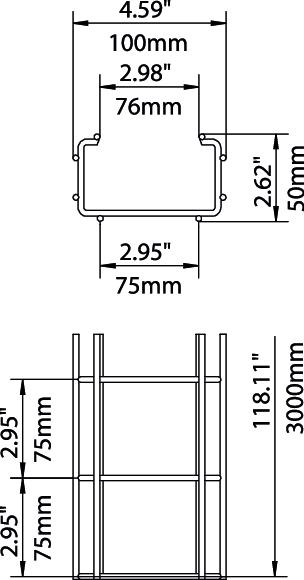

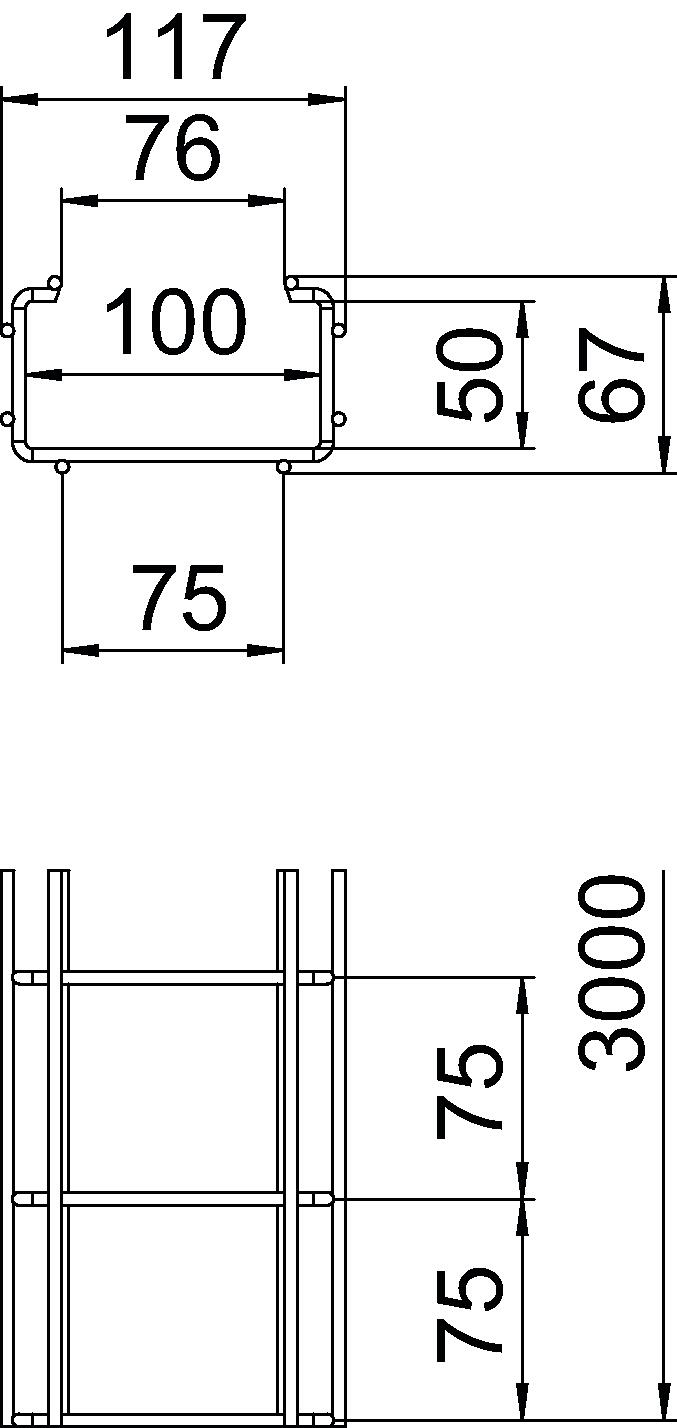

Breite 3,94 in Breite 100 mm Höhe 1,97 in Höhe 50 mm Länge 3000 mm Maß A 76 mm Maß B 117 mm Maß H 67 mm Maß l1 75 mm Belastungen
Stützabstand 1,0m 0,95 kN/m Stützabstand 1,5m 0,6 kN/m Stützabstand 2,0m 0,35 kN/m - Alle Typen
-
Alle Typen
