G-Gitterrinne Magic® 75 G
Art.Nr. 6005538 | EAN 4012195686446
- Produktbeschreibung
-
Produktbeschreibung
Gitterrinne in G-Form aus punktgeschweißten Stahldrähten mit unterschiedlichen Seitenhöhen und Breiten.
Direkte Wand- und Deckenmontage möglich. Belastungsangaben zu den unterschiedlichen Verlegearten sind auf Anfrage erhältlich.
Magnetische Schirmdämpfung 15 dB.
- Technische Daten
-
Technische Daten
Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Dimension 75x50x3000 Draht-Durchmesser 3,9 mm Funktionserhalt ja Integrierte Trennwand ohne Nutzquerschnitt 22 cm² Nutzquerschnitt 2200 mm² Oberfläche galvanisch verzinkt Profilform G-Form Rostfreier Stahl, gebeizt nein Schraublose Verbinder ja Weitspann-Ausführung nein Werkstoff Stahl Abmessungen

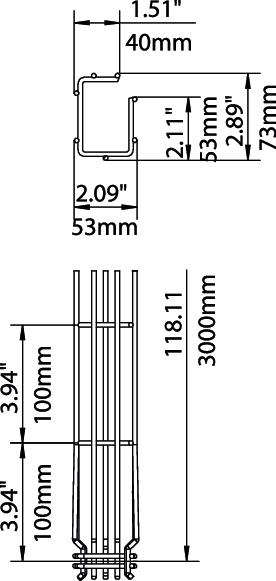

Breite 50 mm Breite 1,97 in Höhe 2,95 in Höhe 75 mm Länge 3000 mm Maß A 53 mm Maß B 53 mm Maß C 38 mm Maß H 73 mm - Alle Typen
