Schwere Gitterrinne SGR 105 A2 3000 | 300 | 105 | 6 | 268 |
morepic-1 morepic-2 video-1 video-2

Schwere Gitterrinne SGR 105 A2

Art.Nr. 6003627 | EAN 4012196622061

3000 mm
105 mm
6 mm
Finden Sie ihren Fachhändler
Brauchen Sie Hilfe?
Produktbeschreibung

Produktbeschreibung

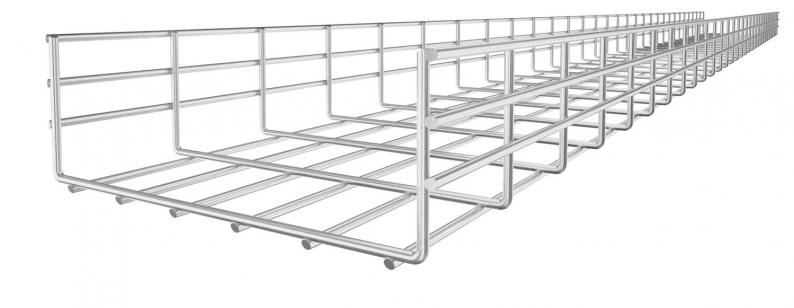

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Gitterrinne, Seitenhöhe 105 mm
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem geschraubt
Ausführung Verbinder ohne Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Breite 11,81 in
Breite 300 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 4,1 kg CO₂e / 1 Meter

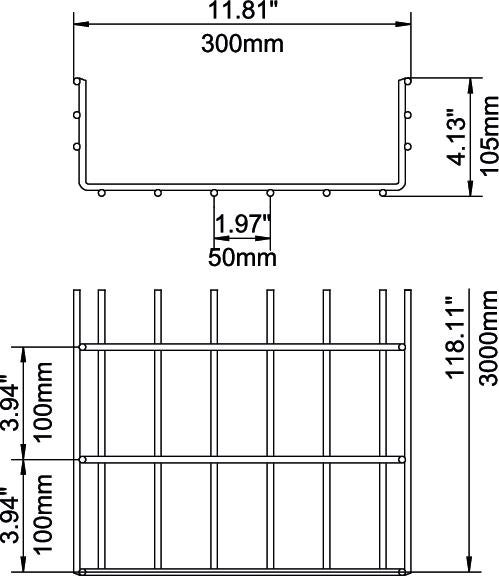

Dimension 105x300x3000
Draht-Durchmesser 6 mm
Farbe edelstahl
Höhe 4,13 in
Höhe 105 mm
Integrierte Trennwand ohne
Länge 3000 mm
Maß B 300 mm
Nutzquerschnitt 268 cm²
Nutzquerschnitt 26800 mm²
Oberfläche blank, nachbehandelt
Profilform U-Form
Stützabstand 1,0m 3,1 kN/m
Stützabstand 1,5m 1,75 kN/m
Stützabstand 2,0m 1,15 kN/m
Stützabstand 2,5m 0,79 kN/m
Stützabstand 3,0m 0,6 kN/m
Stützabstand 3,5m 0,5 kN/m
Stützabstand 4,0m 0,4 kN/m
Werkstoff Edelstahl, rostfrei 1.4301

Technische Daten

Belastungsdiagramm Gitterrinne Typ SGR 105

Belastungsdiagramm Gitterrinne Typ SGR 105
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
SGR 105 150 A2 3000 mm 150 mm 105 mm 6 mm 130 cm² 6003623
3 m 218,70 € Preis / 1 m
SGR 105 200 A2 3000 mm 200 mm 105 mm 6 mm 175 cm² 6003625
3 m 226,50 € Preis / 1 m
SGR 105 300 A2 3000 mm 300 mm 105 mm 6 mm 268 cm² 6003627
3 m 361,20 € Preis / 1 m
SGR 105 400 A2 3000 mm 400 mm 105 mm 6 mm 363 cm² 6003629
3 m 407,50 € Preis / 1 m
SGR 105 500 A2 3000 mm 500 mm 105 mm 6 mm 459 cm² 6003631
3 m 465,20 € Preis / 1 m
SGR 105 600 A2 3000 mm 600 mm 105 mm 6 mm 554 cm² 6003633
3 m 581,10 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Stoßstellenverbinder A2 Stoßstellenverbinder A2 GUV 6 A2 6016574
20 Stück 4,40 € Preis / 1 Stück
Deckel, ungelocht A2 Deckel, ungelocht A2 DRLU 300 A2 6052834
3 m 122,95 € Preis / 1 m

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 85 A2 Trennsteg 85 A2 TSG 85 A2 6062173
3 m 56,65 € Preis / 1 m
Deckelklammer, universal A2 Deckelklammer, universal A2 DKU A2 6065600
20 Stück 167,20 € Preis / 100 Stück
Kabelabgangsblech A2 Kabelabgangsblech A2 KAB GR A2 6220145
10 Stück 14,80 € Preis / 1 Stück
