Gitterrinne GR-Magic® 105 FT
Art.Nr. 6002445 | EAN 4012196022076
- Produktbeschreibung
-

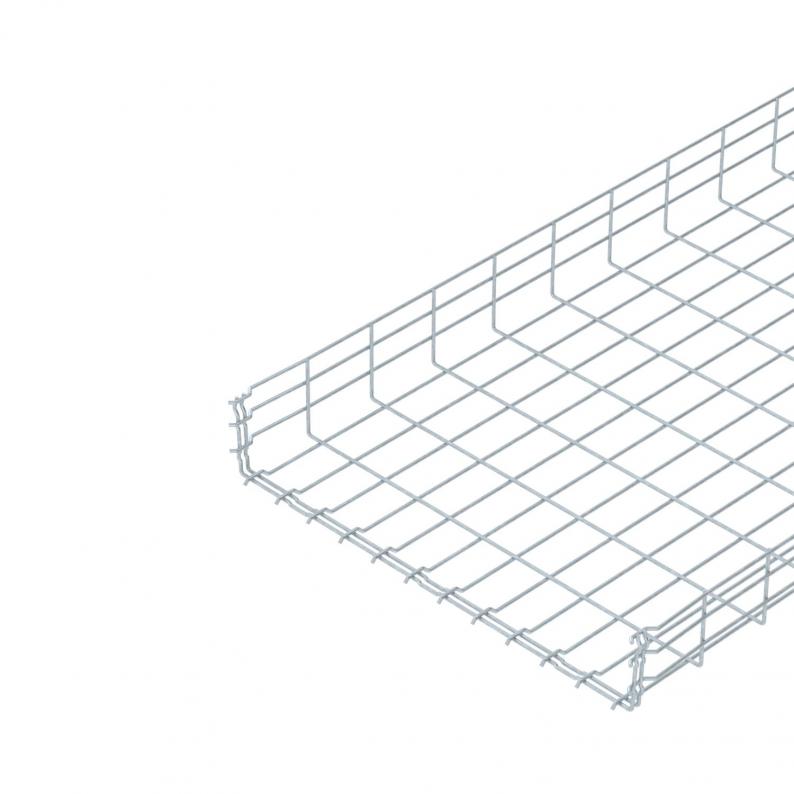

ProduktbeschreibungGitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
-
- Technische Daten
-
Technische Daten

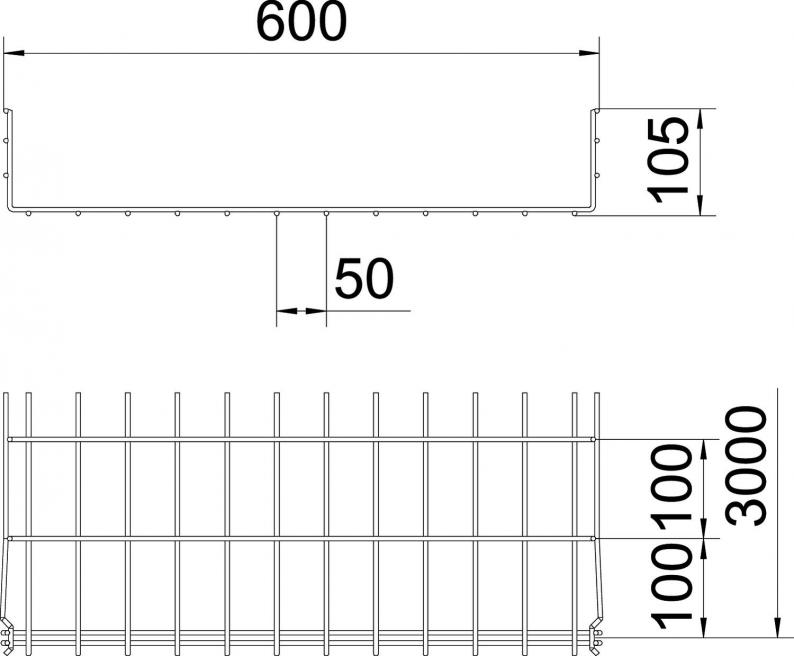

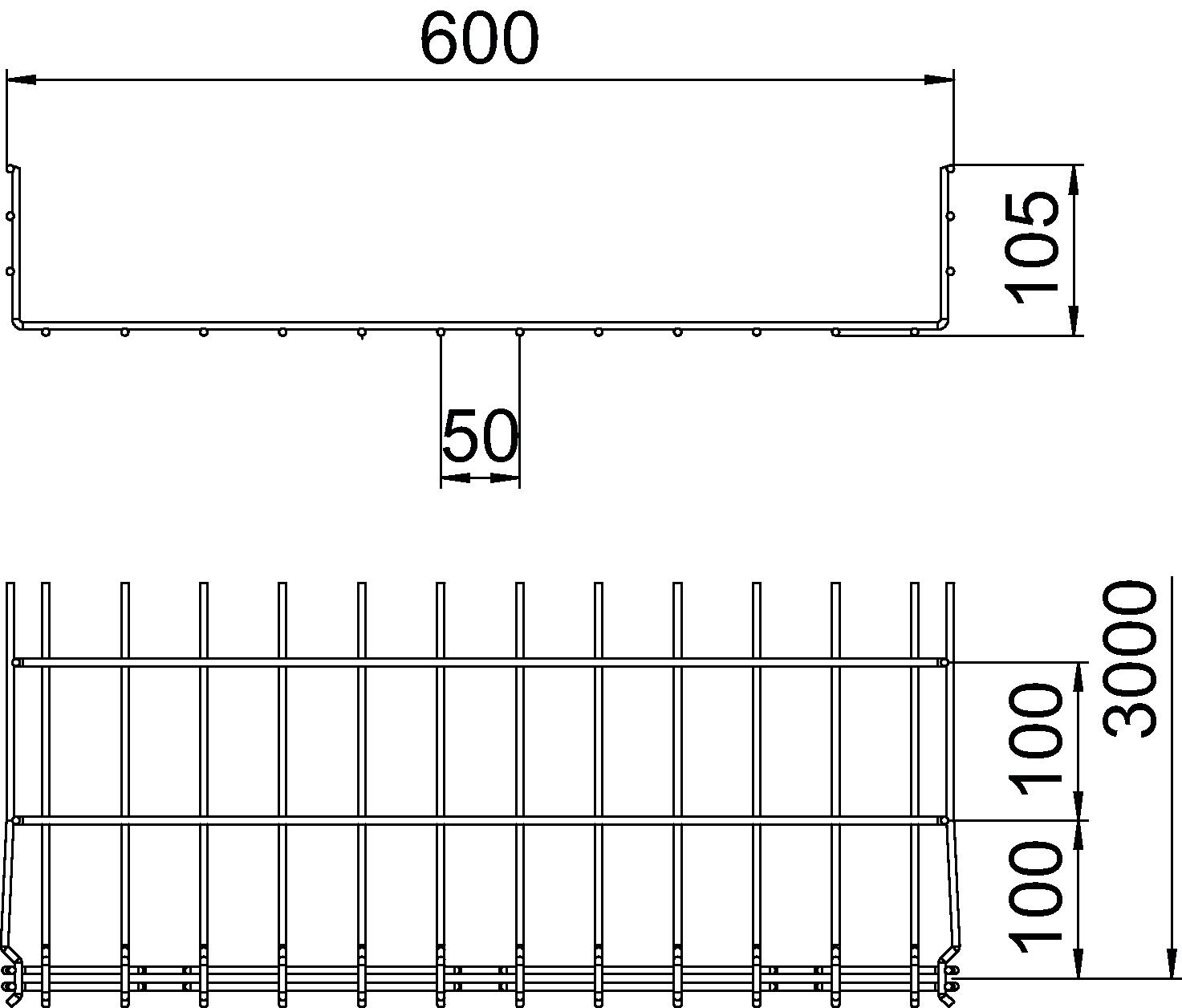

Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Breite 23,62 in Breite 600 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 7,5378 kg CO₂e / 1 Meter Dimension 105x600x3000 Draht-Durchmesser 4,8 mm Farbe zink Funktionserhalt nein Höhe 105 mm Höhe 4,13 in Integrierte Trennwand ohne Länge 3000 mm Maß B 600 mm Maß H 108 mm Nutzquerschnitt 554 cm² Nutzquerschnitt 55400 mm² Oberfläche tauchfeuerverzinkt Profilform U-Form Rostfreier Stahl, gebeizt nein Schraublose Verbinder ja Stützabstand 1,0m 1,6 kN/m Stützabstand 1,5m 0,8 kN/m Stützabstand 2,0m 0,5 kN/m Stützabstand 2,5m 0,33 kN/m Stützabstand 3,0m 0,3 kN/m Weitspann-Ausführung nein Werkstoff Stahl Technische Daten
Belastungsdiagramm Gitterrinne Typ GRM 105
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FT
DGRR 600 FT 6001834 3 m 215,20 € Preis / 1 m
Eckverbinder FT
GEV 36 FT 6016723 20 Stück 2,30 € Preis / 1 Stück Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Klemmstück für Trennstegbefestigung
KS GR A2 6062282 30 Stück 61,60 € Preis / 100 Stück
Trennsteg 85 DD
TSG 85 DD 6062331 3 m 28,85 € Preis / 1 m
Kabelabgangsblech FT
KAB GR FT 6220142 10 Stück 8,95 € Preis / 1 Stück - Downloads
-
