Gitterrinne GR-Magic® 105 FT
Art.Nr. 6002431 | EAN 4012196021239
- Produktbeschreibung
-
ProduktbeschreibungGitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
-
- Technische Daten
-
Technische Daten

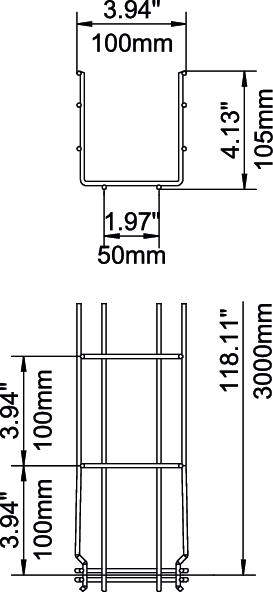

Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Breite 100 mm Breite 3,94 in CO₂ Fußabdruck (GWP) Cradle-to-Gate 2,1665 kg CO₂e / 1 Meter Dimension 105x100x3000 Draht-Durchmesser 3,9 mm Farbe zink Funktionserhalt nein Höhe 105 mm Höhe 4,13 in Integrierte Trennwand ohne Länge 3000 mm Maß B 100 mm Maß H 108 mm Nutzquerschnitt 8200 mm² Nutzquerschnitt 82 cm² Oberfläche tauchfeuerverzinkt Profilform U-Form Rostfreier Stahl, gebeizt nein Schraublose Verbinder ja Stützabstand 1,0m 0,8 kN/m Stützabstand 1,5m 0,55 kN/m Stützabstand 2,0m 0,37 kN/m Stützabstand 2,5m 0,27 kN/m Stützabstand 3,0m 0,25 kN/m Weitspann-Ausführung nein Werkstoff Stahl Technische Daten
Belastungsdiagramm Gitterrinne Typ GRM 105
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
