Gitterrinne GR-Magic® 55 A2

Art.Nr. 6001074 | EAN 4012196101351

3000 mm
55 mm
Produktbeschreibung
Produktbeschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Brandschutz Funktionserhalt kabelspezifische Tragkonstruktion
Breite 5,91 in
Breite 150 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 4,3117 kg CO₂e / 1 Meter

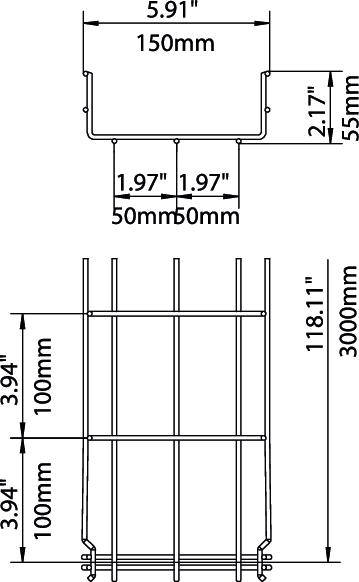

Dimension 55x150x3000
Draht-Durchmesser 3,9 mm
Farbe edelstahl
Funktionserhalt ja
Höhe 2,17 in
Höhe 55 mm
Integrierte Trennwand ohne
Länge 3000 mm
Maß B 150 mm
Maß H 58 mm
Nutzquerschnitt 63 cm²
Nutzquerschnitt 6300 mm²
Oberfläche blank, nachbehandelt
Profilform U-Form
Rostfreier Stahl, gebeizt ja
Schraublose Verbinder ja
Stützabstand 1,0m 0,35 kN/m
Stützabstand 1,5m 0,2 kN/m
Stützabstand 2,0m 0,1 kN/m
Stützabstand 2,5m 0,1 kN/m
Werkstoff Edelstahl, rostfrei 1.4301

Technische Daten

Belastungsdiagramm Gitterrinne Typ GRM 55 VA

Belastungsdiagramm Gitterrinne Typ GRM 55 VA
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001070
3 m 77,60 € Preis / 1 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001072
3 m 79,90 € Preis / 1 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001074
3 m 93,15 € Preis / 1 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001076
3 m 102,20 € Preis / 1 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001078
3 m 150,80 € Preis / 1 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001080
3 m 240,55 € Preis / 1 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nein 6001082
3 m 301,75 € Preis / 1 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nein 6001085
3 m 344,40 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar A2 Deckel für Gitterrinne, rastbar A2 DGRR 150 A2 6001864
3 m 88,30 € Preis / 1 m
Eckverbinder A2 Eckverbinder A2 GEV 36 A2 6016731
20 Stück 4,30 € Preis / 1 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 45 A2 Trennsteg 45 A2 TSG 45 A2 6062025
3 m 39,35 € Preis / 1 m
Klemmstück für Trennstegbefestigung Klemmstück für Trennstegbefestigung KS GR A2 6062282
30 Stück 61,60 € Preis / 100 Stück
Kabelabgangsblech A2 Kabelabgangsblech A2 KAB GR A2 6220145
10 Stück 14,80 € Preis / 1 Stück
