Schwere Gitterrinne SGR 55 FT 3000 | 150 | 55 | 6 | 63 |
morepic-1 morepic-2 video-1

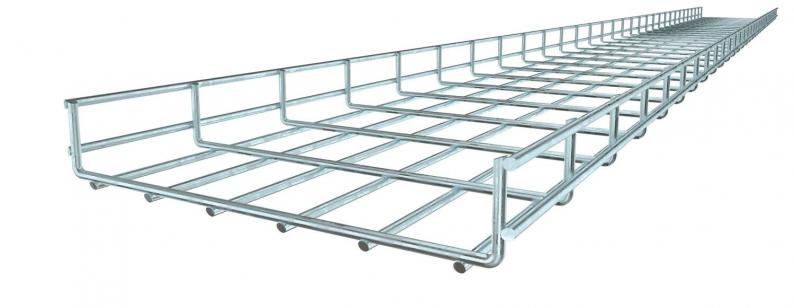

Schwere Gitterrinne SGR 55 FT

Art.Nr. 6000190 | EAN 4012196397662

3000 mm
55 mm
6 mm
Finden Sie ihren Fachhändler
Brauchen Sie Hilfe?
Produktbeschreibung

Produktbeschreibung

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Gitterrinne, Seitenhöhe 55 mm
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem geschraubt
Ausführung Verbinder ohne Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Breite 5,91 in
Breite 150 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate 3,41 kg CO₂e / 1 Meter
Dimension 55x150x3000
Draht-Durchmesser 6 mm
Farbe zink
Höhe 55 mm
Höhe 2,17 in
Länge 3000 mm
Maß B 150 mm
Nutzquerschnitt 63 cm²
Nutzquerschnitt 6300 mm²
Oberfläche tauchfeuerverzinkt
Profilform U-Form
Stützabstand 1,0m 2 kN/m
Stützabstand 1,5m 1,15 kN/m
Stützabstand 2,0m 0,75 kN/m
Stützabstand 2,5m 0,5 kN/m
Stützabstand 3,0m 0,4 kN/m
Werkstoff Stahl

Technische Daten

Belastungsdiagramm Gitterrinne Typ SGR 55

Belastungsdiagramm Gitterrinne Typ SGR 55
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
SGR 55 100 FT 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000122
3 m 48,50 € Preis / 1 m
SGR 55 150 FT 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000190
3 m 52,90 € Preis / 1 m
SGR 55 200 FT 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000209
3 m 53,60 € Preis / 1 m
SGR 55 300 FT 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000331
3 m 68,70 € Preis / 1 m
SGR 55 400 FT 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000451
3 m 81,70 € Preis / 1 m
SGR 55 500 FT 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000515
3 m 96,20 € Preis / 1 m
SGR 55 600 FT 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000775
3 m 104,10 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Stoßstellenverbinder FT Stoßstellenverbinder FT GUV 6 FT 6016573
20 Stück 3,40 € Preis / 1 Stück
Deckel, ungelocht DD Deckel, ungelocht DD DRLU 150 DD 6052647
3 m 58,05 € Preis / 1 m

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 45 DD Trennsteg 45 DD TSG 45 DD 6062321
3 m 22,60 € Preis / 1 m
Deckelklammer, universal A2 Deckelklammer, universal A2 DKU A2 6065600
20 Stück 167,20 € Preis / 100 Stück
Kabelabgangsblech FT Kabelabgangsblech FT KAB GR FT 6220142
10 Stück 8,95 € Preis / 1 Stück
