Gitterrinne GR-Magic® 35 G
Art.Nr. 6000062 | EAN 4012195037149
- Produktbeschreibung
-
ProduktbeschreibungGitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
-
- Technische Daten
-
Technische Daten

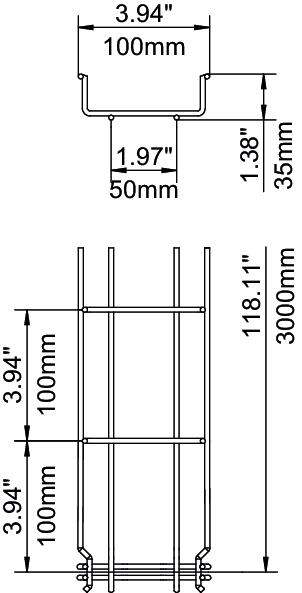

Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Breite 3,94 in Breite 100 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 0,9521 kg CO₂e / 1 Meter Dimension 35x100x3000 Draht-Durchmesser 3,9 mm Farbe zink Funktionserhalt nein Höhe 1 in Höhe 35 mm Integrierte Trennwand ohne Länge 3000 mm Maß B 100 mm Nutzquerschnitt 3500 mm² Nutzquerschnitt 35 cm² Oberfläche galvanisch verzinkt Profilform U-Form Rostfreier Stahl, gebeizt nein Schraublose Verbinder ja Stützabstand 1,0m 0,25 kN/m Stützabstand 1,5m 0,11 kN/m Stützabstand 2,0m 0,1 kN/m Weitspann-Ausführung nein Werkstoff Stahl Technische Daten
Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 35
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FS
DGRR 100 FS 6001842 3 m 34,00 € Preis / 1 m
Eckverbinder G
GEV 36 G 6016715 20 Stück 2,10 € Preis / 1 Stück Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 30 FS
TSG 30 FS 6062050 3 m 17,10 € Preis / 1 m
Klemmstück für Trennstegbefestigung
KS GR A2 6062282 30 Stück 61,60 € Preis / 100 Stück
Kabelabgangsblech FS
KAB GR FS 6220139 10 Stück 7,60 € Preis / 1 Stück - Downloads
-
