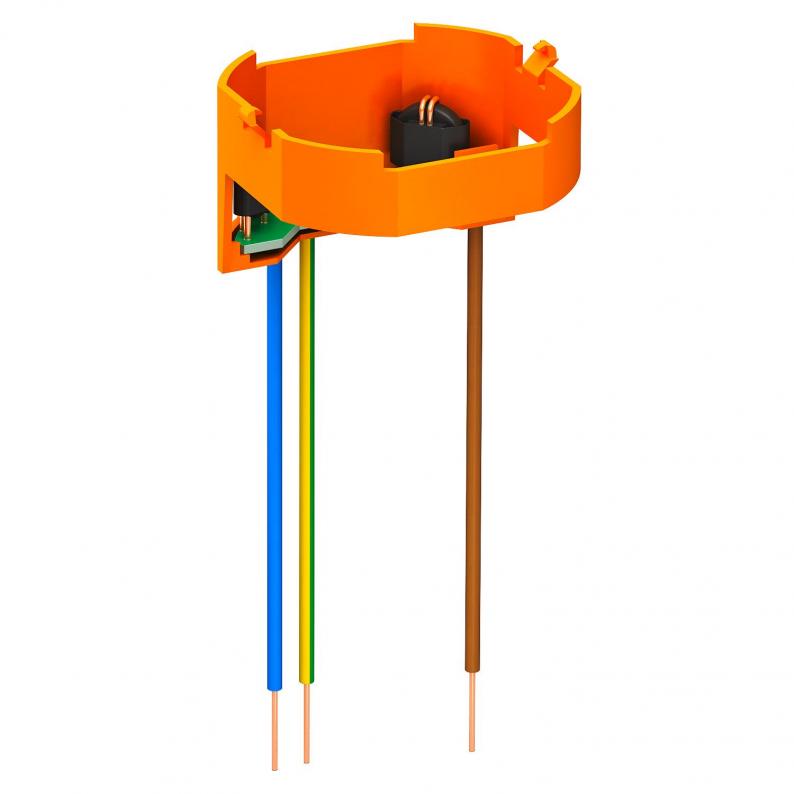

Überspannungsschutzmodul 230 V für Schutzkontaktsteckdosen
Art.Nr. 5092441 | EAN 4012196426690
- Produktbeschreibung
-
ProduktbeschreibungÜberspannungsschutz / Netzfeinschutz Typ 3 nach EN 61643-11 für Schutzkontakt-Steckdosen.
• Thermische Abtrennvorrichtung mit akustischer Defektmeldung
• Y-Schutzschaltung für erhöhte Sicherheit
• Montage durch Einrasten am Tragring der Steckdose
• Halogenfreier Kunststoff (UL 94 V-0)
• Kennzeichnung der Steckdose durch beiliegendem Schild
Anwendung: Zur Nachrüstung an handelsüblichen SchuKo-Steckdosen.
-
- Technische Daten
-
Anschlussmöglichkeiten
Ableitstoßstrom (8/20 µs) [gesamt] 5 kA Anschlusskabellänge 0,1 m Ansprechzeit <25 ns Ausführung akustische Funktionsanzeige Betriebstemperatur max. 40 °C Betriebstemperatur min. -5 °C Dimension 230V Fernsignalisierung nein Gemeinsamer Schutzpegel [L-PE] 1500 kV Höchste Dauerspannung AC 255 V Leitungsart für Überspannungsschutzgeräte Energieleitung AC LPZ 2→3 Max. netzseitiger Überstromschutz 16 Maximale Vorsicherung 16 A Maximaler Ableitstoßstrom (8/20 μs) 5 kA Montageart Wandsteckdose Nennableitstoßstrom (8/20 µs) 3 kA Nennlaststrom (Ein- / Ausgangsklemme) 16 A Nennspannung AC (50 / 60 Hz) 230 V Netzform sonstige Polzahl 2 Prüfklasse Typ 3 ja Schutzart IP20 Schutzpegel Ader - Erde 1500 V Schutzpegel [L-N] ≤1500 Signalisierung am Gerät akustisch SPD nach EN 61643-11 Typ 3 SPD nach IEC 61643-1 class III - Alle Typen
