Quick-Schelle, schwarz
Art.Nr. 2149567 | EAN 4012195616399
- Produktbeschreibung
-
ProduktbeschreibungAufputzschelle zur Aufnahme von metrischen Stahlpanzerrohren, leichten und schweren Isolierrohren sowie Elektroinstallationsrohr Quick-Pipe. Universelle Befestigungsmöglichkeiten an Wand und Decke im Innen- und geschützten Außenbereich. Mit Langloch zum seitlichen Ausrichten bei Montage mit Holzschraube oder Schlagdübel. Werkzeuglose Rohrmontage. Aneinander reihbar auch mit OBO Multi-Quick- oder starQuick-Schelle. Größe M16 - M32 kann auf Gewinde M6 geschraubt werden. Befestigungsabstand 50 - 60 cm, max. Auszugswerte F bei 20° C Raumtemperatur siehe Tabelle.
-
- Technische Daten
-
Technische Daten

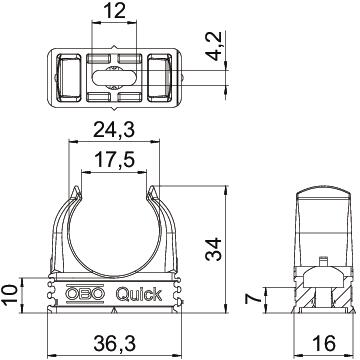

Anreihbar ja Anzahl der Kabel/Rohre 1 Auszugwerte 90 N Befestigungsart Schraubloch Dimension M25 Farbe tiefschwarz; RAL 9005 Geschlossen nein Halogenfrei ja Maß A 36,3 mm Maß B 16 mm Maß C 17,5 mm Maß D 24,3 mm Maß E 12 mm Maß F 4,2 mm Maß h 10 mm Maß H 34 mm Mit Einlage nein Nenngröße/Text M25 UV-beständig nein Werkstoff Polypropylen - Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt 2955 M25 SW / 2149567 , 0.22MB , pdfBroschüre Quick Pipe , 2.10MB , pdfZeichengenehmigung Zeichengenehmigung VDE Quick-Schelle , 0.48MB , pdf
