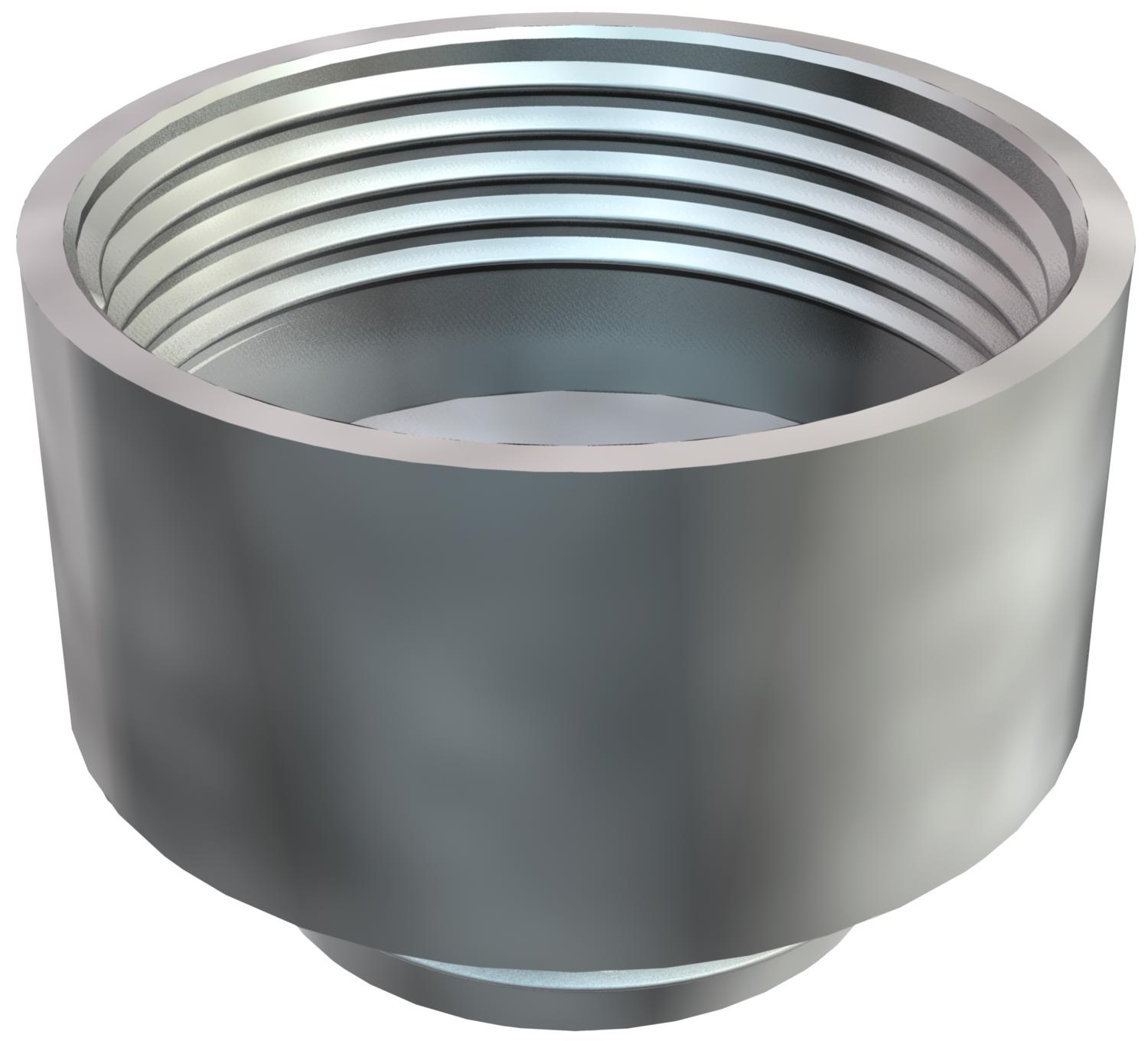

Adapter Erweiterung M - PG
Adapter Erweiterung M - PG
Art.Nr. 2088318 | EAN 4012195390961
Art.Nr. / Typ
Gewindemaß PG Innen
Gewindemaß metrisch Außen
kl. VKE: 20 Stück
20Stück
Beschreibung
Die Anwendungsgebiete für Messing-Kabelverschraubungen reichen von Kabelabzweigkästen als Verteiler-/Verbindungskästen bis hin zur großen industriellen Anwendung für die sichere Bodeneinführung bei Schaltschränken mit Steuer- und Verteilerfunktion. Für den mechanisch gehobenen Anspruch bietet OBO die gesamte Familie mit langem und kurzem Anschlußgewinde sowie Gegenmutter in metrischem und PG-Gewinde an.
Technische Daten
Technische Daten
| Dimension | M20-PG16 |
|---|---|
| explosionsgeschützt | nein |
| Gewindeart Außengewinde | metrisch |
| Gewindeart Innengwinde | PG |
| Gewindemaß metrisch Außen | 20 |
| Gewindemaß PG Innen | 16 |
| Oberfläche | vernickelt |
| Vernickelt | ja |
| Werkstoff | Messing |
Abmessungen
| Maß D | 24 mm |
|---|---|
| Maß L | 19,5 mm |
| Maß L1 | 6 mm |
| Maß L2 | 13,5 mm |
| Maß L3 | 9 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Schlüsselweite
Gewindemaß PG Innen
Gewindemaß metrisch Außen
Art.Nr.
165 ADA M12-PG7
14
7
12
2088301
165 ADA M16-PG11
22
11
16
2088302
165 ADA M20-PG13
22
13,5
20
2088303
165 ADA M25-PG16
27
16
25
2088304
165 ADA M40-PG29
43
29
40
2088306
165 ADA M50-PG42
57
42
50
2088307
165 ADA M16-PG9
17
9
16
2088312
165 ADA M20-PG11
22
11
20
2088316
165 ADA M20-PG16
16
20
2088318
165 ADA M25-PG21
30
21
25
2088324
165 ADA M32-PG29
40
29
32
2088330
165 ADA M63-PG48
65
48
63
2088348
Schlüsselweite
Gewindemaß PG Innen
Gewindemaß metrisch Außen
165 ADA M12-PG7
Art.Nr.
2088301
Schlüsselweite
14
Gewindemaß PG Innen
7
Gewindemaß metrisch Außen
12
165 ADA M16-PG11
Art.Nr.
2088302
Gewindemaß PG Innen
11
Schlüsselweite
22
Gewindemaß metrisch Außen
16
165 ADA M20-PG13
Art.Nr.
2088303
Schlüsselweite
22
Gewindemaß PG Innen
13,5
Gewindemaß metrisch Außen
20
165 ADA M25-PG16
Art.Nr.
2088304
Gewindemaß metrisch Außen
25
Gewindemaß PG Innen
16
Schlüsselweite
27
165 ADA M40-PG29
Art.Nr.
2088306
Gewindemaß PG Innen
29
Gewindemaß metrisch Außen
40
Schlüsselweite
43
165 ADA M50-PG42
Art.Nr.
2088307
Gewindemaß PG Innen
42
Gewindemaß metrisch Außen
50
Schlüsselweite
57
165 ADA M16-PG9
Art.Nr.
2088312
Gewindemaß metrisch Außen
16
Gewindemaß PG Innen
9
Schlüsselweite
17
165 ADA M20-PG11
Art.Nr.
2088316
Gewindemaß metrisch Außen
20
Gewindemaß PG Innen
11
Schlüsselweite
22
165 ADA M20-PG16
Art.Nr.
2088318
Gewindemaß PG Innen
16
Gewindemaß metrisch Außen
20
165 ADA M25-PG21
Art.Nr.
2088324
Schlüsselweite
30
Gewindemaß PG Innen
21
Gewindemaß metrisch Außen
25
165 ADA M32-PG29
Art.Nr.
2088330
Gewindemaß metrisch Außen
32
Schlüsselweite
40
Gewindemaß PG Innen
29
165 ADA M63-PG48
Art.Nr.
2088348
Gewindemaß metrisch Außen
63
Gewindemaß PG Innen
48
Schlüsselweite
65
