Hutmutterkabelverschraubung, EMV-Federkontakt, metrisches Gewinde, vernickelt

Hutmutterkabelverschraubung, EMV-Federkontakt, metrisches Gewinde, vernickelt

Art.Nr. 2086185 | EAN 4012195655541

Alle Ausführungen anzeigen
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein

kl. VKE: 5 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

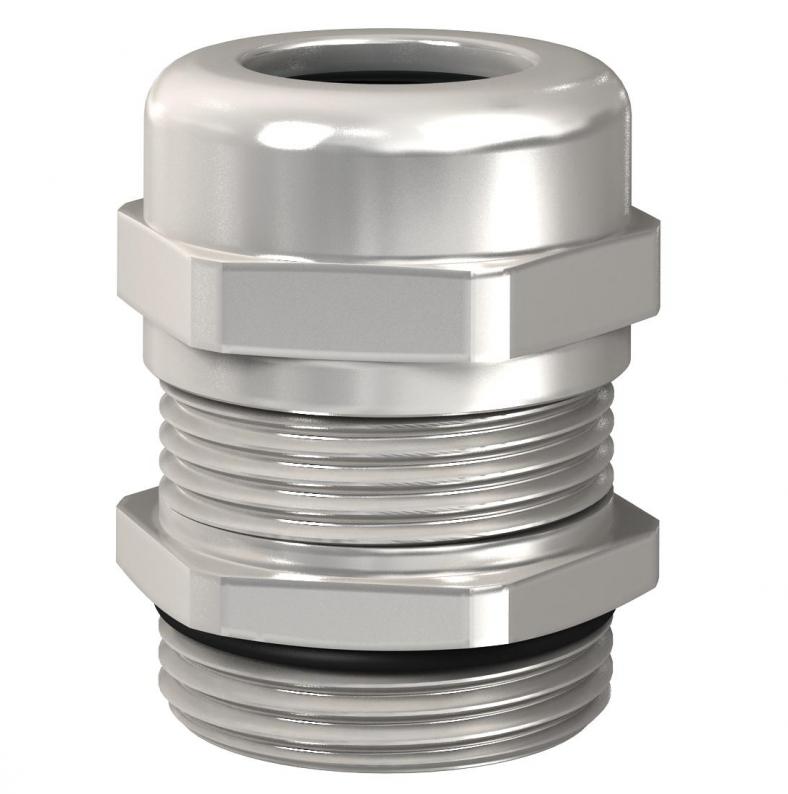

Robuste EMV Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Die Kontaktierung zwischen Verschraubung und Schirmgeflecht erfolgt über eine Kontaktfeder. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem O-Dichtring am Anschlussgewinde, Schutzart IP68 bei 5 bar/1 h.
* Preise laut DEL-Notierung.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schutzart IP 68
  • Gewinde Metrisch

Technische Daten

Technische Daten

Art der DichtungDichtring
Ausführunggerade
Biegeschutznein
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,4084 kg CO₂e / 1 Stück
Dichtbereich D max.35 mm
Dichtbereich D min.24 mm
DimensionM50
Flachkabelverschraubungnein
für Ex-Zoneohne
GewindeM50 x 1,5
Gewindelänge9 mm
Glasfaserverstärktnein
Halogenfreinein
Mehrfach Dichteinsatznein
Mit Gegenmutternein
Oberflächevernickelt
Schlagfestnein
Schlüsselweite55
SchutzartIP68
Temperatureinsatzbereich max.100 °C
Temperatureinsatzbereich min.-20 °C
WerkstoffMessing
Zugentlastungsmöglichkeitja

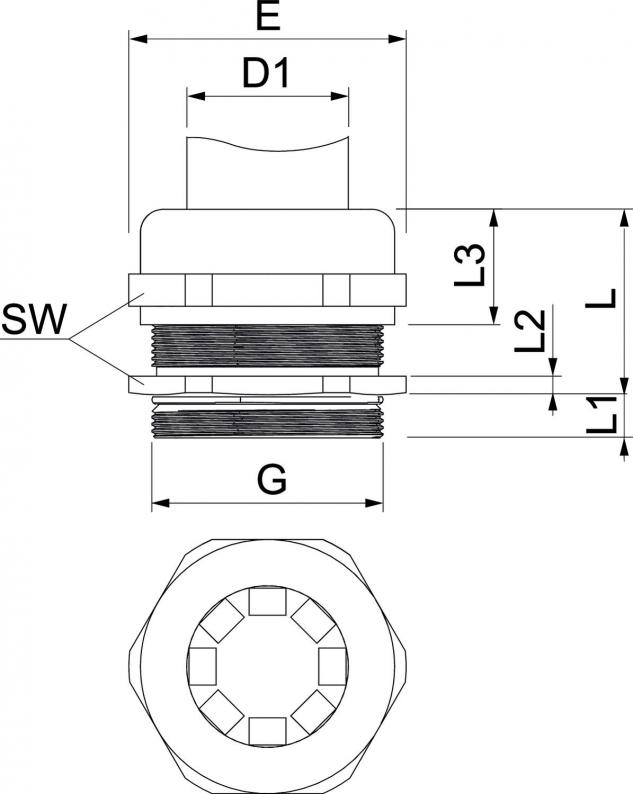

Abmessungen

Breite60 mm
Höhe49,5 mm
Länge55 mm
Maß D124 mm
Maß E60 mm
Maß GM50x1,5 mm
Maß L40,5 mm
Maß L19 mm
Maß L24,5 mm
Maß L321 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)

Zubehör

Montagezubehör
Typ
169 MSS M50

kl. VKE: 25 Stück

Ausführungen

Gewinde
V-TEC VM16 EMV-K
Art.Nr.
2086165
Mehrfach Dichteinsatz
nein
Gewinde
M16 x 1,5
V-TEC VM20 EMV-K
Art.Nr.
2086169
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM25 EMV-K
Art.Nr.
2086173
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM32 EMV-K
Art.Nr.
2086177
Gewinde
M32 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM40 EMV-K
Art.Nr.
2086181
Mehrfach Dichteinsatz
nein
Gewinde
M40 x 1,5
V-TEC VM50 EMV-K
Art.Nr.
2086185
Mehrfach Dichteinsatz
nein
Gewinde
M50 x 1,5
V-TEC VM63 EMV-K
Art.Nr.
2086189
Mehrfach Dichteinsatz
nein
Gewinde
M63 x 1,5
