Aluminium-Rohrbogen, mit Gewinde

Aluminium-Rohrbogen, mit Gewinde

Art.Nr. 2046048 | EAN 4012195926245

Alle Ausführungen anzeigen
Art.Nr. / Typ
Gewinde

kl. VKE: 3 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

90°-Bogen für Elektroinstallationsrohre nach EN 61386-1 mit Gewindeenden nach DIN EN 60423. Mit gratfreier Innenwand.
Pro Rohrbogen ist bereits eine Verbindungsmuffe aufgeschraubt.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Gewinde Metrisch

Technische Daten

Technische Daten

AusführungGewinde
DimensionM63x1,5
Flexibelnein
für Rohrdurchmesser nominal63 mm
GewindeM63x1,5
Halogenfreinein
Mit Inspektionsöffnung und Deckelnein
Mit Muffeja
Oberfläche gebürstetnein
Oberfläche poliertnein
Temperatureinsatzbereich max.250 °C
Temperatureinsatzbereich min.-45 °C
WerkstoffAluminium
Winkel des Bogens90 °
Zweiteilignein

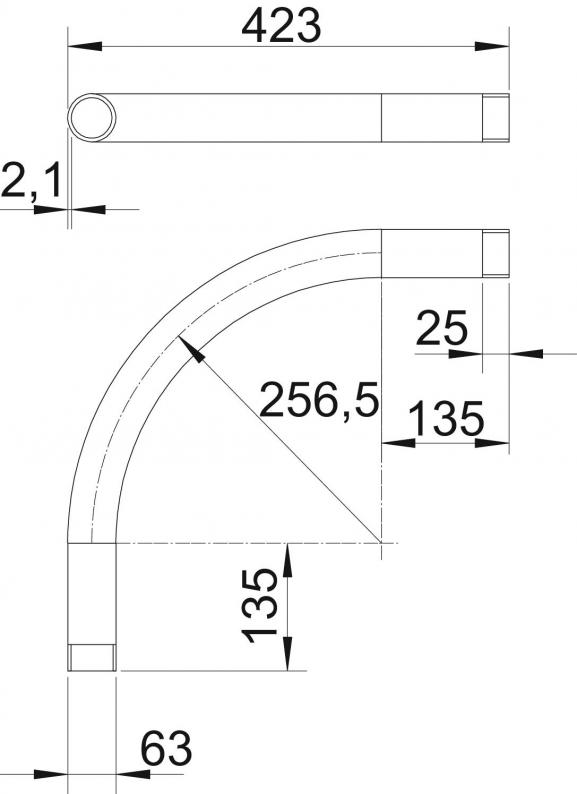

Abmessungen

Maß A135 mm
Maß B423 mm
Maß D63 mm
Maß l25 mm
Maß MM63
Maß R256,5 mm
Maß t2,1 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Zertifikate (2)
Artikelbilder (2)

Ausführungen

Gewinde
SBM16W ALU
Art.Nr.
2046042
Gewinde
M16x1,5
SBM20W ALU
Art.Nr.
2046043
Gewinde
M20x1,5
SBM25W ALU
Art.Nr.
2046044
Gewinde
M25x1,5
SBM32W ALU
Art.Nr.
2046045
Gewinde
M32x1,5
SBM40W ALU
Art.Nr.
2046046
Gewinde
M40x1,5
SBM50W ALU
Art.Nr.
2046047
Gewinde
M50x1,5
SBM63W ALU
Art.Nr.
2046048
Gewinde
M63x1,5
