Druckausgleichselement
Druckausgleichselement
Art.Nr. 2034680 | EAN 4012196595723
Art.Nr. / Typ
2034680 / 109 M20 LGR
Gewinde
M20 x 1,5
kl. VKE: 1 Stück
1Stück
Beschreibung
Das Druckausgleichselement Typ 109 M20 LGR gleicht Druckunterschiede in Kabelabzweigkästen, Kleinverteilern und Verbindungsdosen mit M20-Öffnung aus und vermeidet die Bildung von Kondenswasser in abgedichteten Gehäusen. Das Druckausgleichselement aus Polyamid hat die Schutzart IP68/IP69. Diese bleibt auch nach der Installation des Druckausgleichselements bestehen. Das Druckausgleichselement ist für den Einsatz in industriellen Umgebungen und im Außenbereich geeignet.
Das Druckausgleichselement umschließt eine ePTFE-Membran, die in beide Richtungen luftdurchlässig ist. Der Luftdurchsatz bei einer Druckdifferenz von 70 mbar ist 110 L/h. Gleichzeitig kann Feuchtigkeit nicht von außen in das Gehäuse gelangen.
Das Druckausgleichselement umschließt eine ePTFE-Membran, die in beide Richtungen luftdurchlässig ist. Der Luftdurchsatz bei einer Druckdifferenz von 70 mbar ist 110 L/h. Gleichzeitig kann Feuchtigkeit nicht von außen in das Gehäuse gelangen.
Technische Daten
Technische Daten
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0287 kg CO₂e / 1 Stück |
|---|---|
| Dimension | M20x1,5 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| Gewinde | M20 x 1,5 |
| Gewindeart | metrisch |
| Gewindenenngröße metrisch/PG | 20 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | ja |
| Schlagfest | ja |
| Schlüsselweite | 24 |
| Schutzart | IP68 |
| Temperatureinsatzbereich max. | 100 °C |
| Temperatureinsatzbereich min. | -40 °C |

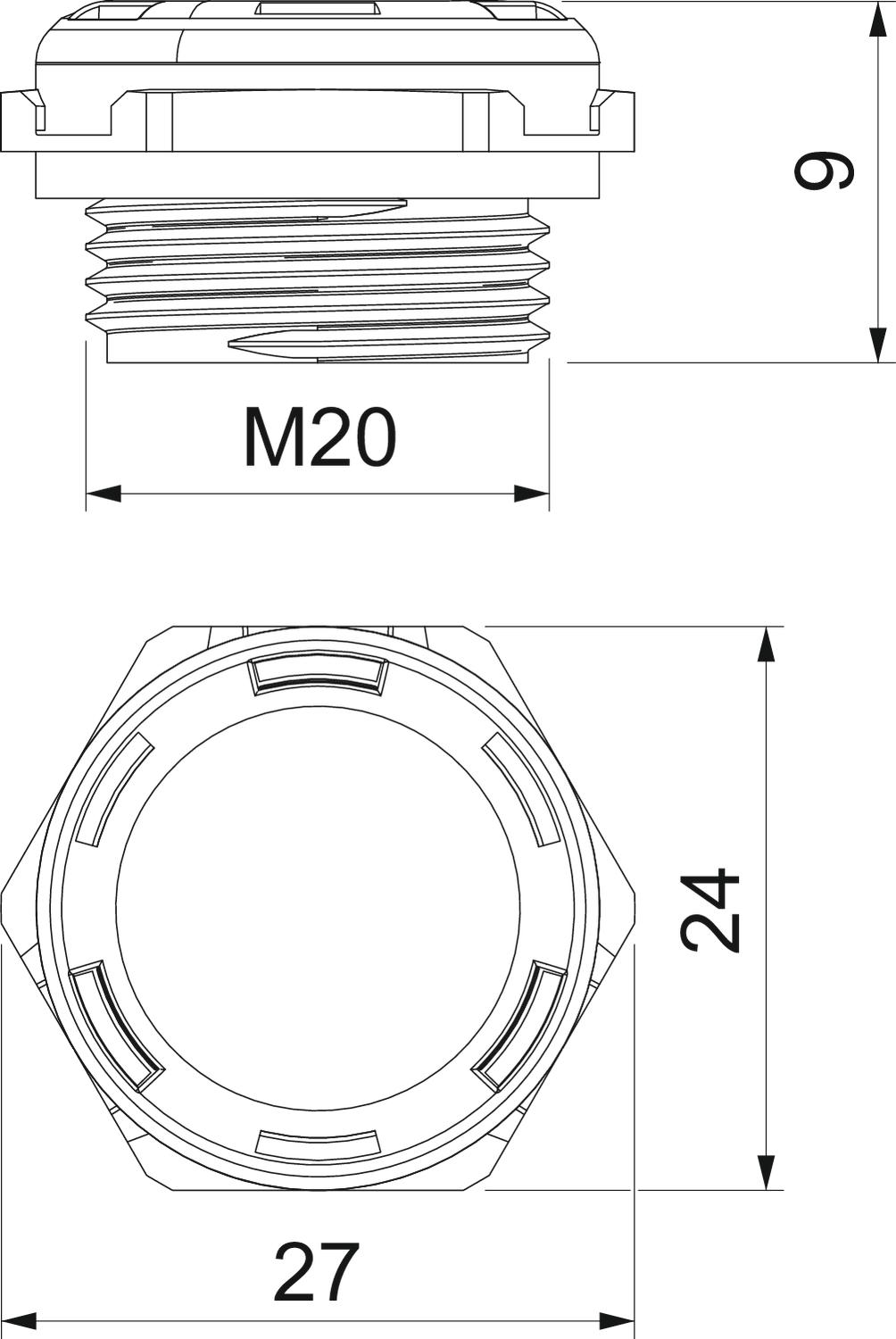

Abmessungen
| Höhe | 15,4 mm |
|---|---|
| Maß E | 27 mm |
| Maß L | 9 mm |
