Adapter PG-M

Art.Nr. 2031469 | EAN 4012195372080

Art.Nr. / Typ

Gewindemaß metrisch Innen

Gewindemaß PG Außen

Schlüsselweite

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Adapter von einer Pg-Gewindebohrung auf eine metrische Gewindebohrung.

Technische Daten

Technische Daten

Dimension	PG16-M20
explosionsgeschützt	nein
Farbe	lichtgrau; RAL 7035
Gewindeart Außengewinde	PG
Gewindeart Innengwinde	metrisch
Gewindemaß metrisch Innen	20
Gewindemaß PG Außen	16
Maß D	17,6 mm

Maß E	30 mm
Maß L	22 mm
Maß L1	10 mm
Maß L2	6 mm
Maß L3	10 mm
Schlüsselweite	27
Vernickelt	nein
Werkstoff	Polyamid

Alle Typen

Alle Typen

Typ	Gewindemaß metrisch Innen	Gewindemaß PG Außen	Schlüsselweite	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
107 ADA PG7-M12	12	7	15	2031465	Stück	20 Stück	176,65 € Preis / 100 Stück
107 ADA PG9-M12	12	9	19	2031466	Stück	20 Stück	159,00 € Preis / 100 Stück
107 ADA PG11-M16	16	11	22	2031467	Stück	20 Stück	170,15 € Preis / 100 Stück
107 ADA PG13-M20	20	13,5	24	2031468	Stück	20 Stück	182,10 € Preis / 100 Stück
107 ADA PG16-M20	20	16	27	2031469	Stück	20 Stück	204,55 € Preis / 100 Stück
107 ADA PG21-M25	25	21	33	2031470	Stück	10 Stück	234,40 € Preis / 100 Stück
107 ADA PG29-M32	32	29	42	2031471	Stück	10 Stück	320,95 € Preis / 100 Stück

Downloads

Datenblatt 107 ADA PG16-M20 / 2031469 , 0.20MB , pdf

Katalog Verbindungs- und Verlegesysteme , 39.56MB , pdf

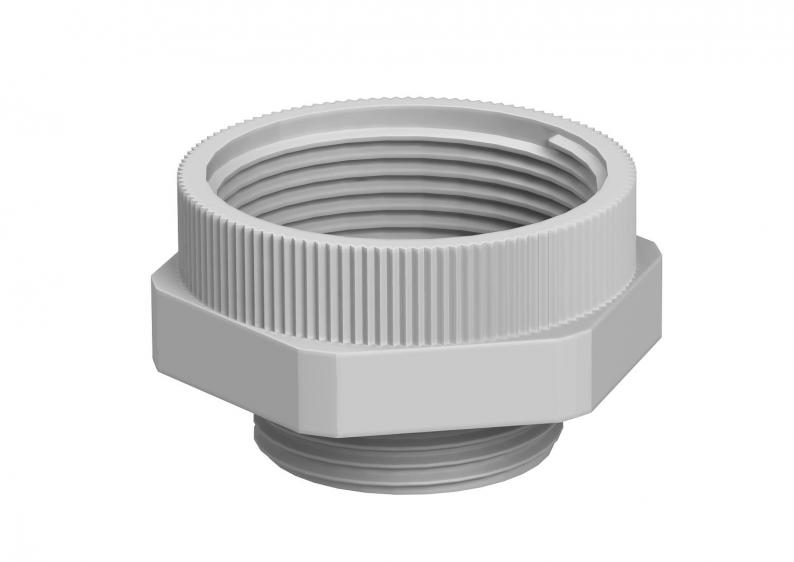

Produktgrafik 107 ADA PG16-M20 / 2031469, 57.41 kB, jpg

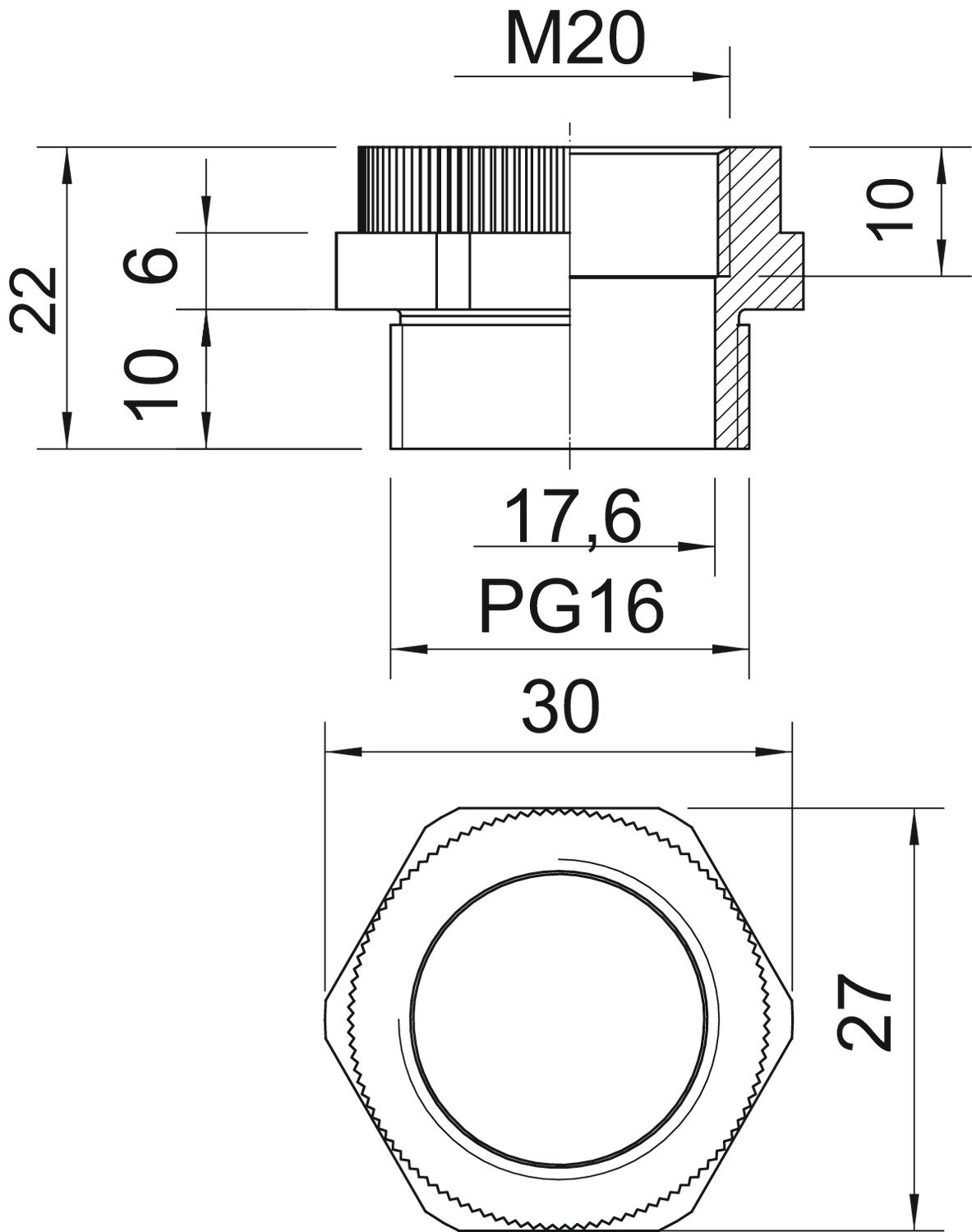

Maßzeichnung 107 ADA PG16-M20 / 2031469, 93.20 kB, jpg
