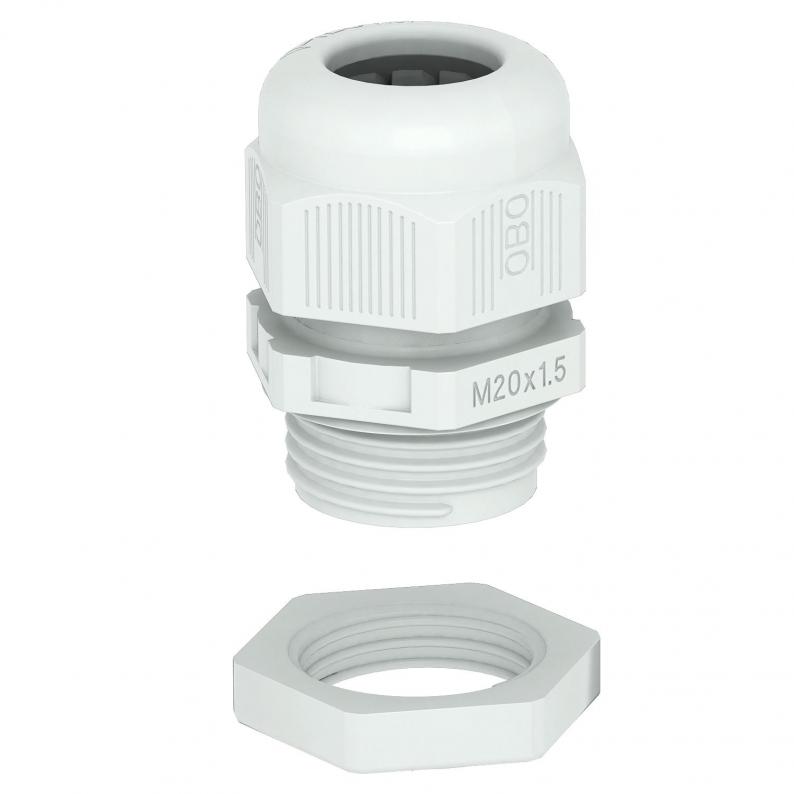

Kabelverschraubung, metrisches Gewinde, Set mit Gegenmutter, lichtgrau

Kabelverschraubung, metrisches Gewinde, Set mit Gegenmutter, lichtgrau

Art.Nr. 2022776 | EAN 4012195860990

Alle Ausführungen anzeigen
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035

kl. VKE: 5 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Det Norske Veritas
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schutzart IP 68
  • Gewinde Metrisch

Technische Daten

Technische Daten

Art der DichtungDichtring
Ausführunggerade
Biegeschutznein
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,4747 kg CO₂e / 1 Stück
Dichtbereich D max.48 mm
Dichtbereich D min.36 mm
DimensionM63
explosionsgeschütztnein
Farbelichtgrau; RAL 7035
Flachkabelverschraubungnein
flammwidrignach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C
für Ex-Zoneohne
für Ex-Zone Gasohne
für Ex-Zone Staubohne
GewindeM63 x 1,5
Gewindeartmetrisch
Gewindelänge12 mm
Gewindenenngröße63
Gewindesteigung1,5 mm
Glasfaserverstärktnein
Halogenfreija
Instabiler Drehmoment15 Nm
Maß E1 (mm)75 mm
Maß E283 mm
Mehrfach Dichteinsatznein
Mit Gegenmutternein
Schlagfestnein
Schlüsselweite 168 mm
Schlüsselweite 275 mm
SchutzartIP68
Teilbare Verschraubungnein
Temperatureinsatzbereich max.65 °C
Temperatureinsatzbereich min.-20 °C
WerkstoffPolyamid
Zugentlastungsmöglichkeitja

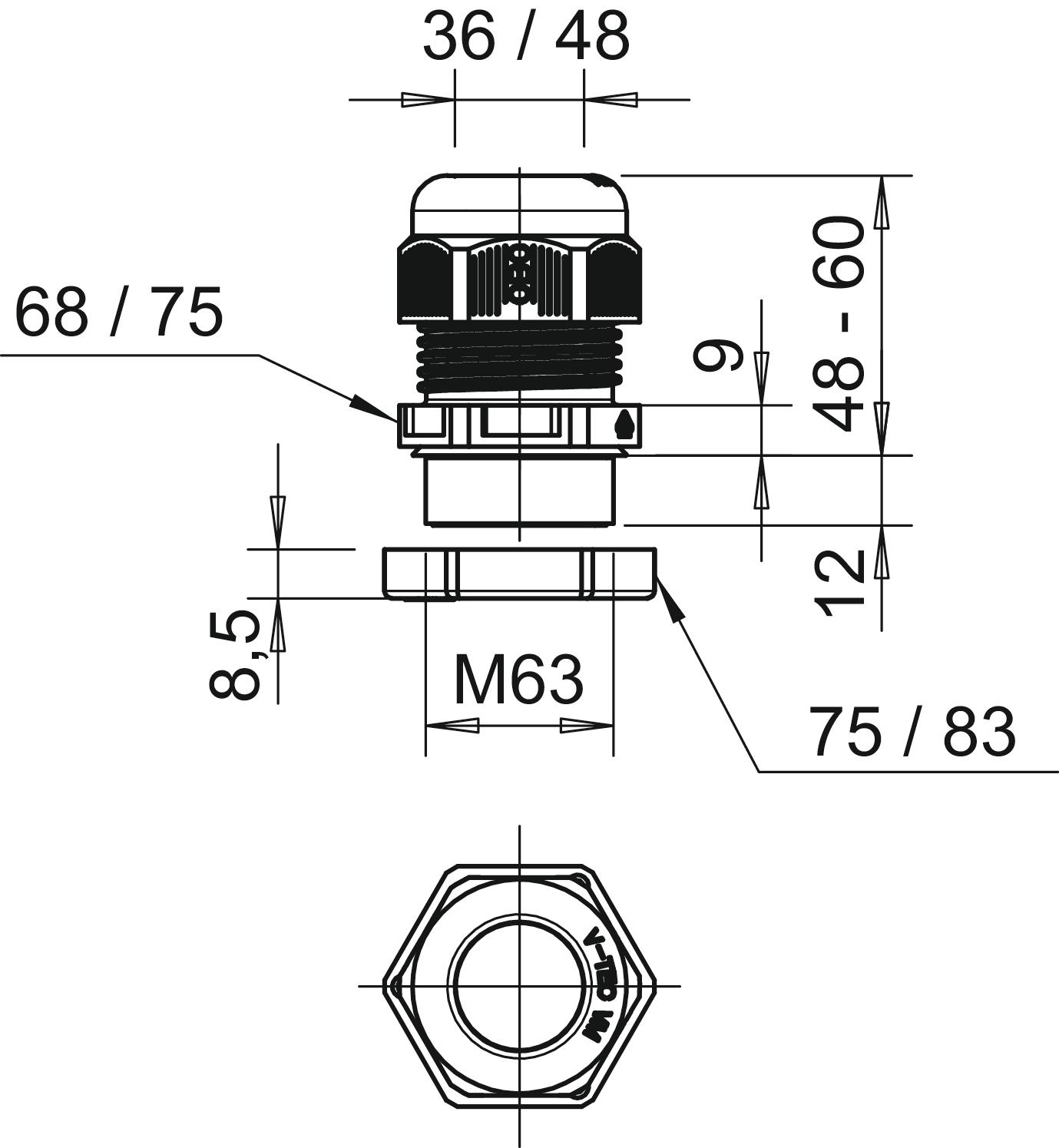

Abmessungen

Maß L max.60 mm
Maß L min.48 mm
Maß L112 mm
Maß L29 mm
Maß L38,5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Gewinde
V-TEC VM12+ LGR
Art.Nr.
2022762
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
Gewinde
M12 x 1,5
V-TEC VM16+ LGR
Art.Nr.
2022764
Farbe
lichtgrau; RAL 7035
Gewinde
M16 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM20+ LGR
Art.Nr.
2022766
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein
Gewinde
M20 x 1,5
V-TEC VM25+ LGR
Art.Nr.
2022768
Mehrfach Dichteinsatz
nein
Gewinde
M25 x 1,5
Farbe
lichtgrau; RAL 7035
V-TEC VM32+ LGR
Art.Nr.
2022770
Gewinde
M32 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
V-TEC VM40+ LGR
Art.Nr.
2022772
Gewinde
M40 x 1,5
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein
V-TEC VM50+ LGR
Art.Nr.
2022774
Gewinde
M50 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
V-TEC VM63+ LGR
Art.Nr.
2022776
Mehrfach Dichteinsatz
nein
Gewinde
M63 x 1,5
Farbe
lichtgrau; RAL 7035
