Kabelabzweigkasten A 8 mit Klemmleiste
Art.Nr. 2000024 | EAN 4012195151456
- Produktbeschreibung
-
Produktbeschreibung
Schutzart IP55, Nennspannung 690 V, Nennquerschnitt 2,5 mm², 7 Einführungen für Kabeldurchmesser 5-14 mm.
Klemmdeckel.

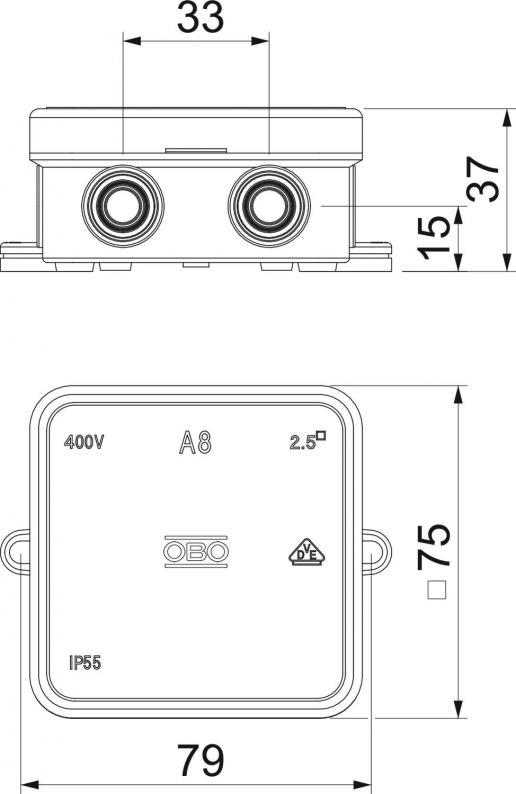

Abmessungen: 75 x 75 x 36,2 mm
Lichte Innenmaße: 65 x 65 x 32 mm
Je 10 Dosen 1 Ausschneidwerkzeug
-
- Technische Daten
-
Technische Daten
Anreihbar ja Anzahl der Einführungen 7 Anzahl der Klemmen 5 Art der Einführung Kabel Art der Einführung_ Kabel Art der Gehäusedurchführung Vorprägung Ausführung Deckel Kabelabzweigkasten Blinddeckel Bemessungsisolationsspannung Ui 690 V Bestückung Klemme Breite 75 mm Deckel nicht transparent Deckelbefestigung aufrastend Dimension 75x75x36 Einführung von Hinten nein Einführungen 7 Einführungen für Kabeldurchmesser 5-14 mm Explosionsgeprüfte Ausführung nein Farbe lichtgrau; RAL 7035 flammwidrig nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C Form quadratisch Funktionserhalt ohne für Ex-Zone ohne für Ex-Zone Gas ohne für Ex-Zone Staub ohne Halogenfrei ja Höhe 36,7 mm Länge 75 mm Lichte Innenmaße 65x65x32 mm Max. Leiterquerschnitt 2,5 mm² Mit Abschirmung nein Mit Deckel ja Montageart Wand-/ Deckenmontage Nennquerschnitt min. 2,5 mm² Nennspannung 690 V Plombierbar nein Schutzart IP55 Temperatureinsatzbereich max. 45 °C Temperatureinsatzbereich min. -5 °C Werkstoff Polyethylen Witterungsbeständig nein - Alle Typen
- Downloads
-
Datenblatt A 8 5 / 2000024 , 0.33MB , pdfKonformitätserklärung A 8 5 / 2000024 , 0.16MB , pdfUK-Konformitätserklärung A 8 5 / 2000024 , 0.09MB , pdfZeichengenehmigung Verbindungsmaterial, Klemme mit Schraubklemmstelle , 0.60MB , pdfZeichengenehmigung VDE-Zeichengenehmigung A 6, A 8, A 11, A 14, A 18 , 0.31MB , pdf
