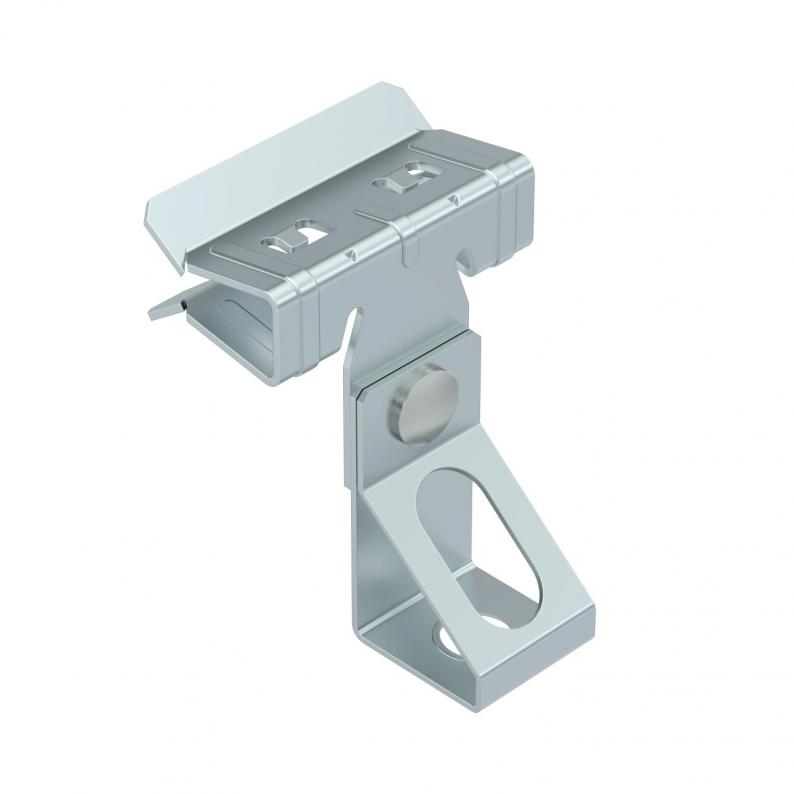

Trägerklammer, mit Gewindestangenaufnahme
Art.Nr. 1488329 | EAN 4012197392116
Art.Nr. / Typ
Flanschdicke F min.
Flanschdicke F max.
Höhe
Länge
Maß L
Breite
40 mm
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer mit Gewindestangenaufnahme für individuelle Montagelösungen. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,75 kN |
| Dimension | 4-10mm |
| Flanschdicke F max. | 10 mm |
| Flanschdicke F min. | 4 mm |
| Gewinde metrisch | 10 |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 44 mm |
| Länge | 54 mm |
| Maß L | 54 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Flanschdicke F min.
Breite
Flanschdicke F max.
Höhe
Länge
Maß L
Art.Nr.
SCTR 4-10 M6
4 mm
40 mm
10 mm
43 mm
54 mm
54 mm
1488321
SCTR 10-15 M6
10 mm
40 mm
15 mm
44 mm
60 mm
60 mm
1488323
SCTR 4-10 M8
4 mm
40 mm
10 mm
44 mm
54 mm
54 mm
1488325
SCTR 10-15 M8
10 mm
40 mm
15 mm
45 mm
60 mm
60 mm
1488327
SCTR 4-10 M10
4 mm
40 mm
10 mm
44 mm
54 mm
54 mm
1488329
SCTR 10-15 M10
10 mm
40 mm
15 mm
45 mm
60 mm
60 mm
1488331
Flanschdicke F min.
Flanschdicke F max.
Höhe
Länge
Maß L
SCTR 4-10 M6
Art.Nr.
1488321
Flanschdicke F min.
4 mm
Breite
40 mm
Flanschdicke F max.
10 mm
Höhe
43 mm
Länge
54 mm
Maß L
54 mm
SCTR 10-15 M6
Art.Nr.
1488323
Länge
60 mm
Flanschdicke F max.
15 mm
Maß L
60 mm
Flanschdicke F min.
10 mm
Breite
40 mm
Höhe
44 mm
SCTR 4-10 M8
Art.Nr.
1488325
Flanschdicke F max.
10 mm
Maß L
54 mm
Breite
40 mm
Flanschdicke F min.
4 mm
Höhe
44 mm
Länge
54 mm
SCTR 10-15 M8
Art.Nr.
1488327
Maß L
60 mm
Breite
40 mm
Höhe
45 mm
Länge
60 mm
Flanschdicke F min.
10 mm
Flanschdicke F max.
15 mm
SCTR 4-10 M10
Art.Nr.
1488329
Maß L
54 mm
Flanschdicke F max.
10 mm
Breite
40 mm
Länge
54 mm
Flanschdicke F min.
4 mm
Höhe
44 mm
SCTR 10-15 M10
Art.Nr.
1488331
Höhe
45 mm
Breite
40 mm
Maß L
60 mm
Flanschdicke F min.
10 mm
Flanschdicke F max.
15 mm
Länge
60 mm
