Trägerklammer, mit Kabelbinderaufnahme
Trägerklammer, mit Kabelbinderaufnahme
Art.Nr. 1488303 | EAN 4012197392048
Art.Nr. / Typ
Breite
Maß L
Höhe
Flanschdicke F min.
Flanschdicke F max.
Länge
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer für Kabelbinder zum Montieren von Kabeln und Rohren. Befestigung an Stahträgern durch Aufschlagen. Kabelbinder nicht im Lieferumfang enthalten.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,22 kN |
| Dimension | 4-10mm |
| Flanschdicke F max. | 10 mm |
| Flanschdicke F min. | 4 mm |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

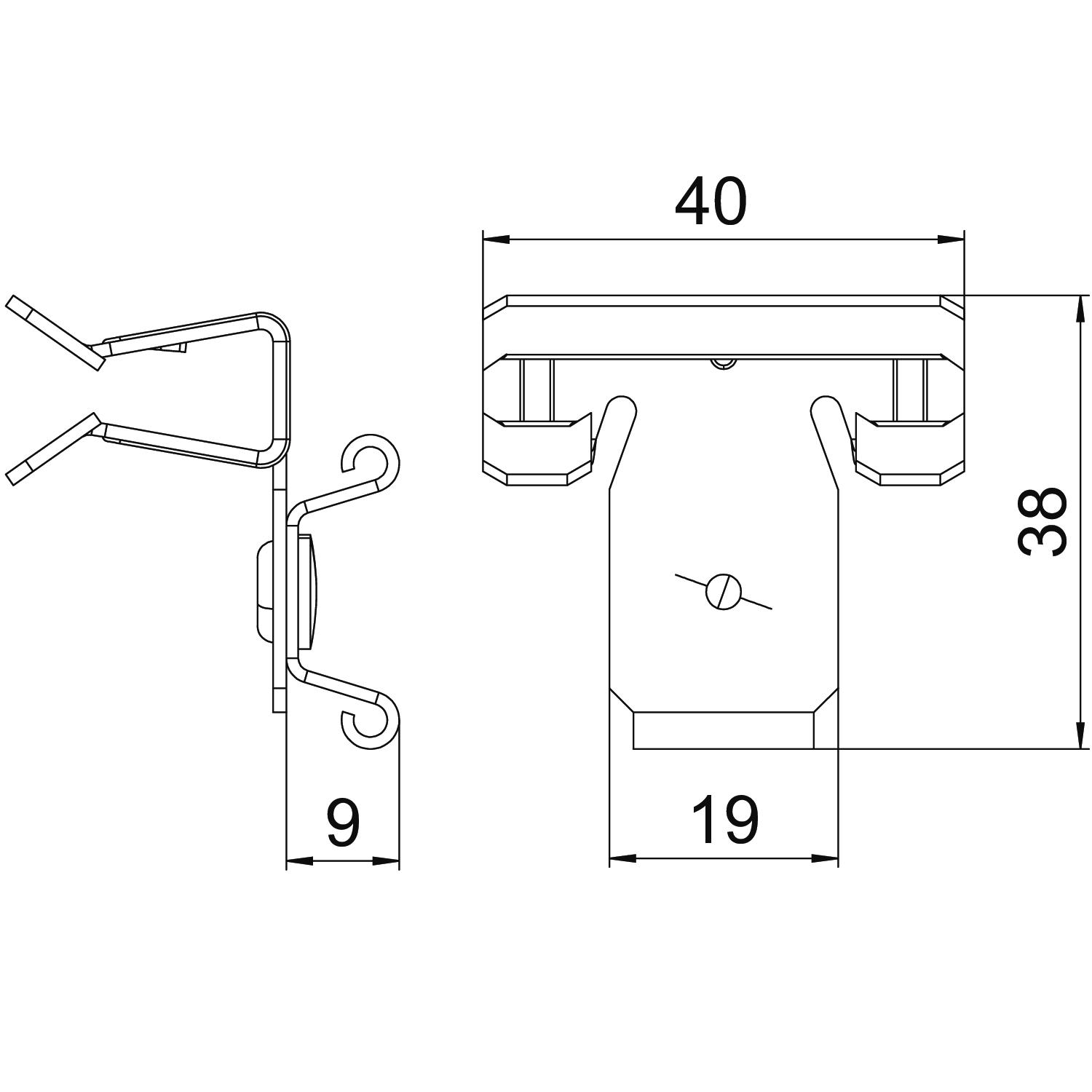

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 32 mm |
| Länge | 38 mm |
| Maß L | 38 mm |
| Maß W | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Breite
Maß L
Höhe
Flanschdicke F min.
Flanschdicke F max.
Länge
Art.Nr.
SCCT 1,5-4
28 mm
33 mm
24 mm
1,5 mm
4 mm
33 mm
1488301
SCCT 4-10
40 mm
38 mm
32 mm
4 mm
10 mm
38 mm
1488303
SCCT 10-15
40 mm
45 mm
33 mm
10 mm
15 mm
45 mm
1488307
SCCT 15-20
40 mm
44 mm
33 mm
15 mm
20 mm
44 mm
1488311
Breite
Maß L
Höhe
Flanschdicke F min.
Flanschdicke F max.
Länge
SCCT 1,5-4
Art.Nr.
1488301
Breite
28 mm
Maß L
33 mm
Höhe
24 mm
Flanschdicke F min.
1,5 mm
Flanschdicke F max.
4 mm
Länge
33 mm
SCCT 4-10
Art.Nr.
1488303
Maß L
38 mm
Länge
38 mm
Höhe
32 mm
Flanschdicke F min.
4 mm
Flanschdicke F max.
10 mm
Breite
40 mm
SCCT 10-15
Art.Nr.
1488307
Flanschdicke F min.
10 mm
Höhe
33 mm
Maß L
45 mm
Flanschdicke F max.
15 mm
Länge
45 mm
Breite
40 mm
SCCT 15-20
Art.Nr.
1488311
Flanschdicke F max.
20 mm
Maß L
44 mm
Breite
40 mm
Länge
44 mm
Flanschdicke F min.
15 mm
Höhe
33 mm
