Abstandschelle 733 ALU
Abstandschelle 733 ALU
Art.Nr. 1362814 | EAN 4012196600175
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Materialstärke
1,5 mm
Werkstoff
Aluminium
kl. VKE: 25 Stück
25Stück
Beschreibung

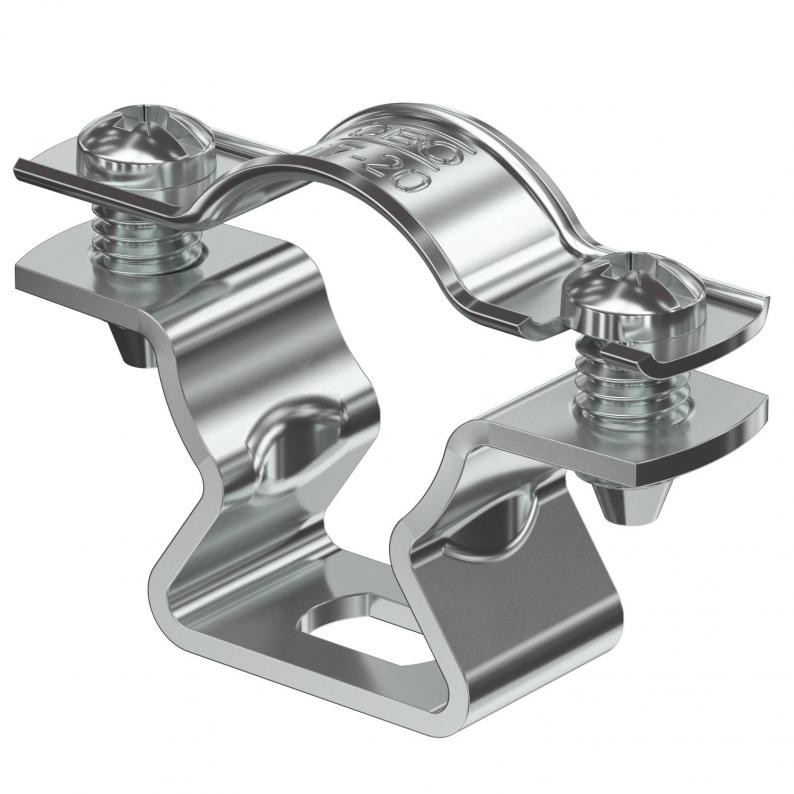

Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Langloch. Ab der Schellengröße 20 geeignet für Montage mit Nagelgerät oder Bolzensetzgerät.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90 (außer ALU).
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90 (außer ALU).
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Schraubloch |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1523 kg CO₂e / 1 Stück |
| Dimension | 17-20mm |
| für Durchmesser | 17 - 20 |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,5 mm |
| Spannbereich D max. | 20 mm |
| Spannbereich D min. | 17 mm |
| UV-beständig | ja |
| Werkstoff | Aluminium |

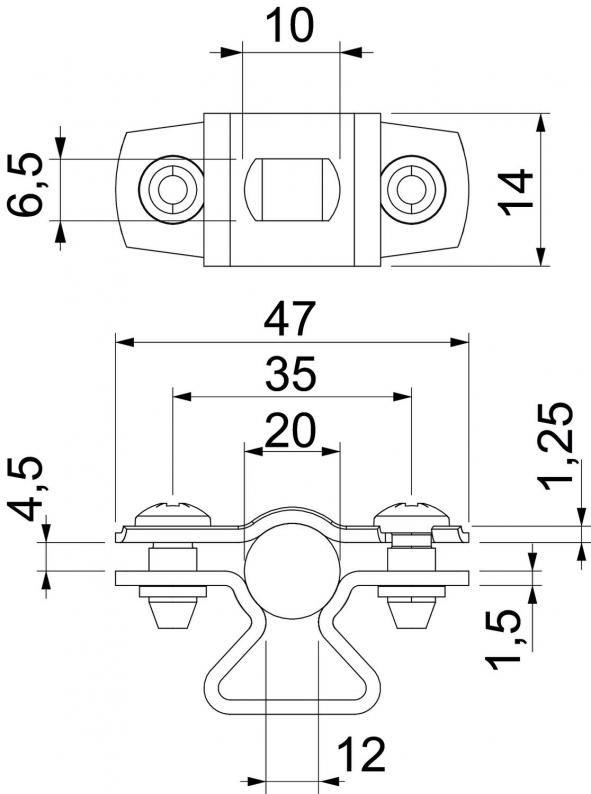

Abmessungen
| Maß A | 47 mm |
|---|---|
| Maß B | 35 mm |
| Maß b | 14 mm |
| Maß D | 20 mm |
| Maß D max. | 20 mm |
| Maß D min. | 17 mm |
| Maß L | 10 mm |
| Maß s | 12 mm |
| Maß t1 | 1,25 |
| Maß t2 | 1,5 |
| Maß x | 4,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Materialstärke
Werkstoff
Spannbereich D max.
Art.Nr.
ASL 733 10 ALU
8 mm
1,5 mm
Aluminium
10 mm
1362804
ASL 733 12 ALU
10 mm
1,5 mm
Aluminium
12 mm
1362806
ASL 733 14 ALU
12 mm
1,5 mm
Aluminium
14 mm
1362808
ASL 733 17 ALU
14 mm
1,5 mm
Aluminium
17 mm
1362812
ASL 733 20 ALU
17 mm
1,5 mm
Aluminium
20 mm
1362814
ASL 733 25 ALU
20 mm
1,5 mm
Aluminium
25 mm
1362818
ASL 733 30 ALU
25 mm
1,5 mm
Aluminium
30 mm
1362822
ASL 733 36 ALU
30 mm
1,5 mm
Aluminium
36 mm
1362826
ASL 733 44 ALU
36 mm
1,5 mm
Aluminium
44 mm
1362830
ASL 733 53 ALU
44 mm
1,5 mm
Aluminium
53 mm
1362834
ASL 733 63 ALU
53 mm
1,5 mm
Aluminium
63 mm
1362838
