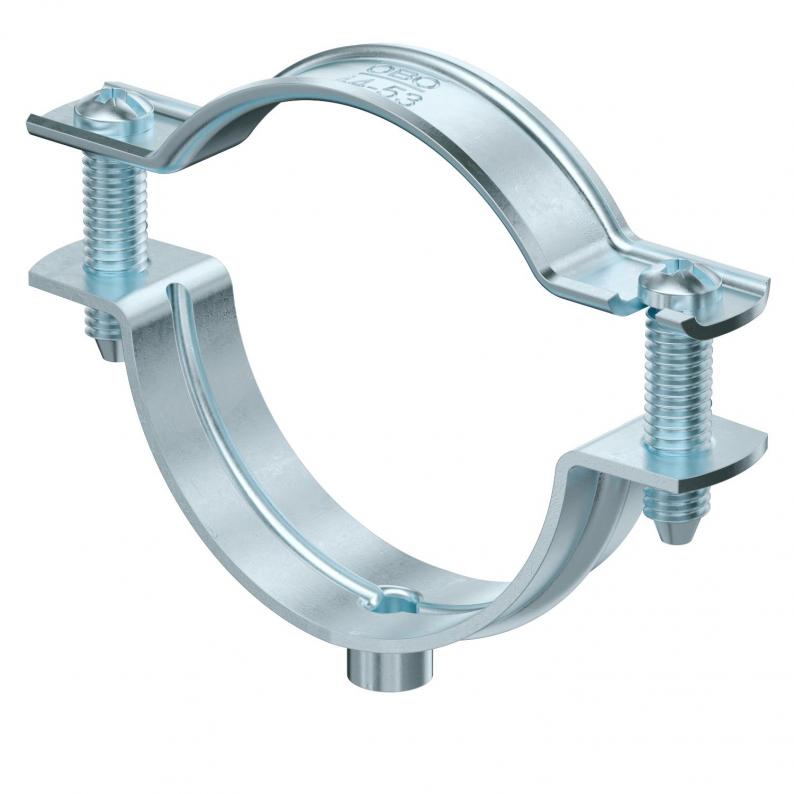

Abstandschelle 732 G
Art.Nr. 1362440 | EAN 4012196599707
- Produktbeschreibung
-
Produktbeschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Ansatz mit Innengewinde.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
- Technische Daten
-
Technische Daten

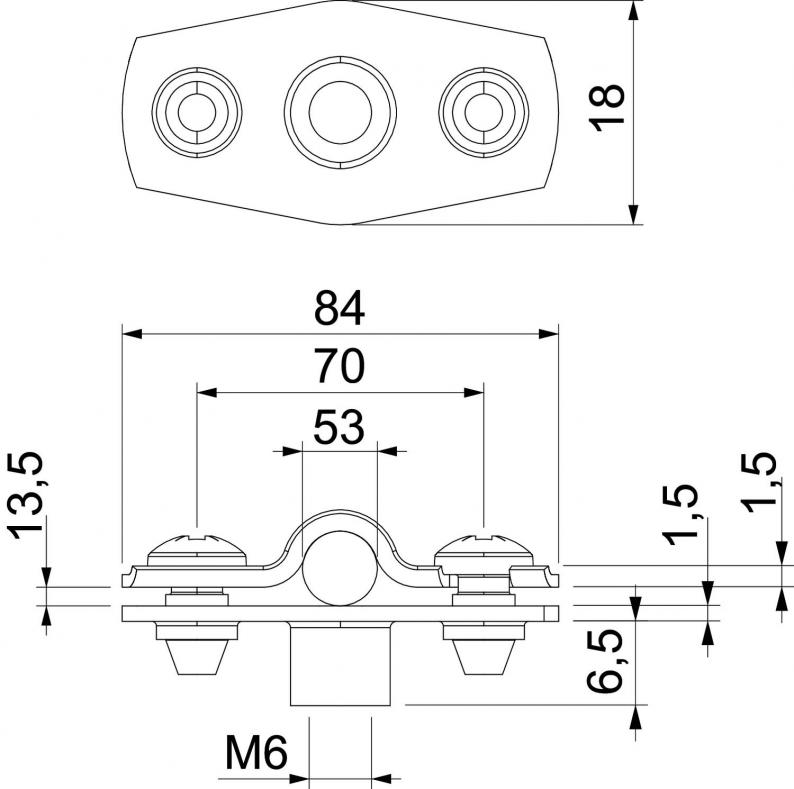

Abstand zur Wand ja Anzahl der Kabel/Rohre 1 Ausführung geschlossen Befestigungsart Gewindeanschluss Dimension 44-53mm für Durchmesser 44 - 53 Geeignet im Brandschutzbereich ja Halogenfrei ja Kunststoffummantelt nein Maß A 84 mm Maß b 18 mm Maß B 70 mm Maß D 53 mm Maß D max. 53 mm Maß D min. 44 mm Maß H1 6,5 mm Maß t1 1,5 Maß t2 1,5 Maß x 13,5 mm Materialstärke 1,5 mm Oberfläche galvanisch verzinkt Spannbereich D max. 53 mm Spannbereich D min. 44 mm UV-beständig ja Werkstoff Stahl - Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt ASG 732 53 G / 1362440 , 0.32MB , pdfKonformitätserklärung ASG 732 53 G / 1362440 , 0.16MB , pdfGutachterliche-Stellungnahme Funktionserhalt Befestigungsvarianten an Holzbauteilen , 6.58MB , pdfGutachterliche-Stellungnahme Funktionserhalt, Gutachterliche Stellungnahme Zugentlastung ZSE90 Leergehäuse , 0.15MB , pdfGutachterliche-Stellungnahme Funktionserhalt von Zugentlastung ZSE90 für senkrechte Kabelverlegung , 1.08MB , pdf
