Abstandschelle 732 FT
Art.Nr. 1362372 | EAN 4012196599417
Art.Nr. / Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung

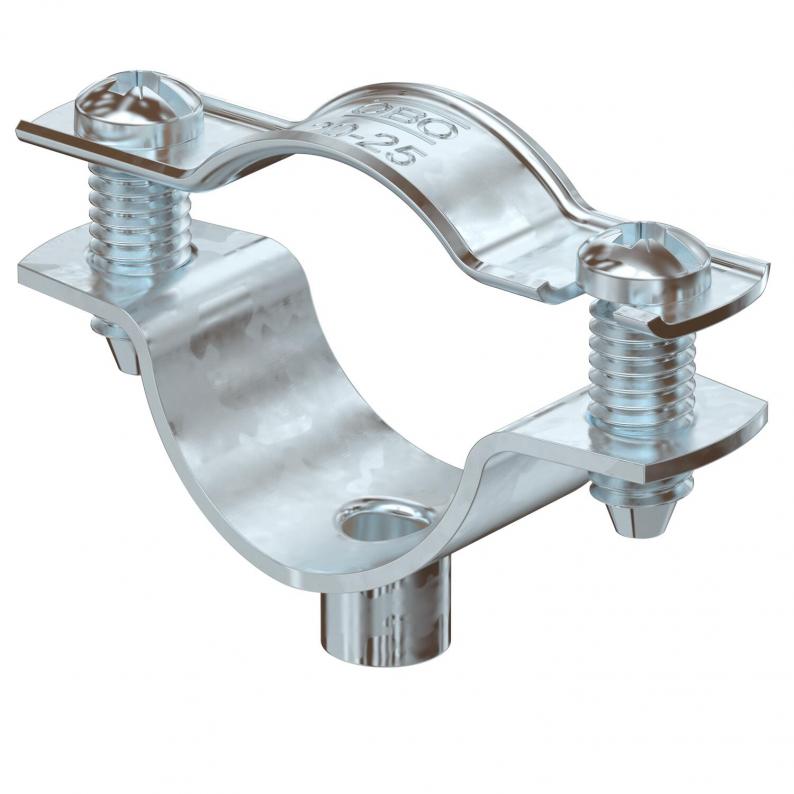

Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Ansatz mit Innengewinde. Oberflächen G und FT ab Schellengröße 20 geeignet für Montage mit Nagelgerät oder Bolzensetzgerät.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Gewindeanschluss |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0589 kg CO₂e / 1 Stück |
| Dimension | 20-25mm |
| für Durchmesser | 20 - 25 |
| Geeignet im Brandschutzbereich | ja |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,25 mm |
| Oberfläche | tauchfeuerverzinkt |
| Spannbereich D max. | 25 mm |
| Spannbereich D min. | 20 mm |
| UV-beständig | ja |
| Werkstoff | Stahl |

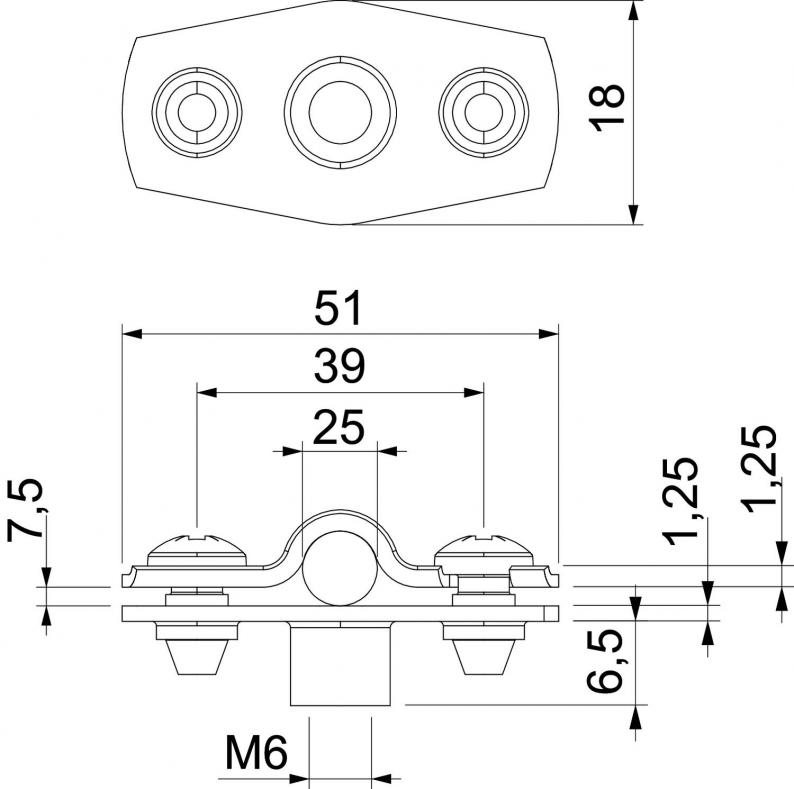

Abmessungen
| Maß A | 51 mm |
|---|---|
| Maß b | 18 mm |
| Maß B | 39 mm |
| Maß D | 25 mm |
| Maß D max. | 25 mm |
| Maß D min. | 20 mm |
| Maß H1 | 6,5 mm |
| Maß t1 | 1,25 |
| Maß t2 | 1,25 |
| Maß x | 7,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Oberfläche
Werkstoff
Materialstärke
Spannbereich D max.
Spannbereich D min.
Art.Nr.
ASG 732 6 FT
tauchfeuerverzinkt
Stahl
1,25 mm
6 mm
5 mm
1362354
ASG 732 7 FT
tauchfeuerverzinkt
Stahl
1,25 mm
7 mm
6 mm
1362356
ASG 732 8 FT
tauchfeuerverzinkt
Stahl
1,25 mm
8 mm
7 mm
1362358
ASG 732 10 FT
tauchfeuerverzinkt
Stahl
1,25 mm
10 mm
8 mm
1362360
ASG 732 12 FT
tauchfeuerverzinkt
Stahl
1,25 mm
12 mm
10 mm
1362362
ASG 732 14 FT
tauchfeuerverzinkt
Stahl
1,25 mm
14 mm
12 mm
1362364
ASG 732 17 FT
tauchfeuerverzinkt
Stahl
1,25 mm
17 mm
14 mm
1362367
ASG 732 20 FT
tauchfeuerverzinkt
Stahl
1,25 mm
20 mm
17 mm
1362369
ASG 732 25 FT
tauchfeuerverzinkt
Stahl
1,25 mm
25 mm
20 mm
1362372
ASG 732 30 FT
tauchfeuerverzinkt
Stahl
1,5 mm
30 mm
25 mm
1362374
ASG 732 36 FT
tauchfeuerverzinkt
Stahl
1,5 mm
36 mm
30 mm
1362378
ASG 732 44 FT
tauchfeuerverzinkt
Stahl
1,5 mm
44 mm
36 mm
1362382
ASG 732 53 FT
tauchfeuerverzinkt
Stahl
1,5 mm
53 mm
44 mm
1362386
ASG 732 63 FT
tauchfeuerverzinkt
Stahl
1,5 mm
63 mm
53 mm
1362389
Materialstärke
Spannbereich D max.
Spannbereich D min.
ASG 732 6 FT
Art.Nr.
1362354
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Materialstärke
1,25 mm
Spannbereich D max.
6 mm
Spannbereich D min.
5 mm
ASG 732 7 FT
Art.Nr.
1362356
Materialstärke
1,25 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Spannbereich D max.
7 mm
Spannbereich D min.
6 mm
ASG 732 8 FT
Art.Nr.
1362358
Oberfläche
tauchfeuerverzinkt
Spannbereich D min.
7 mm
Werkstoff
Stahl
Spannbereich D max.
8 mm
Materialstärke
1,25 mm
ASG 732 10 FT
Art.Nr.
1362360
Spannbereich D min.
8 mm
Materialstärke
1,25 mm
Werkstoff
Stahl
Spannbereich D max.
10 mm
Oberfläche
tauchfeuerverzinkt
ASG 732 12 FT
Art.Nr.
1362362
Oberfläche
tauchfeuerverzinkt
Spannbereich D max.
12 mm
Werkstoff
Stahl
Spannbereich D min.
10 mm
Materialstärke
1,25 mm
ASG 732 14 FT
Art.Nr.
1362364
Spannbereich D max.
14 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
Oberfläche
tauchfeuerverzinkt
Spannbereich D min.
12 mm
ASG 732 17 FT
Art.Nr.
1362367
Materialstärke
1,25 mm
Werkstoff
Stahl
Spannbereich D min.
14 mm
Oberfläche
tauchfeuerverzinkt
Spannbereich D max.
17 mm
ASG 732 20 FT
Art.Nr.
1362369
Spannbereich D min.
17 mm
Oberfläche
tauchfeuerverzinkt
Spannbereich D max.
20 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
ASG 732 25 FT
Art.Nr.
1362372
Materialstärke
1,25 mm
Werkstoff
Stahl
Spannbereich D min.
20 mm
Spannbereich D max.
25 mm
Oberfläche
tauchfeuerverzinkt
ASG 732 30 FT
Art.Nr.
1362374
Spannbereich D max.
30 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Spannbereich D min.
25 mm
Werkstoff
Stahl
ASG 732 36 FT
Art.Nr.
1362378
Spannbereich D min.
30 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Spannbereich D max.
36 mm
Werkstoff
Stahl
ASG 732 44 FT
Art.Nr.
1362382
Spannbereich D min.
36 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Spannbereich D max.
44 mm
Materialstärke
1,5 mm
ASG 732 53 FT
Art.Nr.
1362386
Oberfläche
tauchfeuerverzinkt
Spannbereich D min.
44 mm
Spannbereich D max.
53 mm
Werkstoff
Stahl
Materialstärke
1,5 mm
ASG 732 63 FT
Art.Nr.
1362389
Oberfläche
tauchfeuerverzinkt
Spannbereich D min.
53 mm
Werkstoff
Stahl
Spannbereich D max.
63 mm
Materialstärke
1,5 mm
